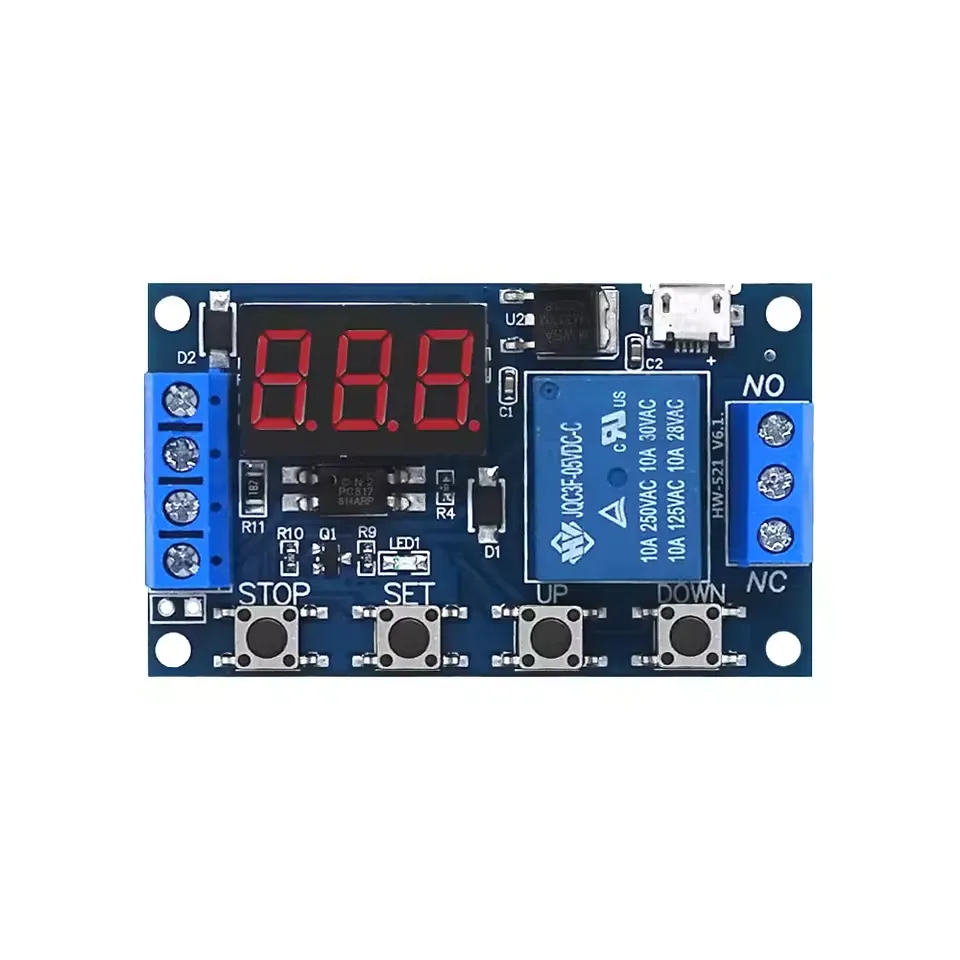

1-Kanal-Relaismodul, Trigger-Zeitverzögerung, Einstellbar 6-30V

Kompaktes Zeitrelais für präzise Ein- und Ausschaltverzögerungen. Ideal für Automatisierung, Hausautomation und Testaufbauten. Optokoppler-Isolierung für hohe Störfestigkeit. Einstellungen bleiben gespeichert.

Wichtigste Merkmale

  • Versorgungsspannung: 6–30 V DC

  • Triggersignal: High-Level 3.0–24 V DC

    • Signal-GND und System-GND sind getrennt für bessere EMI-Beständigkeit

    • Bei Bedarf koppelbar (gemeinsame Masse)

  • Schaltleistung Relais:

    • DC ≤30 V, max. 5 A

    • AC 220 V, max. 5 A

  • Isolierung: Optokoppler

  • Zeiteinstellbereich: 0,1 s bis 999 min, stufenlos einstellbar

  • Speicher: Parameter bleiben gespeichert

  • Abmessungen: 63 × 38 × 15 mm

Begriffe

  • OP: Einschaltzeit (Relais an)

  • CL: Ausschaltzeit (Relais aus)

  • LOP: Anzahl Zyklen 1–999, “—” = unbegrenzt

Betriebsmodi

P1 – einmalige Verzögerung nach Trigger (OP an, danach aus)

  • P1.1: erneutes Triggern während OP ignoriert das Signal

  • P1.2: erneutes Triggern während OP startet OP neu

  • P1.3: erneutes Triggern während OP setzt zurück; Relais aus, Timing stoppt

P2 – Aus-/Ein-Verzögerung nach Trigger

  • Trigger → zuerst CL (aus), danach OP (an), danach aus

P3.1 – zyklisch nach Trigger

  • Trigger → OP (an) → CL (aus) → wiederholen gemäß LOP

  • Neuer Trigger stoppt den Zyklus

P3.2 – zyklisch ohne Trigger

  • Nach dem Einschalten direkt OP → CL → wiederholen gemäß LOP

P4 – Signalüberwachung

  • Solange das Triggersignal vorhanden ist, bleibt das Relais an

  • Beim Verschwinden des Signals: OP startet und schaltet danach aus

  • Kommt während OP erneut ein Signal, wird die Zeit gelöscht

Bedienung und Einstellung

  1. Modus wählen: SET 2 s gedrückt halten → P1.1–P4 mit UP/DOWN auswählen.

  2. Parameter: kurz SET → OP, CL, LOP mit UP/DOWN einstellen.

  3. Zeitskala: im Parameterbildschirm kurz STOP drücken, um die Dezimalstelle zu wählen:

    • xxx → Sekunden (1–999 s)

    • xx.x → Zehntel (0,1–99,9 s)

    • x.x.x → Minuten (1–999 min)

  4. Speichern: SET gedrückt halten, um zu bestätigen und zurückzukehren.

Zusatzfunktionen

  • Not-Aus/Handbetrieb: im Hauptbildschirm kurz STOP drücken, um das Relais auf ON/OFF zu setzen.

  • Schlafmodus:

    • C-P: Display erlischt nach 5 min Inaktivität

    • O-d: Display bleibt an

    • Umschalten: STOP 2 s gedrückt halten.

Anschluss- und Sicherheitsinfo

  • Relaiskontakt ist passiv; eigene Versorgung erforderlich.

  • 1 Kanal, nur Ein/Aus-Funktion.

  • Last innerhalb des spezifizierten Stroms und der Spannung halten.

  • Auf korrekte Polarität und ausreichende Kühlung bei hohen Strömen achten.

  • Einstellbare Zeit
  • Optokoppler-Isolierung
  • Speichererhalt
  • 1 Kanal

Warum dieses Produkt wählen?

  • Genaue Verzögerung – Ein- und Ausschaltverzögerungen einstellbar.
  • Einstellungen gespeichert – Parameter bleiben gespeichert.
  • Störfest – Optokoppler-Isolierung für hohe Störfestigkeit.
  • Geeignet für Trigger – High-Level-Trigger-Signal 3,0–24 V DC.
  • Getrennte Masse – Bessere EMI-Beständigkeit.
Spezifikationen
Abmessungen63 × 38 × 15 mm
Versorgungsspannung6–30 V DC
Schaltleistung RelaisDC ≤30 V, max. 5 A
IsolierungOptokoppler
Zeiteinstellbereich0,1 s bis 999 min, kontinuierlich einstellbar
OPEinschaltzeit (Relais ein)
CLAusschaltzeit (Relais aus)
LOPAnzahl Zyklen 1–999, “—” = unbegrenzt
P1.1Retriggern während OP ignoriert das Signal
P1.2Retriggern während OP startet OP neu
P1.3Retriggern während OP setzt zurück; Relais aus, Zeitmessung stoppt
Bei Wegfall des Signalsstartet OP und schaltet danach aus
Modus wählenSET 2 s gedrückt halten → P1.1–P4 mit UP/DOWN wählen
Parameterkurz SET → OP , CL , LOP mit UP/DOWN einstellen
SpeichernSET gedrückt halten zum Bestätigen und Zurückkehren
Not-Aus/Handbetriebim Hauptbildschirm kurz STOP drücken, um Relais ON/OFF zu schalten
SchlafmodusC-P: Display erlischt nach 5 min Inaktivität
O-dDisplay bleibt an
UmschaltenSTOP 2 s gedrückt halten
SpeicherParameter bleiben gespeichert
