Schaltplan und Codebeispiel

So schließt du den 18650-Batteriehalter mit Ladegerät und 5V Step-up-Modul (USB-C) an einen Arduino UNO oder ESP32 an, mit einem Beispiel-Sketch, den du direkt hochladen kannst.

Arduino Uno mit 18650 Battery Shield versorgen

Dieses Setup zeigt, wie sich der Arduino Uno mobil mit dem 18650 battery shield mit integriertem 5V boost converter versorgen lässt. Das Shield hebt die Batteriespannung auf eine stabile 5V-Ausgabe an und speist sie direkt in die Arduino 5V- und GND-Pins ein. Die eingebaute LED blinkt, und heartbeat-Statusmeldungen werden über serial gesendet, um die kontinuierliche Stromversorgung zu bestätigen.

Anschlussplan: 18650-Batteriehalter mit Ladegerät und 5V Step-up-Modul (USB-C) an einem Arduino UNO
Anschlussplan · Zum Vergrößern klicken
Anschlusstabelle: 18650-Batteriehalter mit Ladegerät und 5V Step-up-Modul (USB-C) an einem Arduino UNO
Anschlusstabelle · Zum Vergrößern klicken
Powering_Arduino_Uno_with_18650_Battery_.ino · kompiliert und getestet
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : Powering Arduino Uno with 18650 Battery Shield
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : 18650 Battery Shield with USB-C Charger and 5V Boost Converter
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// Powering Arduino Uno from 18650 Battery Shield with 5V Boost Converter

const int LED_PIN = 13;

void setup() {
  pinMode(LED_PIN, OUTPUT);
  Serial.begin(115200);

  Serial.println(F("18650 Battery Shield 5V Power Demo"));
  Serial.println(F("Arduino Uno is running from the shield's 5V UPS output."));
}

void loop() {
  // Blink onboard LED to visually confirm operation while on battery
  digitalWrite(LED_PIN, HIGH);
  delay(500);
  digitalWrite(LED_PIN, LOW);
  delay(500);

  Serial.println(F("Operating normally on battery power..."));
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

ESP32 18650 UPS Battery Shield Demo

Dieses Setup versorgt den ESP32 direkt über das 18650 battery shield mit dem 5V-boosted UPS-Ausgang. Das Modul liefert eine geregelte 5V-Versorgung aus der Batterie und unterstützt das Laden über USB-C, ohne die Stromversorgung des ESP32 zu unterbrechen. Der Sketch blinkt die onboard LED und gibt die Uptime im Serial Monitor aus, um einen stabilen mobilen Betrieb zu zeigen.

Anschlussplan: 18650-Batteriehalter mit Ladegerät und 5V Step-up-Modul (USB-C) an einem ESP32 DevKit V1
Anschlussplan · Zum Vergrößern klicken
Anschlusstabelle: 18650-Batteriehalter mit Ladegerät und 5V Step-up-Modul (USB-C) an einem ESP32 DevKit V1
Anschlusstabelle · Zum Vergrößern klicken
ESP32_18650_UPS_Battery_Shield_Demo.ino · kompiliert und getestet
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 18650 UPS Battery Shield Demo
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : 18650 Battery Shield with USB-C Charger and 5V Boost Converter
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

const int LED_PIN = 2;
unsigned long lastReport = 0;

void setup() {
  Serial.begin(115200);
  pinMode(LED_PIN, OUTPUT);

  Serial.println("ESP32 powered by 18650 Battery Shield!");
  Serial.println("Running portable test...");
}

void loop() {
  // Blink the onboard LED
  digitalWrite(LED_PIN, HIGH);
  delay(500);
  digitalWrite(LED_PIN, LOW);
  delay(500);

  // Report status every 2 seconds
  if (millis() - lastReport >= 2000) {
    lastReport = millis();
    unsigned long seconds = millis() / 1000;
    Serial.print("Battery-powered uptime: ");
    Serial.print(seconds);
    Serial.println(" s");
  }
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

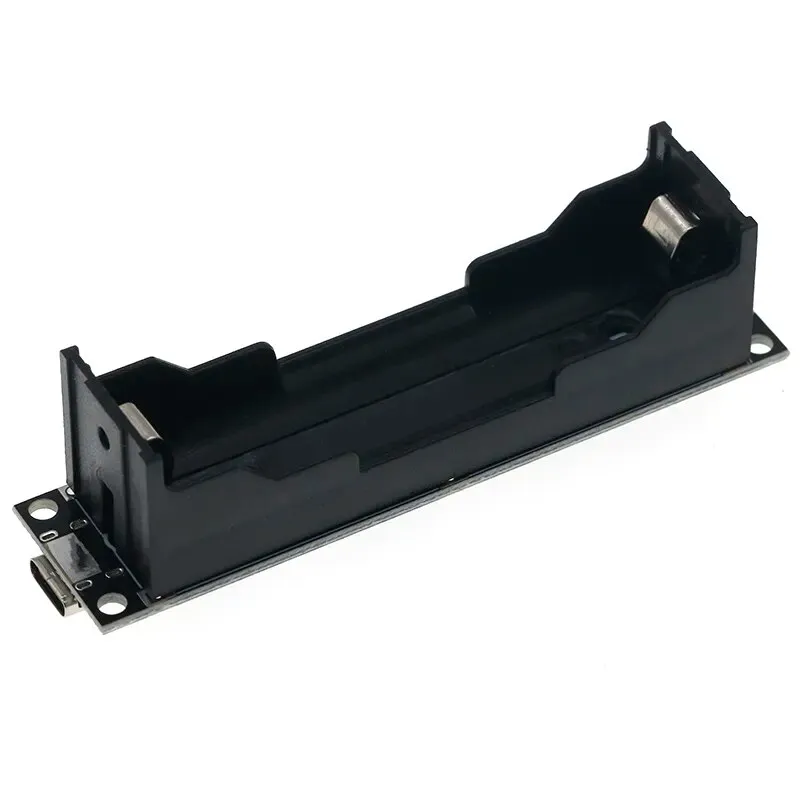

18650-Batteriehalter mit Ladegerät und 5V Step-up-Modul (USB-C)

Dieser fortschrittliche 18650-Batteriehalter mit integriertem Ladegerät und 5V Step-up-Modul wurde für Elektronik-Hobbyisten und Profis entwickelt, die eine zuverlässige Stromversorgung ohne Kompromisse bei den technischen Spezifikationen benötigen. Es handelt sich um ein Einbaumodul, das hohe Leistung und Batterieschutz bietet.

ACHTUNG: Dieses Modul muss mit einem Knopf versehen werden, um EIN/AUS geschaltet zu werden.

Technische Spezifikationen:

  • Eingangsspannung: 5V (über USB-C-Anschluss)
  • Ausgangsspannung: 5.1V (Stabile 5.1V Step-up-Ausgabe unabhängig vom Ladezustand der Batterie)
  • Ausgangsstrom: Max. 1000mA
  • Batterietyp: Geeignet für 18650 Li-Ion-Batterien (nicht enthalten)
  • Batterieschutz: Cutoff-Funktion bei 2.6V, um Tiefentladung zu verhindern
  • Ladestrom: Integrierter Ladekreis für effizientes und sicheres Laden
  • Ladespannung Batterie: 4.2V
  • Konnektivität: USB-C-Anschluss für breite Kompatibilität
  • Abmessungen: Kompaktes Einbaumodul für nahtlose Integration in elektronische Projekte
  • LED-Anzeige: Ladestatusanzeige für visuelles Feedback

Merkmale und Vorteile:

  • Zuverlässige Leistung: Der 18650-Batteriehalter liefert eine stabile 5.1V-Ausgabe, ideal für elektronische Schaltungen und Geräte, die eine konstante Versorgung benötigen.

  • Batterieschutz: Die integrierte 2.6V-Cutoff-Funktion schützt deinen 18650-Akku vor Tiefentladung, verlängert die Lebensdauer der Batterie und verhindert Schäden.

  • Effizientes Laden: Der integrierte Ladekreis sorgt für effizientes und sicheres Laden deiner Batterie mit einer Ladespannung von 4.2V.

  • Einfacher Einbau: Dieses Modul ist für die nahtlose Integration in deine elektronischen Projekte konzipiert und ermöglicht eine zuverlässige Stromversorgung.

  • Breite Kompatibilität: Der USB-C-Anschluss erleichtert die Integration dieses Moduls in verschiedene elektronische Anwendungen.

Dieser technische 18650-Batteriehalter ist die ideale Wahl für Elektronik-Hobbyisten und Profis, die eine zuverlässige und technisch hochwertige Stromversorgung benötigen. Mit Fokus auf Leistung und Schutz wird dieses Modul deine Erwartungen erfüllen und eine wertvolle Ergänzung für deine Projekte sein.

Abmessungen:
Länge: 90mm
Breite: 21.7mm
Höhe: 28.3mm

  • USB-C-Anschluss
  • 18650 Li-Ion
  • LED-Anzeige
  • Kompakte Module

Warum dieses Produkt wählen?

  • Stabile Stromversorgung – Liefert eine stabile 5,1-V-Ausgabe.
  • Verhindert Tiefentladung – Abschaltung bei 2,6 V schützt den Akku.
  • Effizientes Laden – Integrierter Ladekreis lädt sicher auf.
  • Nahtlose Integration – Für den Einbau in elektronische Projekte konzipiert.
  • USB-C-kompatibel – USB-C-Anschluss für breite Kompatibilität.
Spezifikationen
AbmessungenKompakte Einbaumodul für nahtlose Integration in elektronische Projekte
Breite21.7 mm
LED-AnzeigeLadestatusanzeige für visuelles Feedback
Eingangsspannung5V (über USB-C-Anschluss)
Ausgangsspannung5.1V (Stabile 5.1V Step-up-Ausgabe unabhängig vom Batterieladezustand)
Länge90 mm
KonnektivitätUSB-C-Anschluss für breite Kompatibilität
Höhe28.3 mm
LadestromIntegrierter Ladekreis für effizientes und sicheres Laden
AusgangsstromMax. 1000mA
BatterietypGeeignet für 18650 Li-Ion-Batterien (nicht enthalten)
BatterieschutzAbschaltfunktion bei 2.6V zur Vermeidung von Tiefentladung
Ladespannung der Batterie4.2V

Bewertungen

★★★★★ 4,0/5 1 Bewertung
  • ★★★★★André B.Verifizierter Kauf

    Leider kein Pass-Through (gleichzeitiges Laden und Entladen). Ladestrom ca. 1100 mA bei halb geladener Batterie. Funktioniert ansonsten perfekt.
