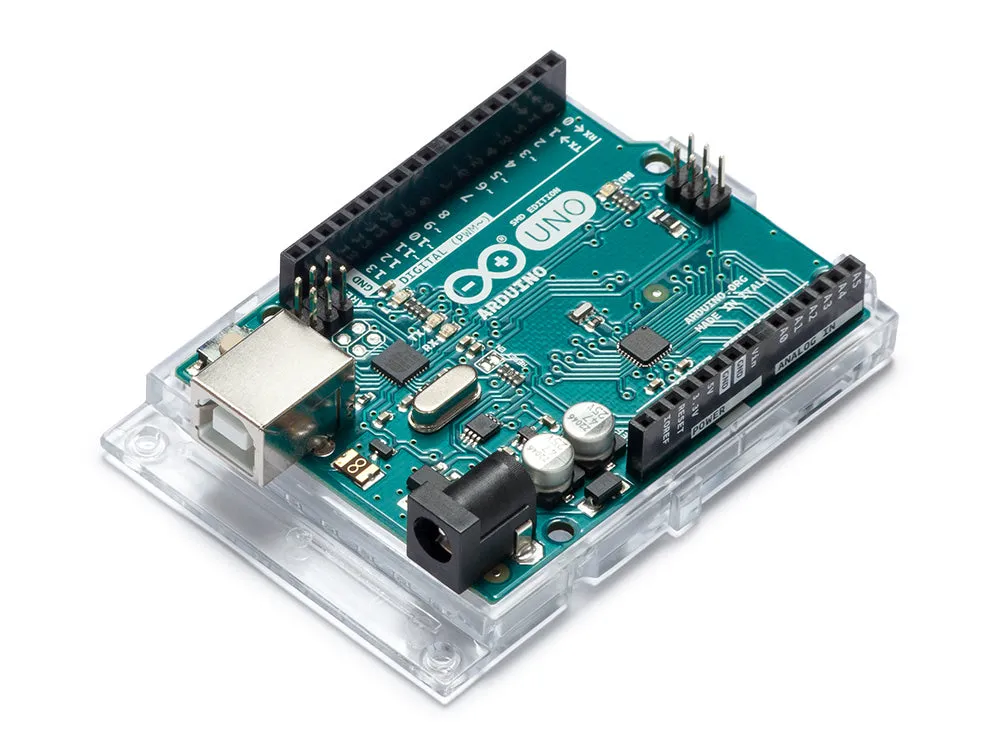

Arduino® UNO SMD Rev3 original

Arduino Uno Rev3 SMD - Mikrocontroller-Board für Anfänger und Experten

Das Arduino Uno Rev3 SMD ist ein vielseitiges Mikrocontroller-Board auf Basis des ATmega328P. Egal, ob Sie ein Anfänger in der Welt der Elektronik und Programmierung sind oder ein erfahrener Maker, dieses Board bietet alles, was Sie brauchen, um Ihre kreativen Projekte zum Leben zu erwecken. Mit einer Reihe technischer Spezifikationen und praktischer Funktionen ist das Uno Rev3 SMD eine zuverlässige und leistungsstarke Wahl für Ihre elektronischen Abenteuer.

Wichtigste Merkmale:

• Mikrocontroller: Das Uno Rev3 SMD wird vom ATmega328P Mikrocontroller angetrieben und bildet damit eine solide Grundlage für Ihre Projekte.

• Digitale Ein-/Ausgangspins: Mit ganzen 14 digitalen Ein-/Ausgangspins (von denen 6 als PWM-Ausgänge verwendet werden können) haben Sie ausreichend Flexibilität, um mit verschiedenen Komponenten und Sensoren zu arbeiten.

• Analoge Eingänge: Das Uno Rev3 SMD verfügt über 6 analoge Eingänge, mit denen Sie analoge Signale verarbeiten können, wie z. B. Sensordaten.

• 16 MHz Keramikresonator: Ausgestattet mit einem präzisen 16 MHz Keramikresonator (CSTCE16M0V53-R0) gewährleistet das Uno Rev3 SMD einen stabilen Betrieb Ihrer Programme.

• USB-Verbindung: Schließen Sie das Board einfach über den USB-Anschluss an einen Computer an, um Ihren Code hochzuladen und Ihre Projekte zu testen.

• Versorgungsmöglichkeiten: Versorgen Sie das Board über das USB-Kabel oder verwenden Sie einen AC-zu-DC-Adapter oder eine Batterie für mobile Anwendungen.

• ICSP-Header und Reset-Taste: Der integrierte ICSP-Header ermöglicht es, den Mikrocontroller mit einem externen Programmiergerät zu programmieren. Mit der Reset-Taste können Sie Ihren Code bei Bedarf neu starten.

Zusätzliche Funktionen in der R3-Version:

• ATmega16U2 USB-zu-Seriell-Konverter: Dieses Upgrade bietet eine bessere USB-Kommunikation, was zu einer reibungsloseren Datenübertragung führt.

• Erweiterte Pinbelegung: Die Hinzufügung von SDA- und SCL-Pins für TWI-Kommunikation sowie anderer neuer Pins, wie IOREF zur Anpassung der Shields an die Versorgungsspannung und ein reservierter Pin für zukünftige Verwendung, erhöhen die Vielseitigkeit des Boards.

• Verbesserter RESET-Schaltkreis: Der stärkere RESET-Schaltkreis erhöht die Zuverlässigkeit des Boards.

Technische Spezifikationen:

• Mikrocontroller: ATmega328P

• Betriebsspannung: 5V

• Empfohlene Eingangsspannung: 7-12V

• Maximale Eingangsspannung: 6-20V

• Digitale I/O-Pins: 14 (davon 6 mit PWM-Ausgang)

• PWM-Digitale I/O-Pins: 6

• Analoge Eingänge: 6

• DC-Strom pro I/O-Pin: 20 mA

• DC-Strom für 3.3V Pin: 50 mA

• Flash-Speicher: 32 KB (davon 0.5 KB vom Bootloader verwendet)

• SRAM: 2 KB

• EEPROM: 1 KB

• Taktfrequenz: 16 MHz

• Integrierte LED: Pin 13

• Abmessungen: 68.6 mm (L) x 53.4 mm (B)

• Gewicht: 25 g

Mit dem Arduino Uno Rev3 SMD haben Sie alle Werkzeuge in der Hand, um Ihre eigenen Projekte zu entwerfen, Prototypen zu erstellen und Ihre Fähigkeiten in Elektronik und Programmierung zu entwickeln. Egal, ob Sie als Hobbyist, Student oder Profi einsteigen, dieses Board ist die ideale Wahl, um Ihrer Kreativität freien Lauf zu lassen. Also, beginnen Sie noch heute mit dem Experimentieren und entdecken Sie die grenzenlosen Möglichkeiten des Arduino Uno Rev3 SMD!
