CS32 | Blue Pill | 72Mhz | 64KB | STM32-Klon

Der CS32 STM32-Klon, auch Blue Pill genannt, ist ein extra leistungsstarker kleiner Arduino, etwas größer als der Arduino Nano, aber mit besserer Leistung und mehr Speicher. Ganz einfach über die Arduino IDE zu programmieren.

ACHTUNG: NICHT FÜR ANFÄNGER GEEIGNET

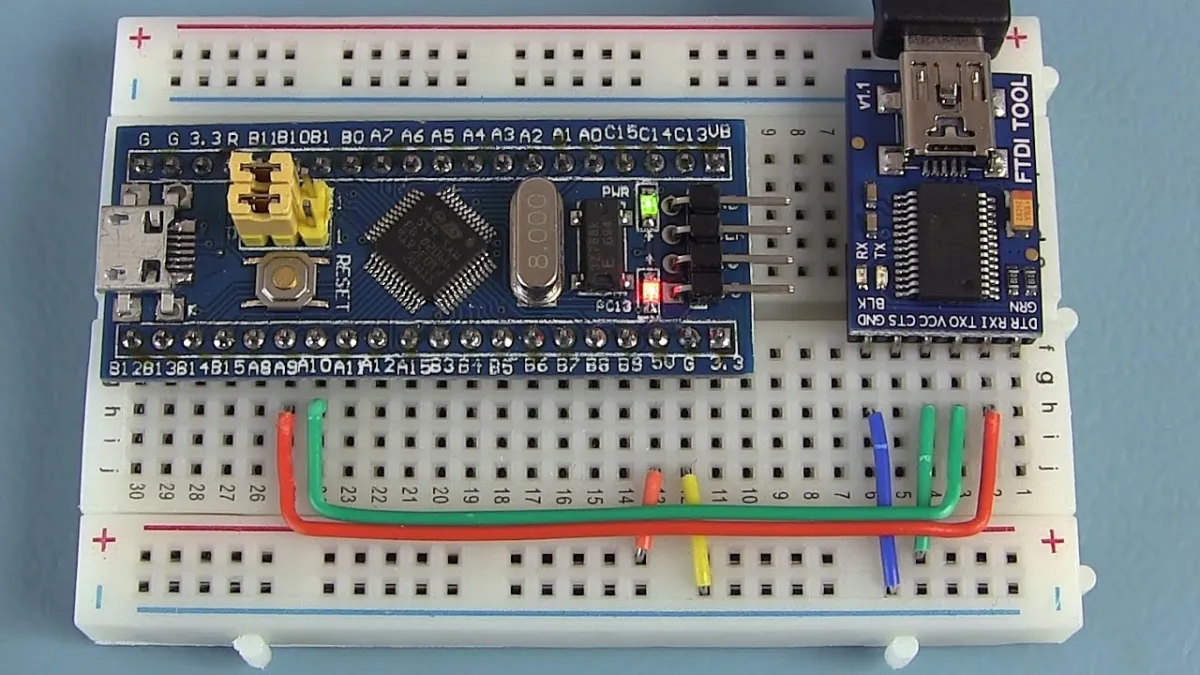

Die Blue Pill wird standardmäßig nur mit der zur Chip gehörenden UART-Firmware geliefert. Damit kannst du einen Sketch oder Bootloader mit einem seriellen Adapter wie dem FT232RL über die TX- (A9) und RX- (A10) Pins hochladen. Wenn du auch über USB arbeiten möchtest, musst du zuerst den stm32duino-Bootloader aufspielen. Weitere Details findest du im GitHub des Arduino_stm32-Projekts.

Taktfrequenz 72Mhz und 64KB Speicher.

Modell: STM32F103C8T6.
Prozessor: ARM 32 Cortex-M3 CPU.
Frequenz: 72 MHz
Speicher: 64K flash memory, 20K SRAM.
2.0-3.6 v, I/O.
27 GPIO’s
10x 12-bit Analog-Digital-Wandler
USART/ I2C/ SPI/ USB/ CAN/ DMA
Betriebsspannung: 3.3/5V
Reset (POR/PDR).
4-16 MHz Kristall.
On-board Mini-USB-Schnittstelle, für Stromversorgung und USB-Kommunikation mit Arduino IDE
Maße: 5.3 cm x 2.2 cm.

Achtung: Bei den Blue-Pill-Platinen ist der 5V-Pin direkt mit der 5V des USB-Anschlusses verbunden, ohne Schutzdiode. Verwende also den USB-Anschluss nicht gleichzeitig mit einer externen Stromversorgung.

Abmessungen
Lengte: 5,4cm
Breedte: 2,3cm
Hoogte: 1,1cm
