So schließt du den I2S DAC mit 3W Verstärker - MAX98357A an einen Arduino UNO oder ESP32 an, mit einem Beispiel-Sketch, den du direkt hochladen kannst.

MAX98357A I2S-Verstärker-Demo

Dieses Projekt zeigt den MAX98357A I2S-Verstärker, verbunden mit einem Arduino Uno und einem 3W-Lautsprecher. Da der AVR-basierte Arduino Uno keine native I2S-Peripherie besitzt, demonstriert der Sketch die Verdrahtung der Schnittstelle, indem die Steuer- und Datenpins geschaltet und Statusmeldungen über den Serial Monitor mit 115200 baud ausgegeben werden.

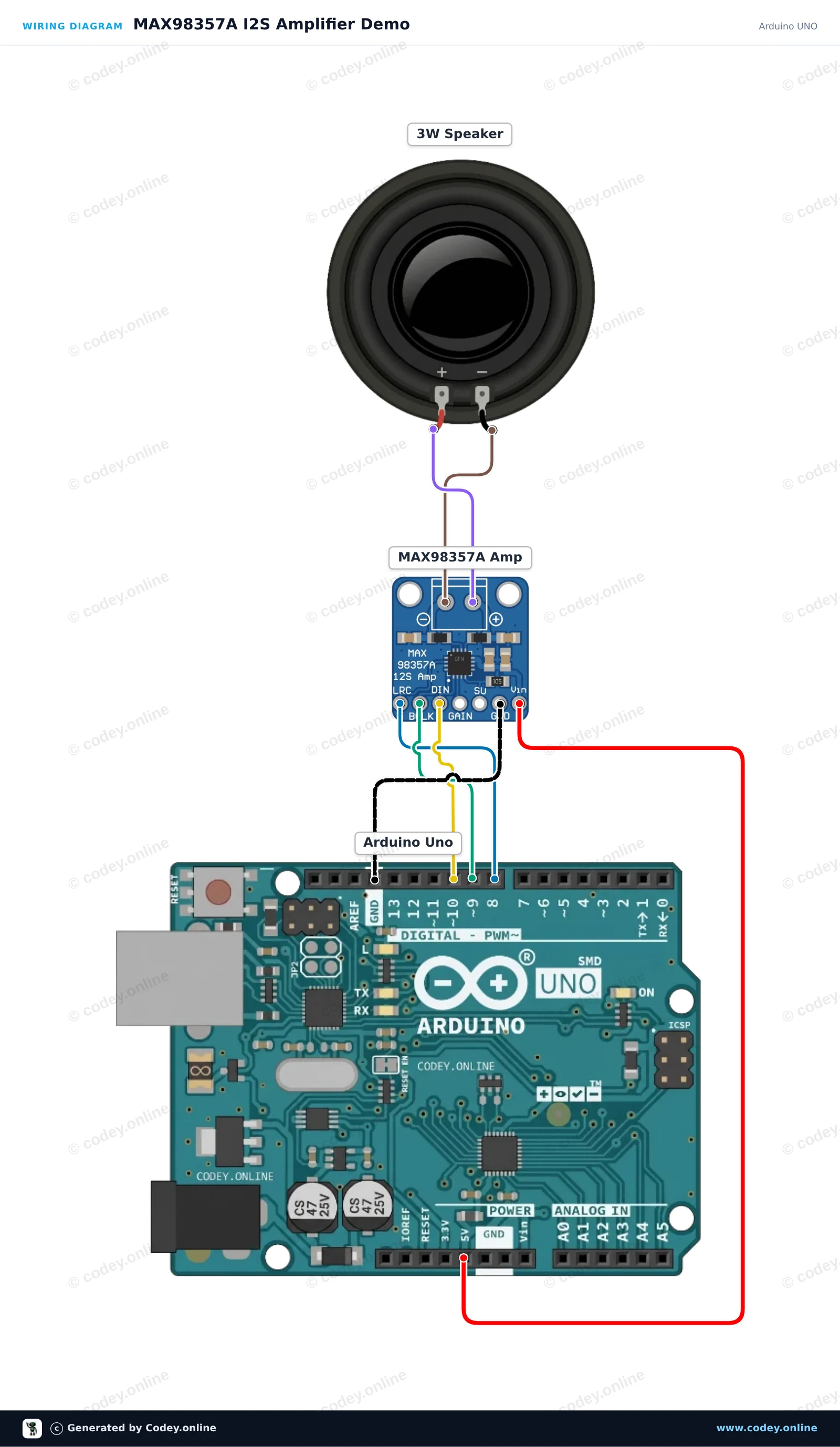

Anschlussplan: I2S DAC mit 3W Verstärker - MAX98357A an einem Arduino UNO
Anschlussplan · Zum Vergrößern klicken

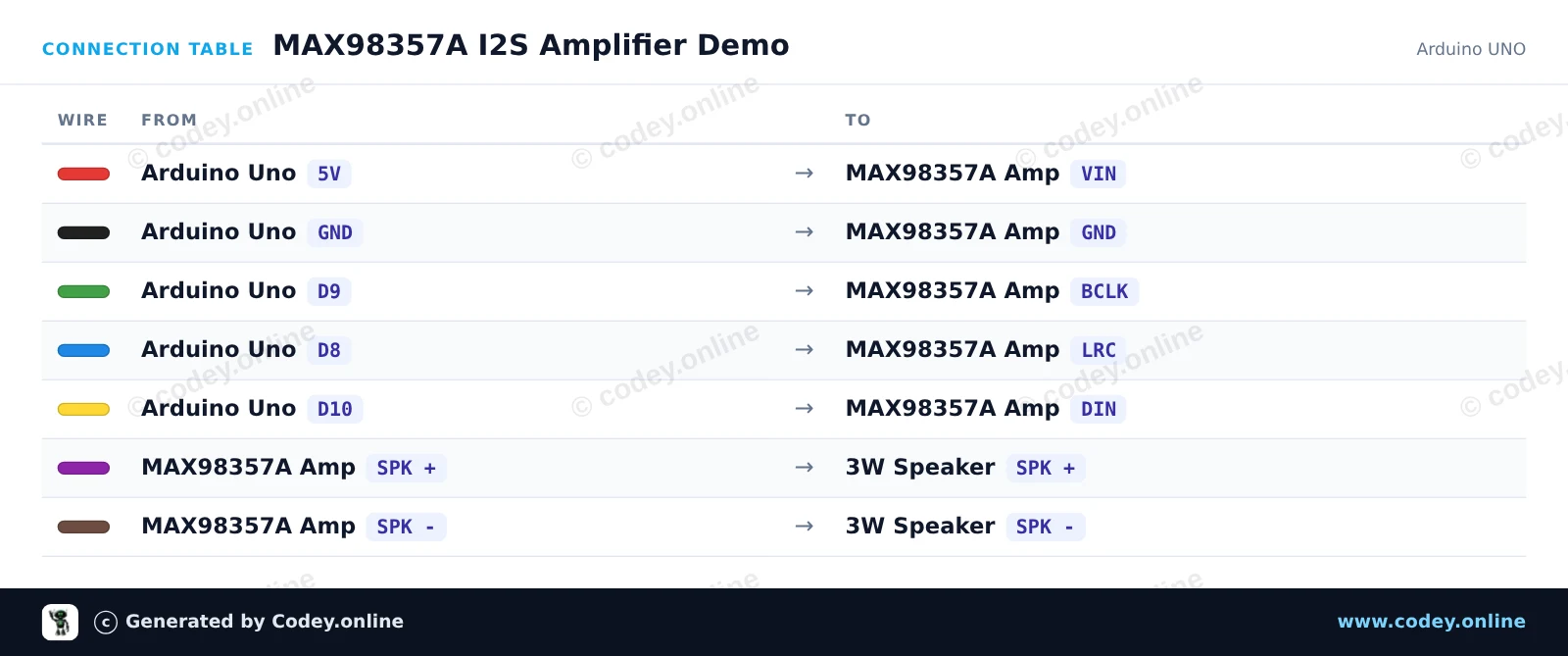

Anschlusstabelle: I2S DAC mit 3W Verstärker - MAX98357A an einem Arduino UNO
Anschlusstabelle · Zum Vergrößern klicken
MAX98357A_I2S_Amplifier_Demo.ino · kompiliert und getestet
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : MAX98357A I2S Amplifier Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : 3W amplifier MAX98357A I2S DAC
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// MAX98357A I2S Amplifier wiring and basic test sketch
// Note: AVR Arduino Uno does not have hardware I2S.
// This sketch verifies pin connections and demonstrates signal pulsing.

const uint8_t PIN_BCLK = 9;
const uint8_t PIN_LRC  = 8;
const uint8_t PIN_DIN  = 10;

const unsigned int toneHz = 440;
const unsigned long toneOnMs = 1000;
const unsigned long toneOffMs = 500;

void outputPulse(unsigned long durationMs, unsigned int frequencyHz) {
  unsigned long start = millis();
  unsigned long halfPeriodUs = 500000UL / frequencyHz;

  while (millis() - start < durationMs) {
    digitalWrite(PIN_DIN, HIGH);
    delayMicroseconds(halfPeriodUs);
    digitalWrite(PIN_DIN, LOW);
    delayMicroseconds(halfPeriodUs);
  }
}

void setup() {
  pinMode(PIN_BCLK, OUTPUT);
  pinMode(PIN_LRC, OUTPUT);
  pinMode(PIN_DIN, OUTPUT);

  digitalWrite(PIN_BCLK, LOW);
  digitalWrite(PIN_LRC, LOW);
  digitalWrite(PIN_DIN, LOW);

  Serial.begin(115200);
  Serial.println(F("MAX98357A Amplifier Test"));
  Serial.println(F("Pins initialized: BCLK=9, LRC=8, DIN=10"));
}

void loop() {
  Serial.println(F("Signal ON (440 Hz pulse)"));
  outputPulse(toneOnMs, toneHz);

  Serial.println(F("Signal OFF"));
  digitalWrite(PIN_DIN, LOW);
  delay(toneOffMs);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

ESP32 I2S-Audiotongenerator mit MAX98357A

Dieses Projekt gibt abwechselnde Audiotöne über einen 3W-Lautsprecher mit dem digitalen I2S-Audioverstärker MAX98357A wieder. Der ESP32 synthetisiert 16-bit PCM-Audio in Echtzeit und streamt es direkt über den I2S-Bus an den DAC-Verstärker.

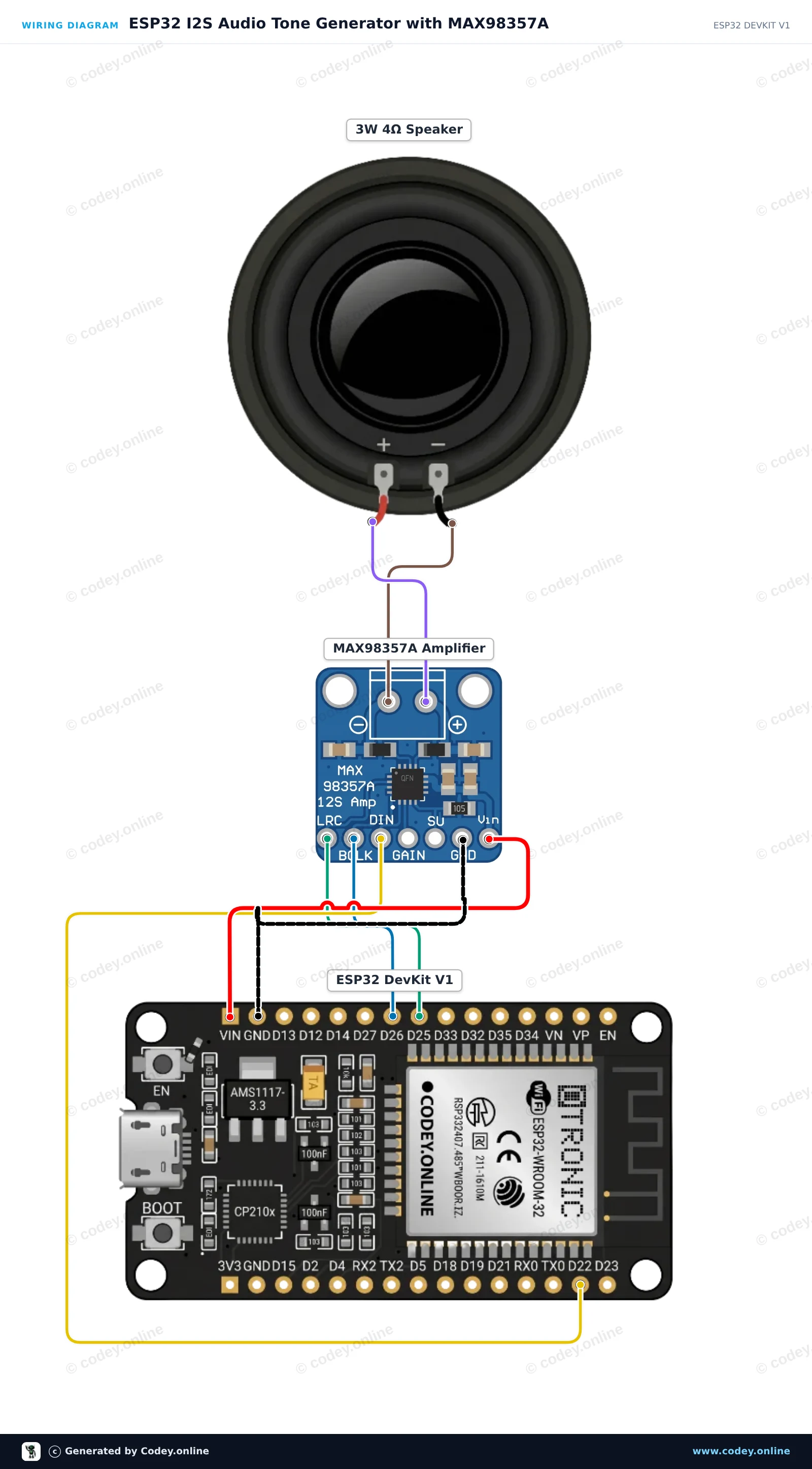

Anschlussplan: I2S DAC mit 3W Verstärker - MAX98357A an einem ESP32 DevKit V1
Anschlussplan · Zum Vergrößern klicken

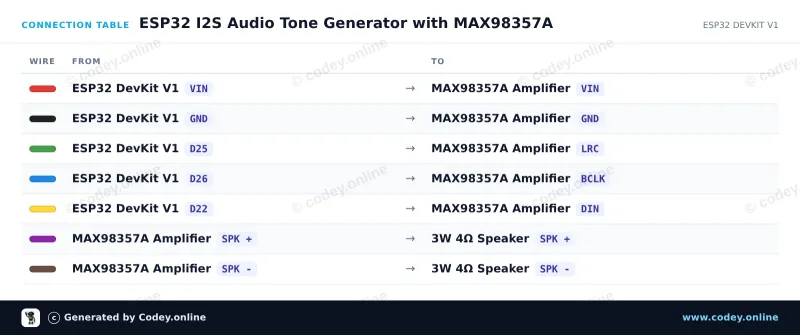

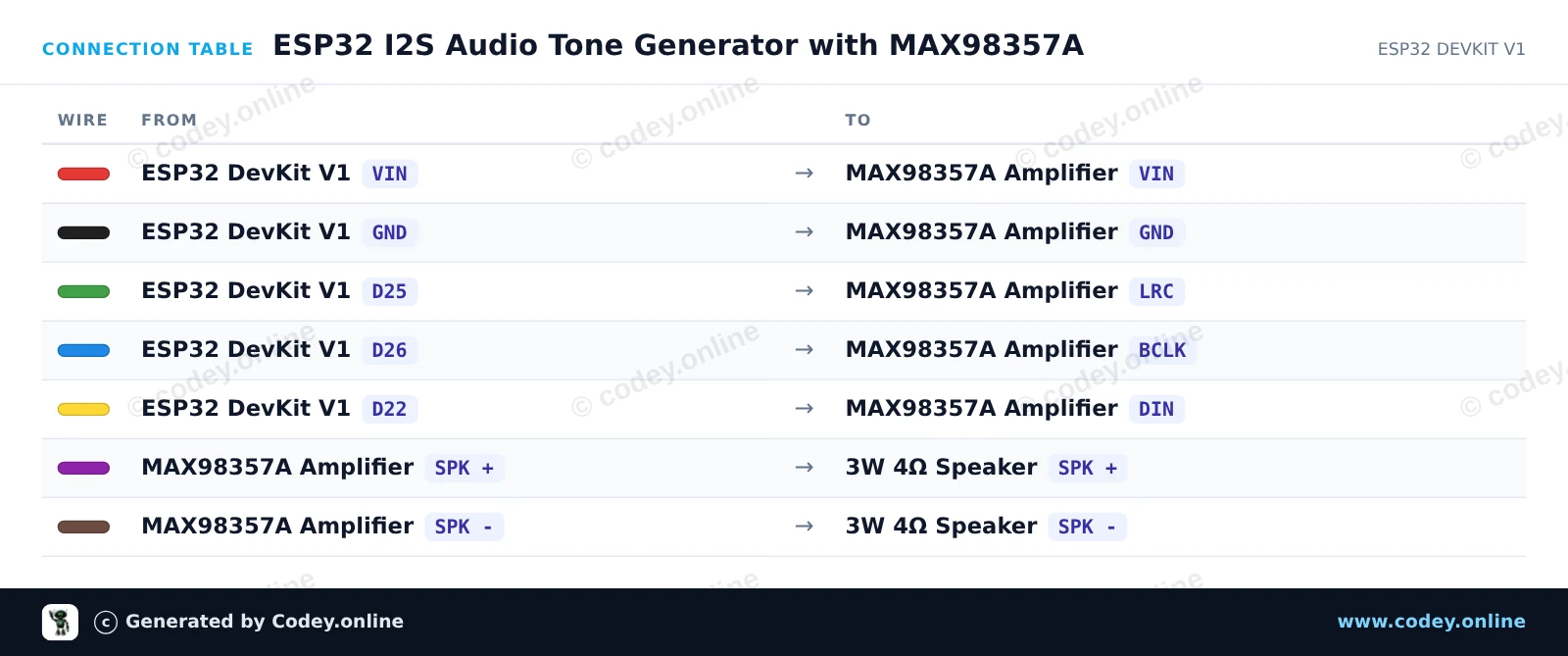

Anschlusstabelle: I2S DAC mit 3W Verstärker - MAX98357A an einem ESP32 DevKit V1
Anschlusstabelle · Zum Vergrößern klicken
ESP32_I2S_Audio_Tone_Generator_with_MAX9.ino · kompiliert und getestet
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 I2S Audio Tone Generator with MAX98357A
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : 3W amplifier MAX98357A I2S DAC
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Arduino.h>
#include "driver/i2s.h"
#include <math.h>

#define I2S_BCLK 26
#define I2S_LRC  25
#define I2S_DIN  22

#define SAMPLE_RATE 44100

void setup() {
  Serial.begin(115200);

  i2s_config_t i2s_config = {
    .mode = (i2s_mode_t)(I2S_MODE_MASTER | I2S_MODE_TX),
    .sample_rate = SAMPLE_RATE,
    .bits_per_sample = I2S_BITS_PER_SAMPLE_16BIT,
    .channel_format = I2S_CHANNEL_FMT_RIGHT_LEFT,
    .communication_format = I2S_COMM_FORMAT_STAND_I2S,
    .intr_alloc_flags = ESP_INTR_FLAG_LEVEL1,
    .dma_buf_count = 8,
    .dma_buf_len = 64,
    .use_apll = false,
    .tx_desc_auto_clear = true
  };

  i2s_pin_config_t pin_config = {
    .bck_io_num = I2S_BCLK,
    .ws_io_num = I2S_LRC,
    .data_out_num = I2S_DIN,
    .data_in_num = I2S_PIN_NO_CHANGE
  };

  i2s_driver_install(I2S_NUM_0, &i2s_config, 0, NULL);
  i2s_set_pin(I2S_NUM_0, &pin_config);

  Serial.println("MAX98357A I2S Tone Generator Ready!");
}

void playTone(float freq, int durationMs) {
  int totalSamples = (SAMPLE_RATE * durationMs) / 1000;
  size_t bytesWritten;
  int16_t buffer[128];

  float phaseStep = 2.0 * PI * freq / SAMPLE_RATE;
  float phase = 0.0;

  int samplesRemaining = totalSamples;
  while (samplesRemaining > 0) {
    int toWrite = min(64, samplesRemaining);
    for (int i = 0; i < toWrite; i++) {
      int16_t sample = (int16_t)(sin(phase) * 6000.0);
      buffer[i * 2] = sample;     // Left channel
      buffer[i * 2 + 1] = sample; // Right channel
      phase += phaseStep;
      if (phase >= 2.0 * PI) phase -= 2.0 * PI;
    }
    i2s_write(I2S_NUM_0, buffer, toWrite * sizeof(int16_t) * 2, &bytesWritten, portMAX_DELAY);
    samplesRemaining -= toWrite;
  }
}

void loop() {
  Serial.println("Playing 440 Hz (A4)...");
  playTone(440.0, 400);
  delay(100);

  Serial.println("Playing 880 Hz (A5)...");
  playTone(880.0, 400);
  delay(1000);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

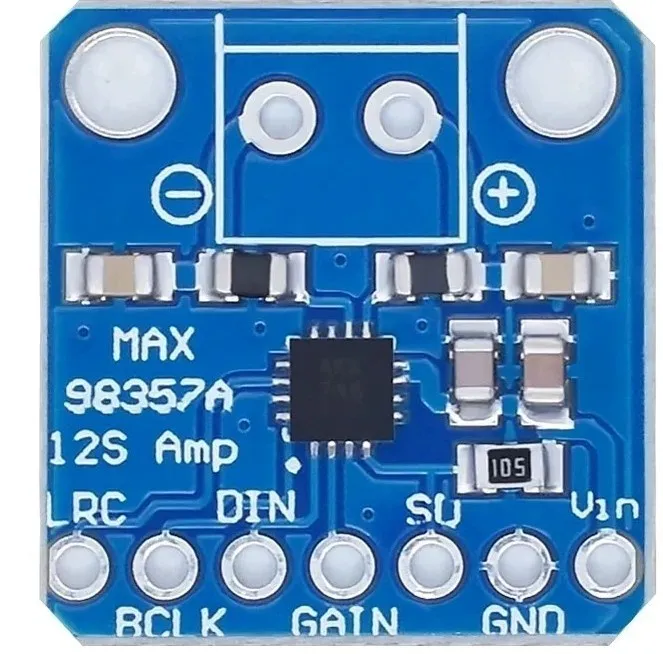

I2S DAC mit 3W Verstärker - MAX98357A

Wenn Sie nach einer einfachen und erschwinglichen Möglichkeit suchen, Ihre digitalen Audiodateien zu verstärken, dann ist das MAX98357 I2S Amp Breakout genau das Richtige für Sie. Es nimmt standardmäßige I2S-Digitalaudioeingänge auf und wandelt sie nicht nur in analog um, sondern verstärkt sie auch direkt für einen Lautsprecher. Perfekt, um kompakten verstärkten Klang hinzuzufügen, kombiniert es 2 Breakouts (I2S DAC + Amp) in einem.

Was ist I2S?

I2S ist ein digitales Tonprotokoll, das auf Schaltboards verwendet wird, um Audiodaten zu übertragen. Viele fortschrittliche Chips und Prozessoren verwalten alle Audiodaten im digitalen I2S-Format. Um Daten ein- oder auszugeben, werden drei oder vier Pins verwendet (Data In, Data Out, Bit Clock und Left-Right Channel Select). Meistens gibt es für Audiogeräte einen DAC-Chip, der I2S anspricht und in analog umwandelt, um einen Kopfhörer anzusteuern.

Dieser kleine Mono-Verstärker ist überraschend leistungsstark - er kann 3.2 Watt Leistung an einen Lautsprecher mit einer Impedanz von 4 Ohm liefern (bei 5V Versorgung und 10% THD). Im Miniaturchip befindet sich ein Klasse-D-Controller, der mit einer Versorgungsspannung von 2.7V-5.5VDC arbeitet. Da der Verstärker ein Klasse-D-Verstärker ist, ist er äußerst effizient und damit perfekt für tragbare und batteriebetriebene Projekte. Er verfügt über integrierten thermischen und Überstromschutz, aber wir haben kaum bemerkt, dass er warm wurde.

Der Audioeingang ist I2S-Standard, Sie können 3.3V- oder 5V-Logikdaten verwenden. Die Ausgänge sind "Bridge Tied" - das bedeutet, dass sie direkt an die Ausgänge angeschlossen werden, ohne Verbindung zur Masse. Der Ausgang ist ein ~300KHz Rechteckwellen-PWM, das dann durch die Lautsprecherspule 'gemittelt' wird - die hohen Frequenzen werden nicht gehört. All das bedeutet, dass Sie den Ausgang nicht an einen anderen Verstärker anschließen können, er muss die Lautsprecher direkt ansteuern.

Es gibt einen Gain-Pin, der angepasst werden kann, um die Verstärkung zu ändern. Standardmäßig liefert der Verstärker 9 dB Verstärkung. Durch Anschließen eines Pull-up- oder Pull-down-Widerstands oder durch direkte Verdrahtung kann der Gain-Pin auf 3 dB, 6 dB, 9 dB, 12 dB oder 15 dB eingestellt werden.

Der ShutDown/Mode-Pin kann verwendet werden, um den Chip in den Schlafmodus zu versetzen oder festzulegen, welcher I2S-Audiokanal an den Lautsprecher geleitet wird. Standardmäßig gibt der Verstärker einen (L+R)/2-Stereomix auf den Monoausgang aus. Durch Hinzufügen eines Widerstands können Sie ihn auf nur links oder nur rechts umstellen.



Spezifikationen:

  • Ausgangsleistung: 3.2W bei 4Ω, 10% THD, 1.8W bei 8Ω, 10% THD, bei 5V Versorgung
  • PSRR: 77 dB typ. bei 1 kHz
  • I2S-Sampleraten von 8 kHz bis 96 kHz
  • Kein MCLK erforderlich
  • Click + Pop Reduktion
  • Fünf pinwählbare Verstärkungen: 3 dB, 6 dB, 9 dB, 12 dB, 15 dB
  • Thermischer Abschaltschutz
  • Wird mit 7 Header-Pins und 2 Schraubklemmen geliefert



  • I2S DAC
  • Mono-Ausgang
  • Verstärkung einstellbar
  • Klasse D

Warum dieses Produkt wählen?

  • Zwei Funktionen in einem – I2S-DAC und Verstärker in einem
  • Direkt zum Lautsprecher – Steuert den Lautsprecher direkt an
  • Einstellbare Verstärkung – Auswahl von 3 dB bis 15 dB
  • Effizientes Design – Geeignet für tragbare Projekte
  • Geschützter Betrieb – Thermischer und Überstromschutz
Spezifikationen
Versorgungsspannung2.7V-5.5VDC
Ausgangsleistung3.2W bei 4Ω, 10% THD, 1.8W bei 8Ω, 10% THD, bei 5V Versorgung
PSRR77 dB typ. bei 1 kHz
Fünf pinselektierbare Verstärkungen3 dB, 6 dB, 9 dB, 12 dB, 15 dB
I2S-Abtastfrequenzen8 kHz bis 96 kHz

Im Lieferumfang

  • I2S DAC mit 3W Verstärker - MAX98357A
  • 7 × Header-Pins
  • 2 × Schraubklemmen
