Schaltplan und Codebeispiel

So schließt du den LD2410C 24GHz Menschliche Anwesenheitssensor-Modul an einen Arduino UNO oder ESP32 an, mit einem Beispiel-Sketch, den du direkt hochladen kannst.

Menschliche Anwesenheitserkennung mit LD2410C

Dieses Projekt erkennt menschliche Anwesenheit mithilfe des digitalen Ausgangspins des LD2410C 24GHz mmWave-Radarsensors. Wenn Bewegung oder statische Anwesenheit erkannt wird, leuchtet die integrierte LED auf und der Status wird im Seriellen Monitor ausgegeben.

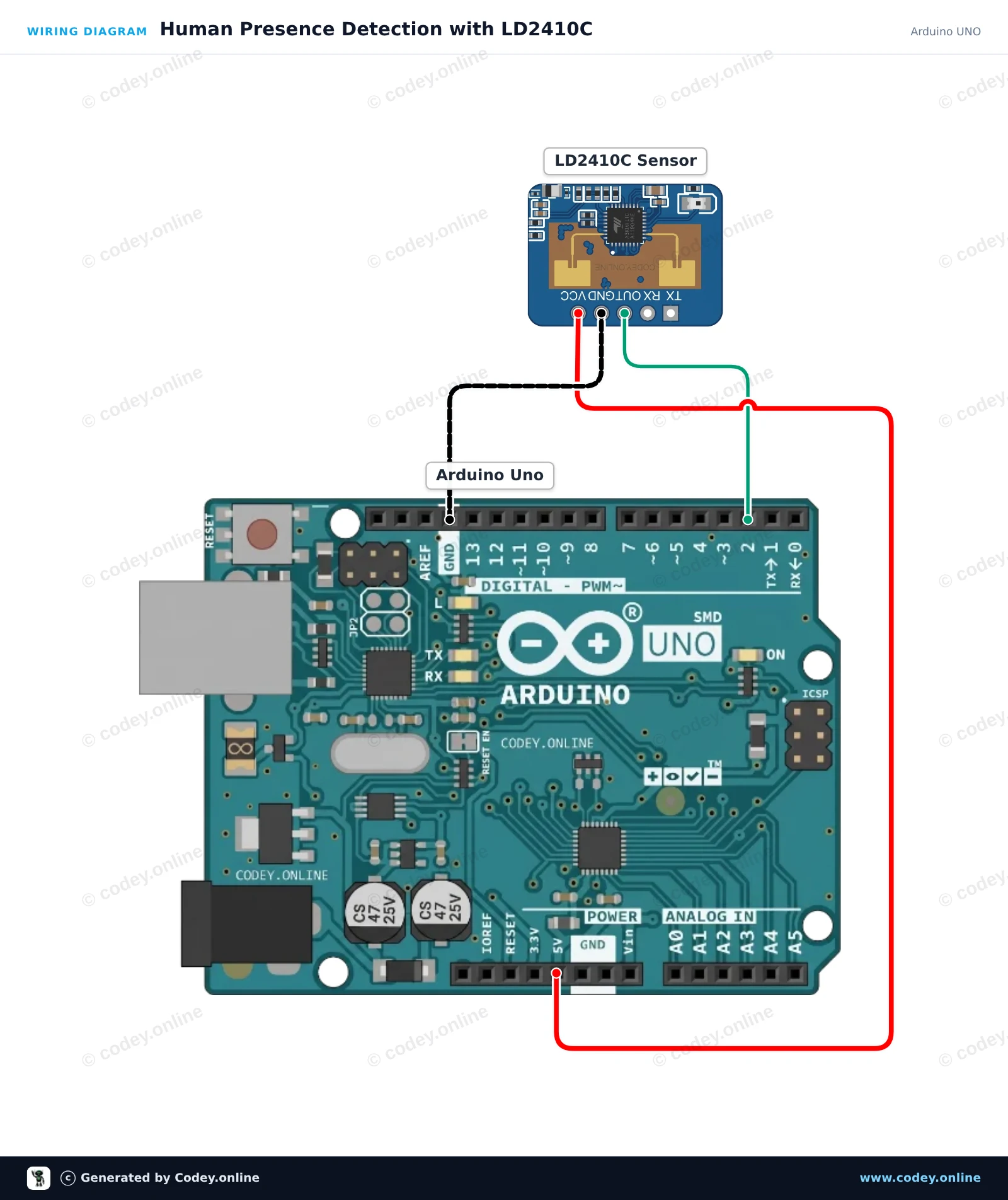

Anschlussplan: LD2410C 24GHz Menschliche Anwesenheitssensor-Modul an einem Arduino UNO
Anschlussplan · Zum Vergrößern klicken

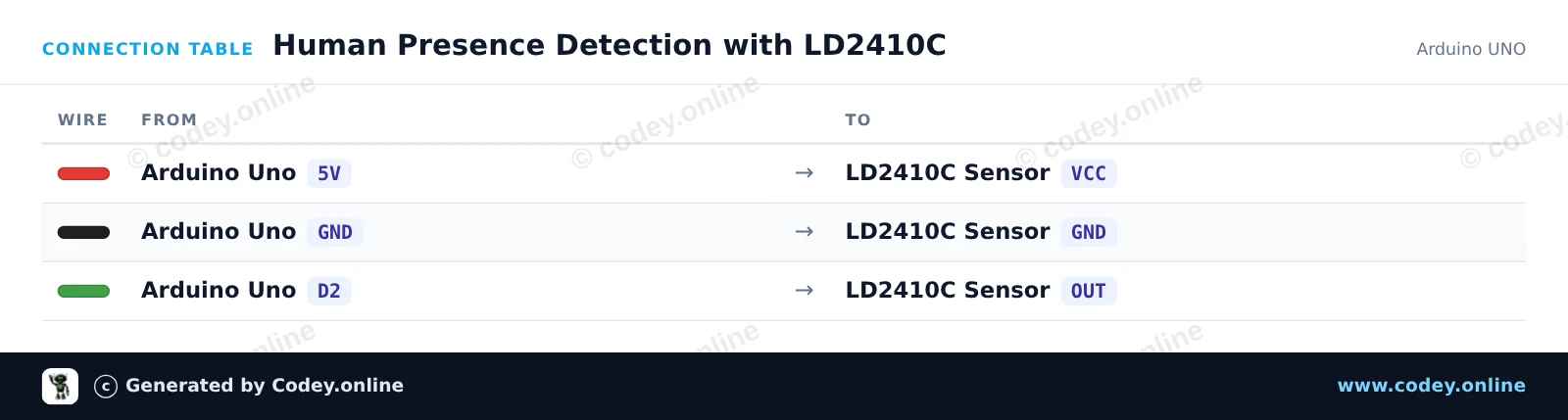

Anschlusstabelle: LD2410C 24GHz Menschliche Anwesenheitssensor-Modul an einem Arduino UNO
Anschlusstabelle · Zum Vergrößern klicken
Human_Presence_Detection_with_LD2410C.ino · kompiliert und getestet
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : Human Presence Detection with LD2410C
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : Human Presence Sensor LD2410C
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// LD2410C Human Presence Detection Example
// Reads the OUT pin to detect human presence

const int PRESENCE_PIN = 2;
const int LED_PIN = 13;

int lastState = -1;

void setup() {
  pinMode(PRESENCE_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);

  Serial.begin(115200);
  Serial.println(F("LD2410C Presence Sensor Ready"));
}

void loop() {
  int currentState = digitalRead(PRESENCE_PIN);

  // Update on state change
  if (currentState != lastState) {
    lastState = currentState;

    if (currentState == HIGH) {
      digitalWrite(LED_PIN, HIGH);
      Serial.println(F("Target detected: Presence confirmed!"));
    } else {
      digitalWrite(LED_PIN, LOW);
      Serial.println(F("No target detected."));
    }
  }

  delay(50);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

LD2410C Menschenerkennung

Diese Schaltung liest in Echtzeit mmWave-Radardaten vom LD2410C-Sensor über UART mit ESP32 Serial2 aus. Ein Spannungsteiler aus Widerständen (1kΩ / 2kΩ) reduziert den 5V-TX-Ausgang des Sensors sicher auf 3.3V für den ESP32 RX2-Pin. Anwesenheit, stationäre Ziele und bewegte Ziele werden über den Serial Monitor ausgegeben.

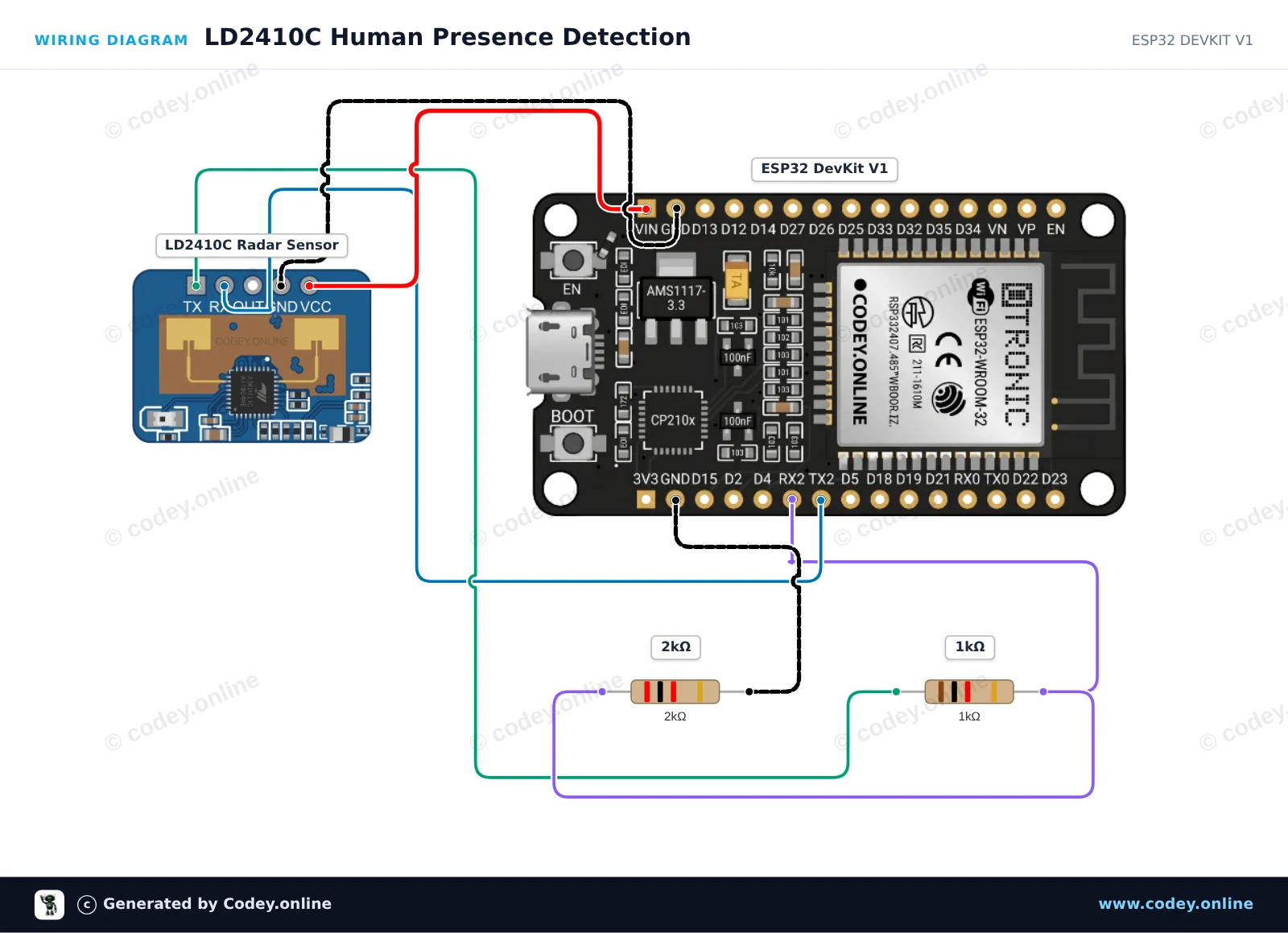

Anschlussplan: LD2410C 24GHz Menschliche Anwesenheitssensor-Modul an einem ESP32 DevKit V1
Anschlussplan · Zum Vergrößern klicken

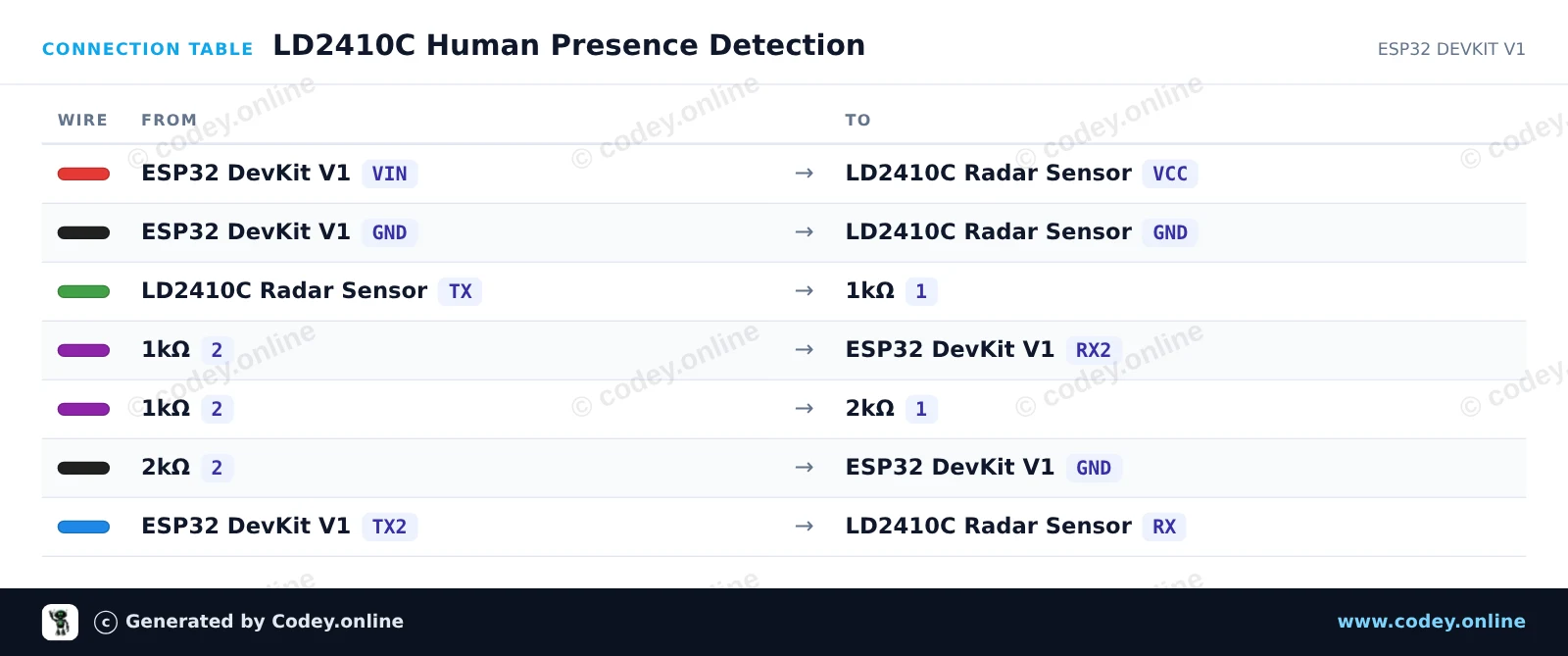

Anschlusstabelle: LD2410C 24GHz Menschliche Anwesenheitssensor-Modul an einem ESP32 DevKit V1
Anschlusstabelle · Zum Vergrößern klicken
LD2410C_Human_Presence_Detection.ino · kompiliert und getestet
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : LD2410C Human Presence Detection
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : Human Presence Sensor LD2410C
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <ld2410.h>

ld2410 radar;
uint32_t lastPrint = 0;

void setup() {
  Serial.begin(115200);
  // LD2410C default baud rate is 256000 on Serial2 (RX: 16, TX: 17)
  Serial2.begin(256000, SERIAL_8N1, 16, 17);

  Serial.println("Connecting to LD2410C sensor...");
  if (radar.begin(Serial2)) {
    Serial.println("LD2410C sensor initialized successfully!");
  } else {
    Serial.println("Sensor initialization failed. Check wiring and power.");
  }
}

void loop() {
  radar.read();

  if (radar.isConnected() && (millis() - lastPrint > 500)) {
    lastPrint = millis();

    if (radar.presenceDetected()) {
      Serial.print("Presence: DETECTED | ");
      if (radar.movingTargetDetected()) {
        Serial.print("Moving Target: ");
        Serial.print(radar.movingTargetDistance());
        Serial.print(" cm | ");
      }
      if (radar.stationaryTargetDetected()) {
        Serial.print("Stationary Target: ");
        Serial.print(radar.stationaryTargetDistance());
        Serial.print(" cm");
      }
      Serial.println();
    } else {
      Serial.println("Presence: None");
    }
  }
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

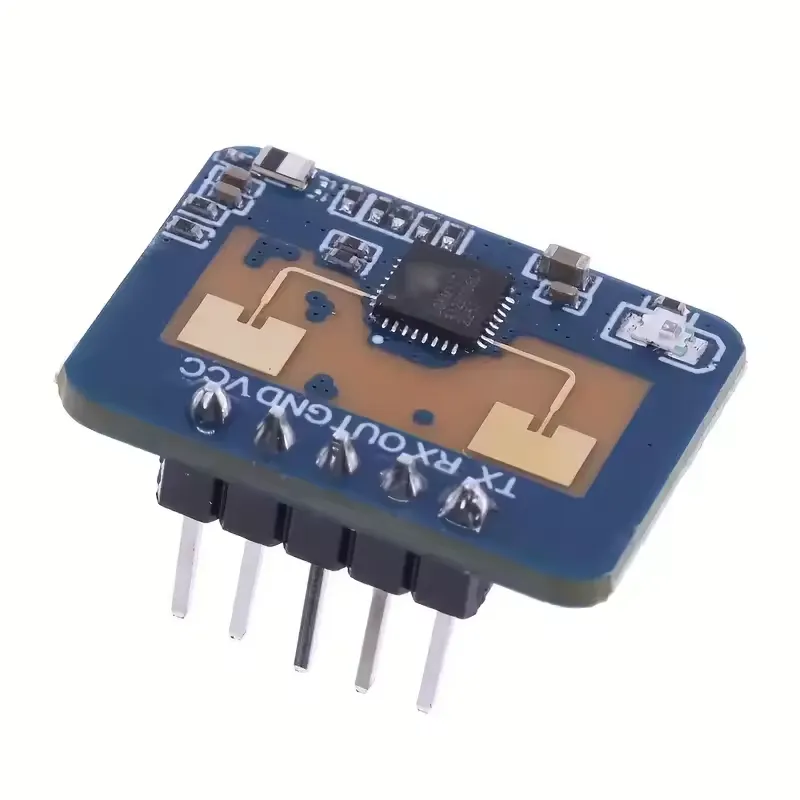

LD2410C 24GHz Menschliche Anwesenheitssensor-Modul

Der LD2410C ist ein fortschrittlicher Anwesenheitssensor, der menschliche Bewegungen mithilfe von 24 GHz FMCW-Millimeterwellenradar erkennt. Im Gegensatz zu herkömmlichen PIR-Sensoren arbeitet dieses Modul über Mikrowellen und den Doppler-Effekt, wodurch es Bewegungen durch nahezu alle Materialien hindurch wahrnehmen kann, außer Metall.

Wichtigste Merkmale

  • Erfassungsbereich von 0,75 bis 6 Meter mit einem Erfassungswinkel von ± 60°
  • Erkennt sowohl bewegte als auch stehende Personen
  • Status auslesbar über "OUT"-Pin, UART-Schnittstelle oder Bluetooth
  • Einstellbare Empfindlichkeit, Erfassungsbereiche und Verzögerung per App oder PC
  • Arbeitet zwischen -40 °C und +85 °C, unempfindlich gegenüber Licht, Staub und Feuchtigkeit
  • Kompakte Größe: 22 x 16 mm und geringer Stromverbrauch von 79 mA bei 5 V
  • Plug-and-Play mit 5-Pin-Anschluss, geeignet für Arduino, Raspberry Pi, ESP32
  • Kompatibel mit Home Assistant und ESP Home

Verwendungsmöglichkeiten

  • Direkte Kopplung an Home Assistant via Bluetooth für smarte Automatisierung
  • Konfiguration mit der HLKRadarTool-App (Android/iOS) zur Anpassung von Verzögerung und Erfassungsdistanz
  • Auslesen mit Mikrocontrollern wie ESP32 über die verfügbare LD2410-Bibliothek
  • Anwendungen in intelligenter Beleuchtung, HVAC-Systemen und Sicherheit

Technische Details

  • Versorgung: 5 V
  • Stromverbrauch: 79 mA
  • Abmessungen: 22 x 16 mm
  • Erfassungstechnik: 24 GHz FMCW-Radar, Doppler-Effekt
  • Schnittstellen: OUT-Pin, UART, Bluetooth
  • Temperaturbereich: -40 °C bis +85 °C

Der LD2410C bietet eine zuverlässige und flexible Lösung zur Erkennung menschlicher Anwesenheit, selbst in anspruchsvollen Umgebungen. Dank der einfachen Integration und umfangreichen Einstellmöglichkeiten eignet sich dieser Sensor für verschiedene smarte Anwendungen, ohne dass du umfangreiche Programmierkenntnisse benötigst.

  • Präsenzsensor
  • Einstellbar
  • Bluetooth-Verbindung
  • 22 x 16 mm
Beim Abspielen wird das Video von YouTube geladen.

Warum dieses Produkt wählen?

  • Bewegt und stillstehend – Erkennt bewegte und stillstehende Personen.
  • Einstellbar per App – Empfindlichkeit, Bereiche und Verzögerung anpassbar.
  • Funktioniert durch Materialien – Erkennung durch nahezu alle Materialien, außer Metall.
  • Plug-and-Play-Anschluss – Funktioniert direkt mit 5-poligem Anschluss.
  • Kompaktes Format – 22 x 16 mm, passt problemlos in Projekte.
Spezifikationen
Kompaktes Format22 x 16 mm und niedriger Stromverbrauch von 79 mA bei 5 V
Stromversorgung5 V
Abmessungen22 x 16 mm
Anschluss5-poliger Anschluss
SchnittstelleOUT-Pin, UART, Bluetooth
Geeignet fürArduino, Raspberry Pi, ESP32
Temperaturbereich-40 °C bis +85 °C
Stromverbrauch79 mA
Detektionstechnik24 GHz FMCW-Radar, Dopplereffekt
Erfassungsbereich0,75 bis 6 Meter
Erfassungswinkel± 60°
