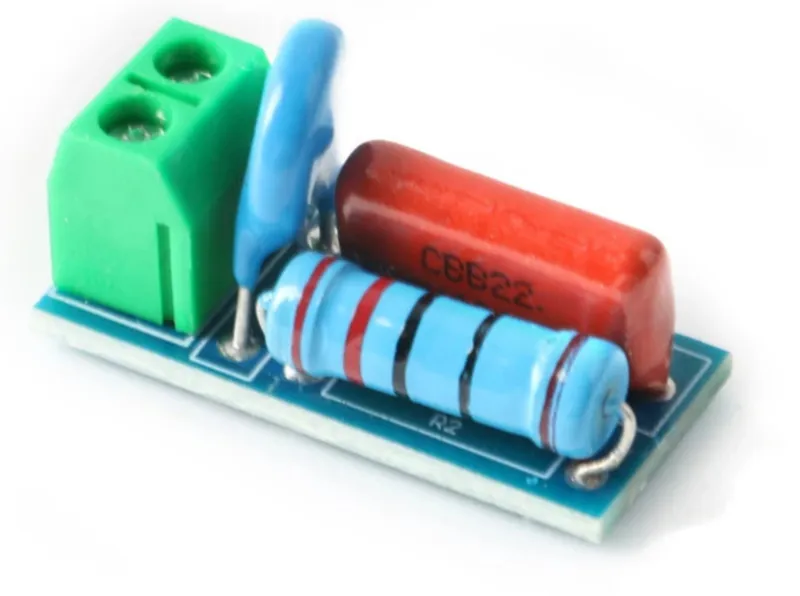

RC-Snubber-Schaltung

RC-Absorptionsschaltung wird auch RC-Snubber-Schaltung genannt. Es ist eine Schaltungsstruktur, in der ein Widerstand und ein Kondensator in Reihe geschaltet und parallel zum Schalter geschaltet sind. Sie wird verwendet, um die Spannungs- und Stromwellen zu verbessern, die beim Ein- und Ausschalten elektronischer Leistungsgeräte entstehen. Das RC-Absorptionsmodul kann die induzierte elektromotorische Kraft verhindern, die erzeugt wird, wenn die induktive Last ein- und ausgeschaltet wird, um Schäden an Schaltgeräten wie Relais und Thyristoren zu verursachen, elektromagnetische Störungen zu verhindern und die Anti-Interferenz-Fähigkeit des Einchip-Mikrocomputers zu erhöhen.

Last: geeignet für AC oder DC 5-400V induktive Last (Last weniger als 1000W)


Widerstand: 220 Ohm

Kondensator:

  • CBB22 104J630V
  • 0.1uF
  • 630V
  • 5% Toleranz

Varistor:

  • Wechselspannung: 300V
  • Nenn-Gleichspannung: 385V
  • Maximale Klemmspannung Vc: 775V
  • Varistor-Gehäusetyp: Scheibe 10mm
  • Varistor-Typ: Metalloxidvaristor
  • Spitzenstoßstrom @ 8/20µs: 2.5kA
  • Minimale Betriebstemperatur: -40°C
  • Maximale Betriebstemperatur: 105°C
  • Spitzenenergie (10/1000uS): 70J
  • Schutz
  • AC/DC-Betrieb
  • Scheibe 10mm
  • Snubberkreis

Warum dieses Produkt wählen?

  • Schützt Schalter – Verhindert Schäden durch induktive Lasten.
  • Weniger elektromagnetische Störungen – Hilft, elektromagnetische Interferenzen zu vermeiden.
  • Geeignet für AC/DC – Für 5-400V induktive Lasten.
  • Last bis 1000W – Geeignet für Lasten unter 1000W.
Spezifikationen
Leistung1000W
Widerstand220 Ohm
Betriebstemperatur105°C
Minimale Betriebstemperatur-40°C
Kapazität0.1uF
Toleranz5%
Wechselspannung300V
Nenn-Gleichspannung385V
Maximale Klemmspannung Vc775V
Varistor-GehäusetypScheibe 10mm
Varistor-TypMetalloxid-Varistor
Spitzenstoßstrom @ 8/20µs2.5kA
Spitzenenergie (10/1000uS)70J
KondensatortypCBB22 104J630V
