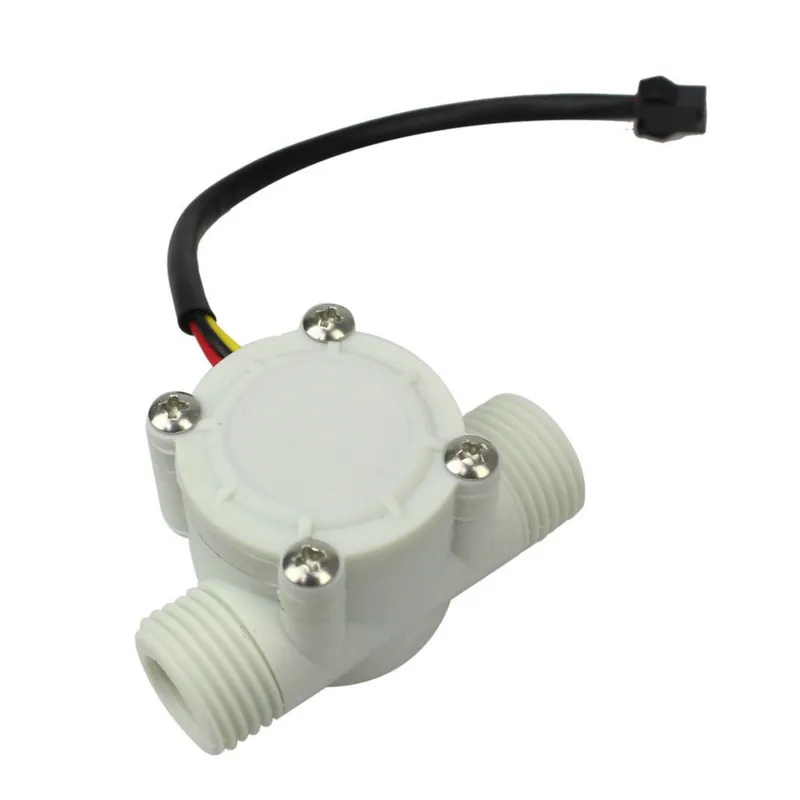

Wasserdurchflusssensor YF-S201

Wasserdurchflusssensor zur Messung der Durchflussgeschwindigkeit von Wasser oder anderen Flüssigkeiten. Diesen Sensor schließt du zwischen eine Wasserleitung oder einen Wasserschlauch an und er verwendet einen Pinwheel-Sensor, um zu messen, wie viel Flüssigkeit hindurchfließt. Das Pinwheel hat einen kleinen Magneten befestigt und einen Hall-Effekt-Magnetsensor auf der anderen Seite des Kunststoffrohrs, der messen kann, wie viele Umdrehungen das Pinwheel durch die Kunststoffwand gemacht hat.

Der Wasserdurchflusssensor wird mit drei Drähten geliefert: rot (5-18VDC), schwarz (Masse) und gelb (Hall-Effekt-Pulsausgang). Durch das Zählen der Pulse des Sensorausgangs kannst du den Flüssigkeitsdurchfluss verfolgen: Jeder Puls entspricht etwa 2.25 Milliliter. Bitte beachte, dass dies kein präziser Sensor ist und der Puls je nach Durchflussgeschwindigkeit, Flüssigkeitsdruck und Sensorausrichtung variieren kann. Eine sorgfältige Kalibrierung ist erforderlich, wenn mehr als 10% Genauigkeit benötigt wird.

Wasserdurchflusssensor-Spezifikationen:

  • Typ: YF-S201
  • Maximal 30 Liter pro Minute
  • Betriebsspannung: 5 bis 18VDC
  • Max current draw: 15mA @ 5V
  • Flow Rate: 1 bis 30 Liters/Minuut
  • Temperatur range: -25 to 80°C
  • Humidity Range: 35%-80% RH
  • Maximale Wasser druck: 1.75Mpa
  • Rohr-/Anschlussdurchmesser: 1/2″ / 20mm
  • Farbe: weiß

Abmessungen
Länge: 6,2cm
Breite: 3,5cm
Höhe: 3,6cm

  • Durchflusssensor
  • Hall-Effekt-Sensor
  • 3 Drähte
  • Kompakte Größe
Beim Abspielen wird das Video von YouTube geladen.

Warum dieses Produkt wählen?

  • Durchflussgeschwindigkeit messen – Misst die Strömungsgeschwindigkeit von Wasser und anderen Flüssigkeiten.
  • Impulse zählen – Jeder Impuls zeigt den Durchfluss an.
  • Zwischen die Leitung anschließen – Wird zwischen Wasserleitung oder Schlauch angebracht.
  • Drei Drähte mitgeliefert – Wird mit rotem, schwarzem und gelbem Draht geliefert.
Spezifikationen
Breite3,5 cm
Farbeweiß
Länge6,2 cm
TypYF-S201
Höhe3,6 cm
Feuchtigkeitsbereich35%-80% RH
Betrieben mit5 bis 18VDC
Maximaler Stromverbrauch15mA @ 5V
Durchflussrate1 bis 30 Liter/Minute
Temperaturbereich-25 bis 80°C
Maximaler Wasserdruck1.75Mpa
Rohr- / Anschlussdurchmesser1/2″ / 20mm
Jeder Puls2,25 ml

Im Lieferumfang

  • Wasserdurchflusssensor
  • 3 × Drähte
