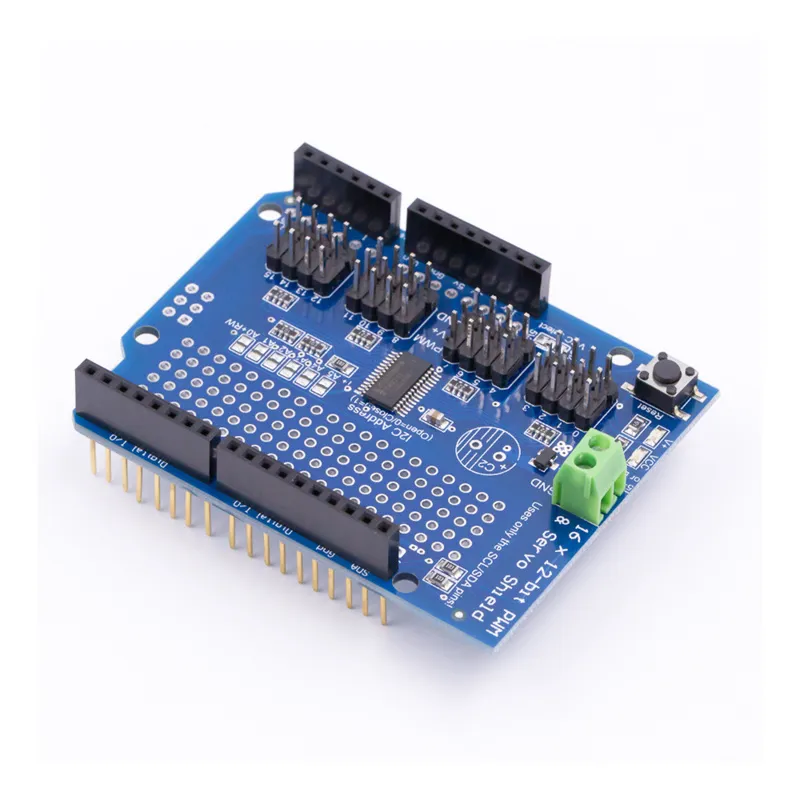

16-Kanal 12-Bit PWM- und Servo-Shield mit I2C-Schnittstelle für Arduino UNO R3

Ideal, um einen Roboter mit vielen Servos wie einen Hexpod Walker zu bauen. Oder vielleicht möchtest du sehr viele LEDs mit präziser PWM-Ausgabe ansteuern. Dann stellst du fest, dass der Arduino zu wenige PWM-Ausgänge hat oder dass sie mit einem anderen Shield kollidieren! Was nun? Du könntest es aufgeben ODER du könntest dieses praktische PWM- und Servo-Driver-Shield nehmen. Dieses Shield funktioniert mit allen Arduinos, die Shields unterstützen.
Der Chip auf diesem Shield ist dafür perfekt geeignet. Durch die Verwendung von nur zwei I2C-Pins kannst du 16 unabhängige PWM-Ausgänge ansteuern. Du kannst sogar 62 Shields übereinander stapeln, um insgesamt ganze 992 PWM-Ausgänge anzusteuern. Da I2C ein gemeinsamer Bus ist, kannst du auch andere I2C-Geräte und Sensoren an die SCL/SDA-Pins anschließen, solange ihre Adressen nicht kollidieren.

  • I2C-gesteuerter PWM-Driver mit eingebauter Clock. Das bedeutet, dass du ihn im Gegensatz zur TLC5940-Familie nicht die ganze Zeit vom Mikrocontroller ansteuern musst. Er läuft völlig eigenständig.
  • Geeignet für 5V, du kannst ihn auch von einem 3,3V ESP32, ESP8266 oder Wemos aus ansteuern.
  • I2C-Adresse über 6 Pins einstellbar.
  • Einstellbare PWM-Frequenz bis etwa 1,6kHz.
  • 12-Bit-Auflösung für jeden Ausgang - für Servos bedeutet das eine 4µs-Auflösung bei einer Aktualisierungsrate von 60Hz.
  • Konfigurierbarer Push-Pull- oder Open-Drain-Ausgang

Dieses Shield ist ausgestattet mit:

  • Terminalblöcken für den Stromeingang oder du kannst den Breakout an der Seite verwenden.
  • Schutz gegen falsches Anschließen an den Terminalblöcken.
  • 3-Pin-Anschlüsse in Gruppen von 4, sodass du 16 Servos in einem anschließen kannst.
  • Stapelbares Design.
  • Platz für einen großen Kondensator auf der V+-Leitung (falls du ihn benötigst).
  • 220 Ohm Widerstände an allen Ausgängen, um sie zu schützen und das Ansteuern von LEDs zu erleichtern.

Die Pins sind wie auf dem Bild vorverlötet.

Abmessungen
Länge: 6,8cm
Breite: 5,3cm
Höhe: 2cm

  • Einstellbares PWM
  • I2C-Schnittstelle
  • 6,8 x 5,3 x 2 cm
  • 12-Bit-Auflösung

Warum dieses Produkt wählen?

  • 16 unabhängige Ausgänge – Steuere 16 PWM-Ausgänge separat an.
  • Eigenständig arbeitend – Integrierte Uhr, Mikrocontroller nicht dauerhaft nötig.
  • Stapelbares Design – 62 Shields übereinander für zusätzliche Ausgänge.
  • Einstellbare Frequenz – PWM-Frequenz bis etwa 1,6 kHz.
  • Geschützte Anschlüsse – Schutz vor falschem Anschließen an Terminalblöcken.
  • Servo-Anschluss – 16 Servos über 3-Pin-Anschlüsse verbinden.
Spezifikationen
Breite5,3 cm
Auflösung12-Bit
SchnittstelleI2C
Geeignet fürArduino
Länge6,8 cm
Frequenz1,6 kHz
Höhe2 cm
