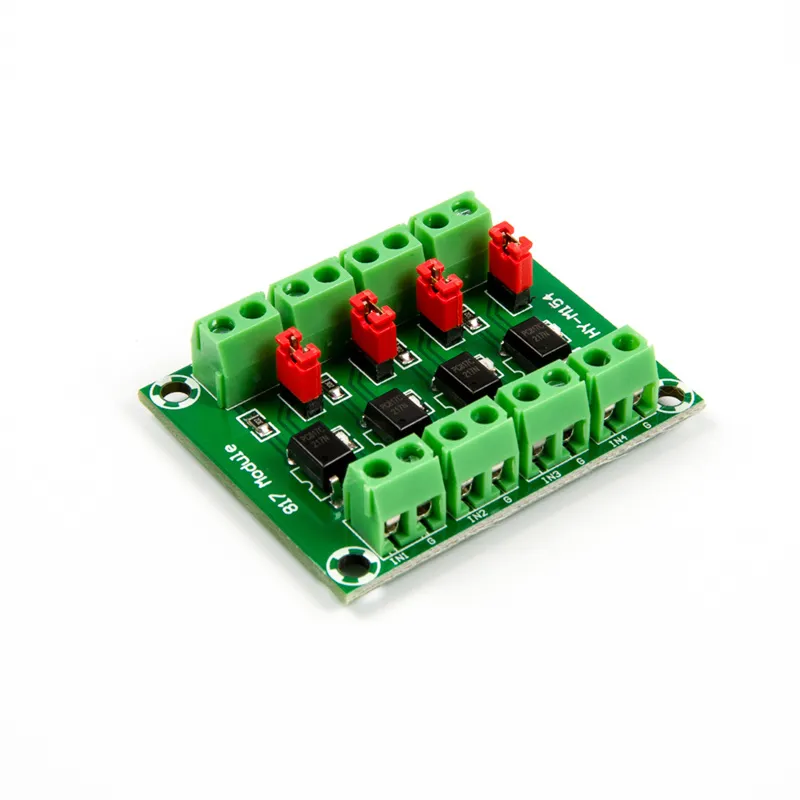

4-Kanal-Optokoppler-Isoliermodul

Dieses Optokoppler-Board ist mit 4 PC817X-Optokopplern ausgestattet. Für eine Erklärung, wie Optokoppler genau funktionieren, empfehlen wir Ihnen, das Video zu diesem Produkt anzusehen (Englisch).

Mit dem Jumper werden die Minus-/GND-Flächen miteinander verbunden für einen Common Ground. Um eine vollständige Isolierung zu erhalten, muss der Jumper also entfernt werden.

width=227

Spannung Eingang (IN1-IN4): 3.6-24V
Spannung Ausgang (V1-V4): 3.6-30V
Maximale Leistung pro Ausgang: 150mW
Maximale Schaltfrequenz: 4kHz
Max. Ausgangsstrom: 10mA

Laden Sie hier das Datenblatt des PC817X-Optokopplers herunter

Abmessungen
Länge: 4,71cm
Breite: 3,8cm
Höhe: 1,2cm

  • Optokoppler-Board
  • Jumper einstellbar
  • 4 kHz
  • 4,71 x 3,8 x 1,2 cm

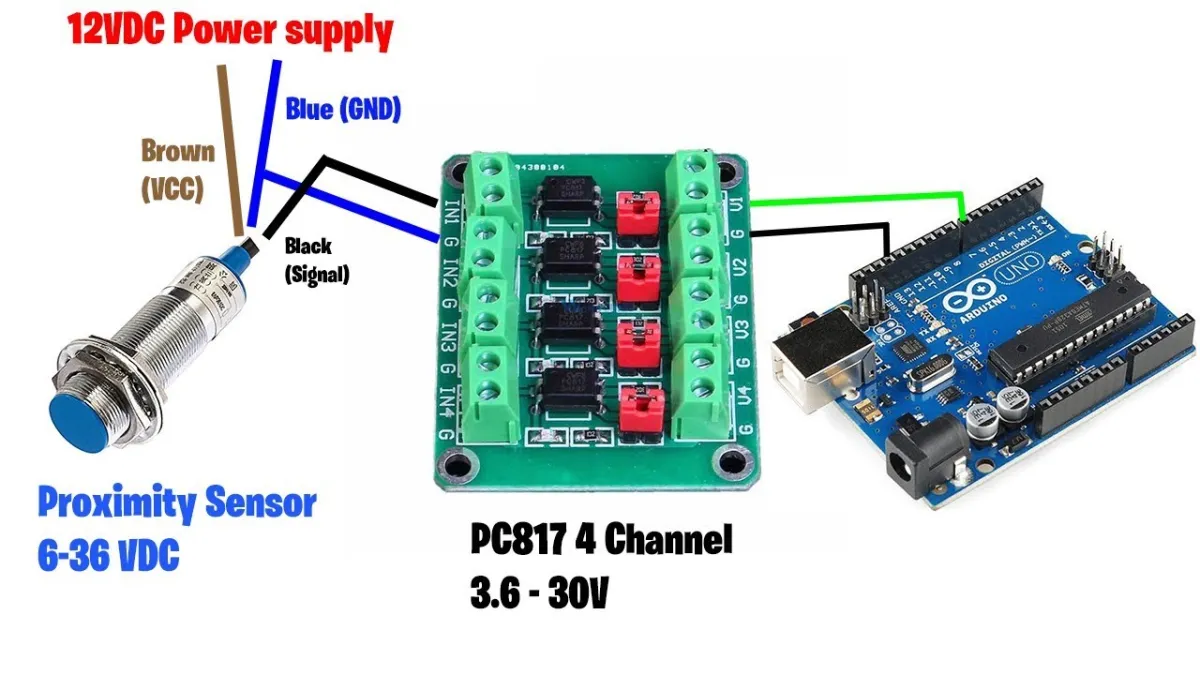

Beim Abspielen wird das Video von YouTube geladen.

Warum dieses Produkt wählen?

  • Vollständige Isolierung – Jumper entfernen für vollständige Isolierung.
  • Gemeinsame Masse möglich – Jumper verbindet Minus-/GND-Flächen.
  • Breite Eingangsspannung – Eingang funktioniert von 3,6 bis 24 V.
  • Höhere Ausgangsspannung – Ausgang unterstützt 3,6 bis 30 V.
  • Schnelle Schaltung – Geeignet bis 4 kHz Schaltfrequenz.
Spezifikationen
Abmessungen4,71 x 3,8 x 1,2 cm
Leistung150mW
Eingangsspannung3.6-24V
Ausgangsspannung3.6-30V
Frequenz4kHz
Ausgangsstrom10mA
