Schaltplan und Codebeispiel

So schließt du den DFPlayer Mini (clone) MP3-Modul mit MicroSD-Kartensteckplatz an einen Arduino UNO oder ESP32 an, mit einem Beispiel-Sketch, den du direkt hochladen kannst.

DFPlayer Mini MP3-Player Demo

Dieses Projekt zeigt, wie man MP3-Audiodateien mit dem DFPlayer Mini-Modul und Arduino Uno abspielt. Stelle sicher, dass deine microSD-Karte in FAT32 formatiert ist und sich eine MP3-Datei in einem 'mp3'-Ordner befindet (oder im Stammverzeichnis als 0001.mp3). Nach dem Einschalten initialisiert Arduino den Player, stellt die Wiedergabelautstärke ein und startet mit dem ersten Audiotrack.

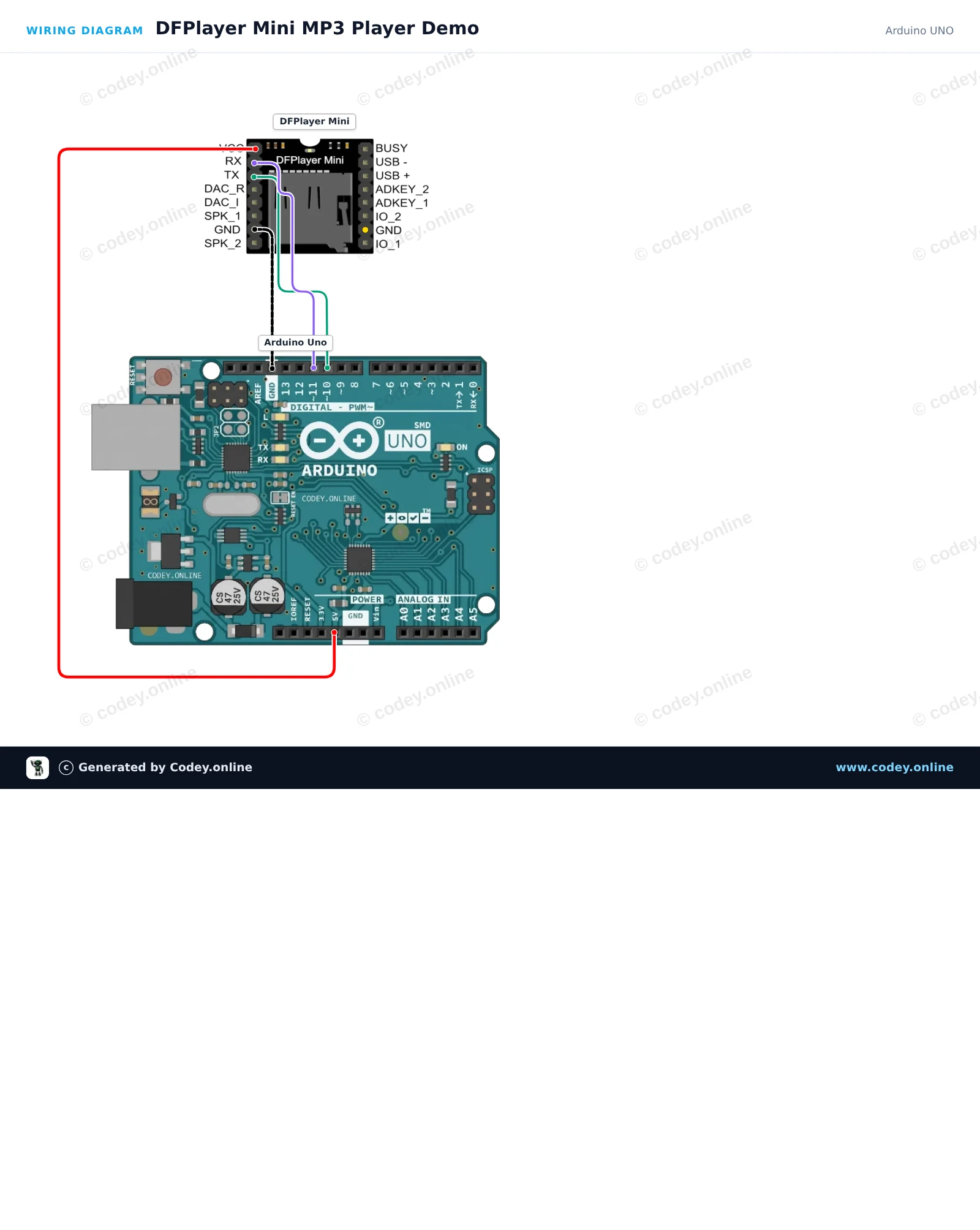

Anschlussplan: DFPlayer Mini (clone) MP3-Modul mit MicroSD-Kartensteckplatz an einem Arduino UNO
Anschlussplan · Zum Vergrößern klicken

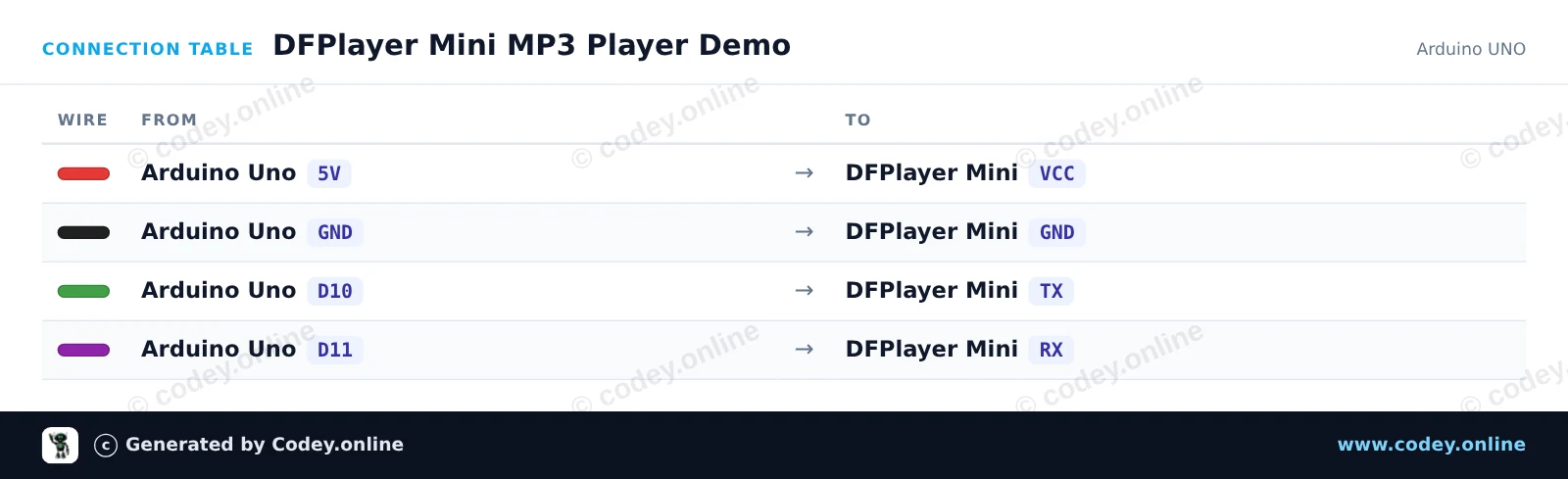

Anschlusstabelle: DFPlayer Mini (clone) MP3-Modul mit MicroSD-Kartensteckplatz an einem Arduino UNO
Anschlusstabelle · Zum Vergrößern klicken
DFPlayer_Mini_MP3_Player_Demo.ino · kompiliert und getestet
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : DFPlayer Mini MP3 Player Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : DF Player Mini
 *  Libraries : DFRobotDFPlayerMini 1.0.6
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <SoftwareSerial.h>
#include <DFRobotDFPlayerMini.h>

// Arduino pin 10 connects to DFPlayer TX, pin 11 connects to DFPlayer RX
SoftwareSerial dfSerial(10, 11);
DFRobotDFPlayerMini myDFPlayer;

void setup() {
  Serial.begin(115200);
  dfSerial.begin(9600);

  Serial.println(F("Initializing DFPlayer Mini..."));

  if (!myDFPlayer.begin(dfSerial)) {
    Serial.println(F("Unable to begin DFPlayer Mini:"));
    Serial.println(F("1. Recheck wiring"));
    Serial.println(F("2. Insert formatted micro SD card with MP3 files"));
    while (true) {
      delay(100);
    }
  }

  Serial.println(F("DFPlayer Mini online."));

  // Set volume (0 to 30)
  myDFPlayer.volume(20);

  // Play the first MP3 file on the micro SD card
  myDFPlayer.play(1);
  Serial.println(F("Playing track 1..."));
}

void loop() {
  // Print status messages if received from the player
  if (myDFPlayer.available()) {
    uint8_t type = myDFPlayer.readType();
    int value = myDFPlayer.read();

    if (type == DFPlayerPlayFinished) {
      Serial.print(F("Track finished: "));
      Serial.println(value);
    }
  }
}

Benötigte Bibliotheken: DFRobotDFPlayerMini 1.0.6

Wiring diagram and example code generated by Codey.online — https://www.codey.online

ESP32 DFPlayer Mini MP3 Player Demo

Dieses Projekt verbindet einen ESP32 mit einem DFPlayer Mini MP3-Modul, um Audiospuren von einer micro SD-Karte über einen angeschlossenen Lautsprecher abzuspielen. Der DFPlayer Mini wird mit 3.3V versorgt, und der ESP32 kommuniziert mit ihm über die Hardware-Serial2 auf GPIO 16 (RX2) und GPIO 17 (TX2). Formatiere deine micro SD-Karte mit FAT32 und lege Audiodateien in einem 'mp3'-Ordner ab (z. B. 0001.mp3), um die Wiedergabe zu starten.

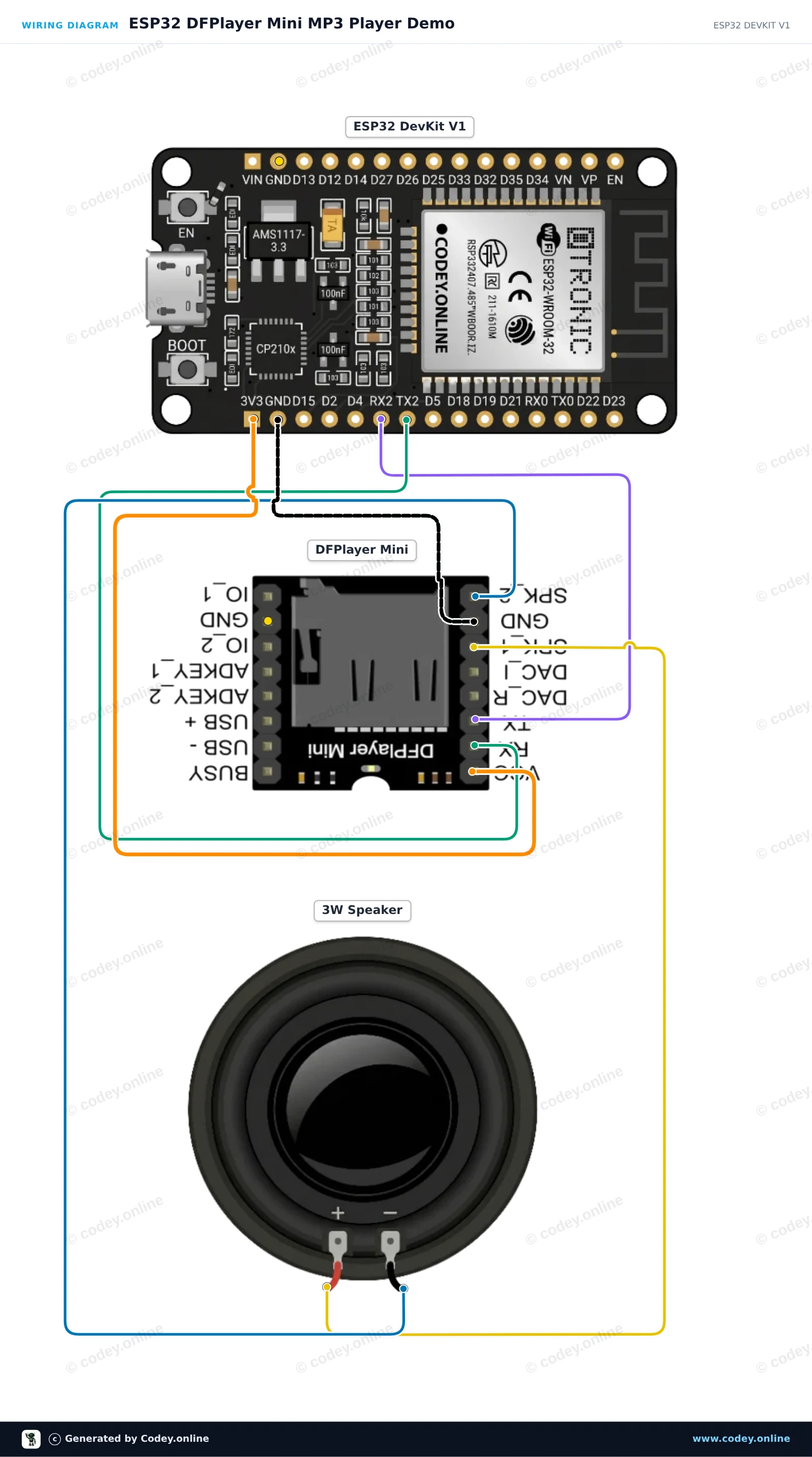

Anschlussplan: DFPlayer Mini (clone) MP3-Modul mit MicroSD-Kartensteckplatz an einem ESP32 DevKit V1
Anschlussplan · Zum Vergrößern klicken

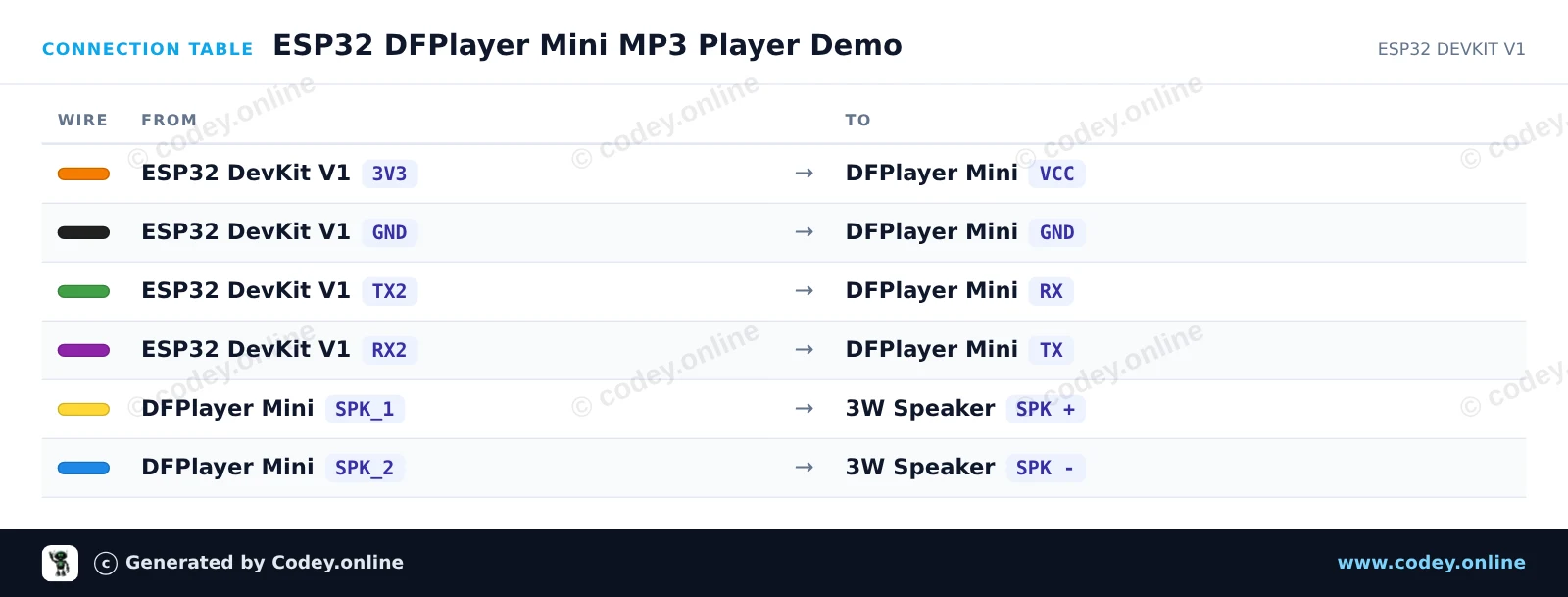

Anschlusstabelle: DFPlayer Mini (clone) MP3-Modul mit MicroSD-Kartensteckplatz an einem ESP32 DevKit V1
Anschlusstabelle · Zum Vergrößern klicken
ESP32_DFPlayer_Mini_MP3_Player_Demo.ino · kompiliert und getestet
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 DFPlayer Mini MP3 Player Demo
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : DF Player Mini
 *  Libraries : DFRobotDFPlayerMini 1.0.6
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <DFRobotDFPlayerMini.h>

DFRobotDFPlayerMini myDFPlayer;

void setup() {
  Serial.begin(115200);
  // Serial2: RX on GPIO 16, TX on GPIO 17
  Serial2.begin(9600, SERIAL_8N1, 16, 17);

  Serial.println(F("Initializing DFPlayer Mini..."));

  if (!myDFPlayer.begin(Serial2)) {
    Serial.println(F("Unable to begin. Check SD card and wiring!"));
    while (true) {
      delay(500);
    }
  }

  Serial.println(F("DFPlayer Mini online."));
  myDFPlayer.volume(20);  // Set volume (0 to 30)
  myDFPlayer.play(1);      // Play track 0001.mp3
}

void loop() {
  // Play next track every 10 seconds
  delay(10000);
  Serial.println(F("Playing next track..."));
  myDFPlayer.next();
}

Benötigte Bibliotheken: DFRobotDFPlayerMini 1.0.6

Wiring diagram and example code generated by Codey.online — https://www.codey.online

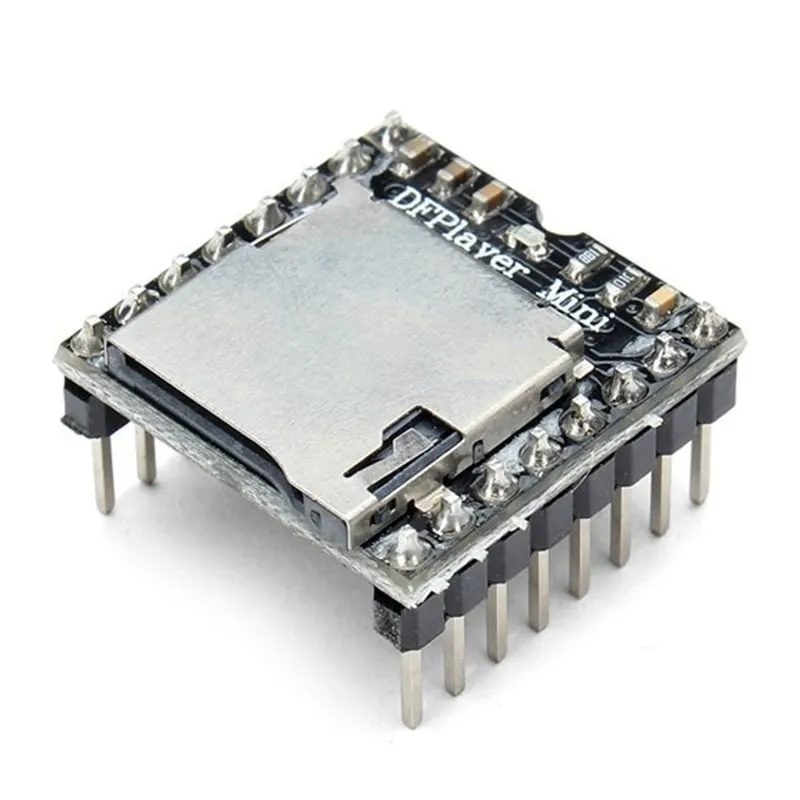

DFPlayer Mini (clone) MP3-Modul mit MicroSD-Kartensteckplatz

Der DFPlayer Mini (clone) ist ein kompaktes und leistungsstarkes MP3-Player-Modul, ideal für Audioanwendungen in Projekten wie Arduino oder anderen Mikrocontrollern. Dieses Modul kann MP3-Dateien direkt von einer microSD-Karte oder einem USB-Stick abspielen, ohne dass zusätzliche Hardware erforderlich ist.

Wichtigste Merkmale:

  • Einfache Bedienung: Steuerbar über serielle Kommunikation, Tasten oder eine Kombination aus beidem.
  • Unterstützt mehrere Formate: Spielt MP3-, WAV- und WMA-Dateien ab.
  • Speicher: Funktioniert mit microSD-Karten bis zu 32 GB.
  • Integrierter Verstärker: Schließen Sie direkt einen Lautsprecher an für klaren Klang ohne zusätzliche Verstärker.
  • Stromversorgung: Arbeitet mit 3.2V bis 5V, ideal für tragbare Projekte.
  • Kompaktes Format: Passt dank der Abmessungen von 22mm x 30mm problemlos in kleine Gehäuse.

Der DFPlayer Mini ist eine vielseitige Lösung für all Ihre audiobezogenen Projekte, egal ob Sie Ihrem Design Soundeffekte hinzufügen oder ein komplettes Audiosystem aufbauen möchten!

ACHTUNG: Dies ist nicht der originale YX5200-Chip. Bestehender Code für den YX5200-Chip muss möglicherweise für die korrekte Funktion angepasst werden.



  • MP3-Player-Modul
  • Serielle Steuerung
  • microSD-Slot
  • Kompaktes Format
Beim Abspielen wird das Video von YouTube geladen.

Warum dieses Produkt wählen?

  • Direktes Abspielen – Spielt von microSD-Karte oder USB-Stick ab.
  • Einfache Bedienung – Seriell, mit Tasten oder kombiniert bedienbar.
  • Mehrere Formate – Unterstützt MP3-, WAV- und WMA-Dateien.
  • Direkter Lautsprecher – Integrierter Verstärker, kein zusätzlicher Verstärker nötig.
  • Kompaktes Format – Passt problemlos in kleine Gehäuse.
Spezifikationen
Kompaktes FormatPasst dank der Abmessungen von 22mm x 30mm problemlos in kleine Gehäuse
StromversorgungFunktioniert mit 3.2V bis 5V, ideal für tragbare Projekte
Abmessungen22mm x 30mm
Geeignet fürArduino und andere Mikrocontroller
Einfache BedienungÜber serielle Kommunikation, Tasten oder eine Kombination aus beidem steuerbar
Unterstützt mehrere FormateSpielt MP3-, WAV- und WMA-Dateien ab
SpeicherFunktioniert mit microSD-Karten bis 32 GB
Integrierter VerstärkerSchließe direkt einen Lautsprecher an für klaren Klang ohne zusätzliche Verstärker
MicroSD-Kartebis 32 GB
