Schaltplan und Codebeispiel

So schließt du den DS3231 Real Time Clock Module I2C (RTC hohe Präzision) an einen Arduino UNO oder ESP32 an, mit einem Beispiel-Sketch, den du direkt hochladen kannst.

DS3231-Echtzeituhr mit Arduino Uno

Dieses Projekt verbindet ein hochpräzises DS3231-RTC-Modul über I2C mit einem Arduino Uno. Der Sketch stellt die RTC auf die Kompilierzeit ein, wenn die Stromversorgung ausgefallen war, und liest dann jede Sekunde das formatierte Datum, die Uhrzeit sowie die Messwerte des eingebauten Temperatursensors aus und gibt sie im Serial Monitor aus.

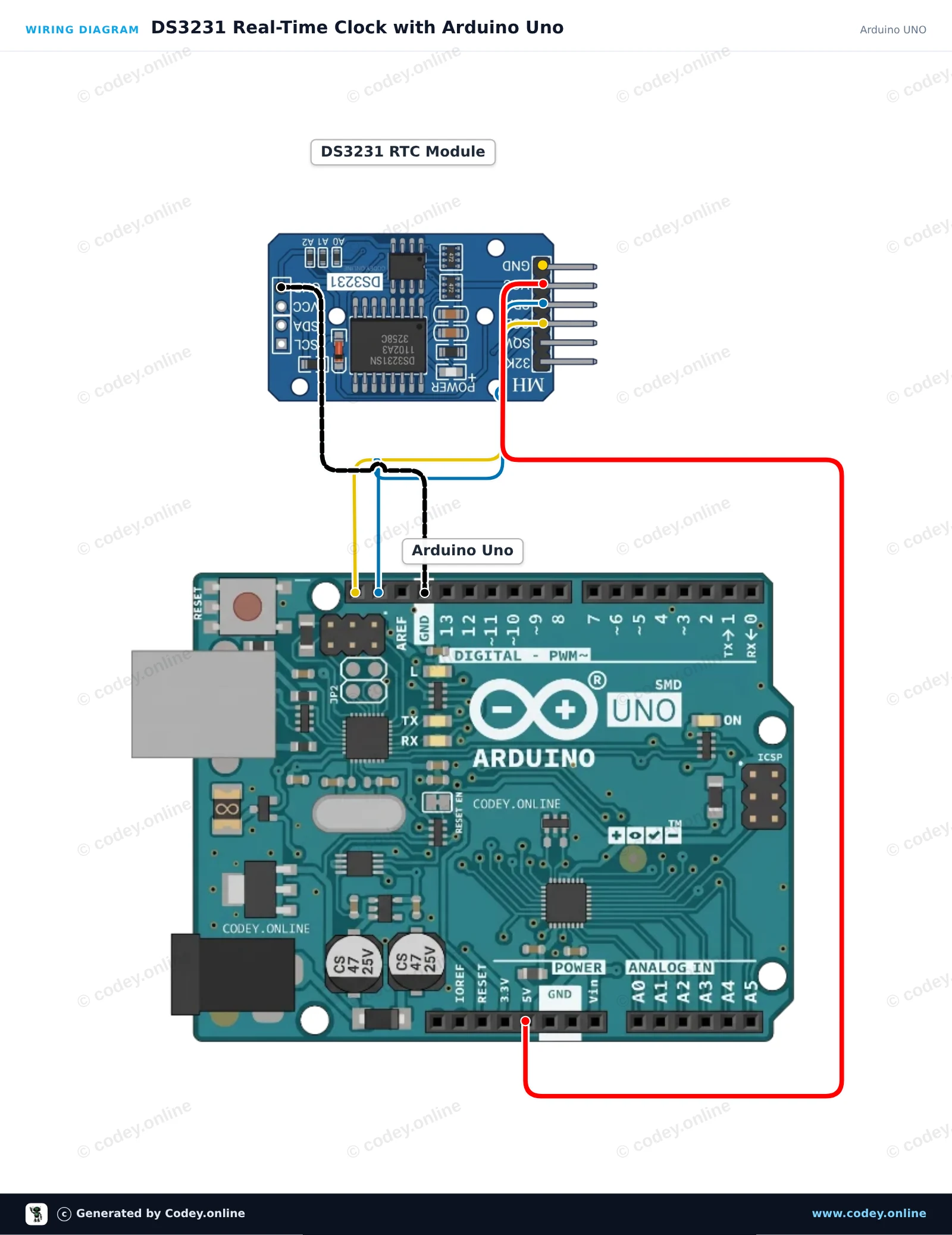

Anschlussplan: DS3231 Real Time Clock Module I2C (RTC hohe Präzision) an einem Arduino UNO
Anschlussplan · Zum Vergrößern klicken

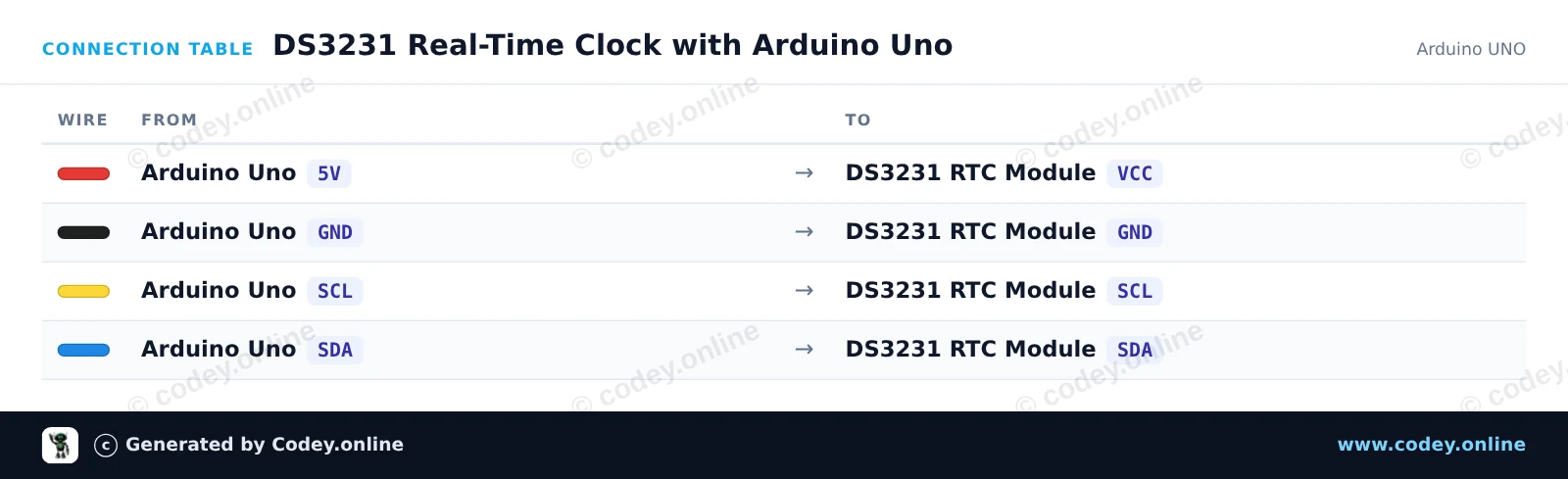

Anschlusstabelle: DS3231 Real Time Clock Module I2C (RTC hohe Präzision) an einem Arduino UNO
Anschlusstabelle · Zum Vergrößern klicken
DS3231_Real_Time_Clock_with_Arduino_Uno.ino · kompiliert und getestet
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : DS3231 Real-Time Clock with Arduino Uno
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : DS3231 Real Time Clock Module I2C
 *  Libraries : RTClib 2.1.4
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <RTClib.h>

RTC_DS3231 rtc;

void setup() {
  Serial.begin(115200);
  while (!Serial);

  if (!rtc.begin()) {
    Serial.println(F("Couldn't find DS3231 RTC"));
    while (1) delay(10);
  }

  if (rtc.lostPower()) {
    Serial.println(F("RTC lost power, setting time to compile time..."));
    rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
  }

  Serial.println(F("DS3231 RTC initialized."));
}

void loop() {
  DateTime now = rtc.now();

  char dateBuffer[11];
  char timeBuffer[9];
  snprintf(dateBuffer, sizeof(dateBuffer), "%04d-%02d-%02d", now.year(), now.month(), now.day());
  snprintf(timeBuffer, sizeof(timeBuffer), "%02d:%02d:%02d", now.hour(), now.minute(), now.second());

  Serial.print(F("Date: "));
  Serial.print(dateBuffer);
  Serial.print(F(" | Time: "));
  Serial.print(timeBuffer);
  Serial.print(F(" | Temp: "));
  Serial.print(rtc.getTemperature());
  Serial.println(F(" C"));

  delay(1000);
}

Benötigte Bibliotheken: RTClib 2.1.4

Wiring diagram and example code generated by Codey.online — https://www.codey.online

ESP32 Echtzeituhr mit DS3231

Dieses Projekt liest das aktuelle Datum, die Uhrzeit und die interne Temperatur des DS3231 Real Time Clock-Moduls über I2C aus. Verbinde das Modul mit der 3.3V-Schiene des ESP32 und den standardmäßigen I2C-Pins und öffne dann den Serial Monitor mit 115200 baud, um den aktuellen Zeitstempel anzuzeigen.

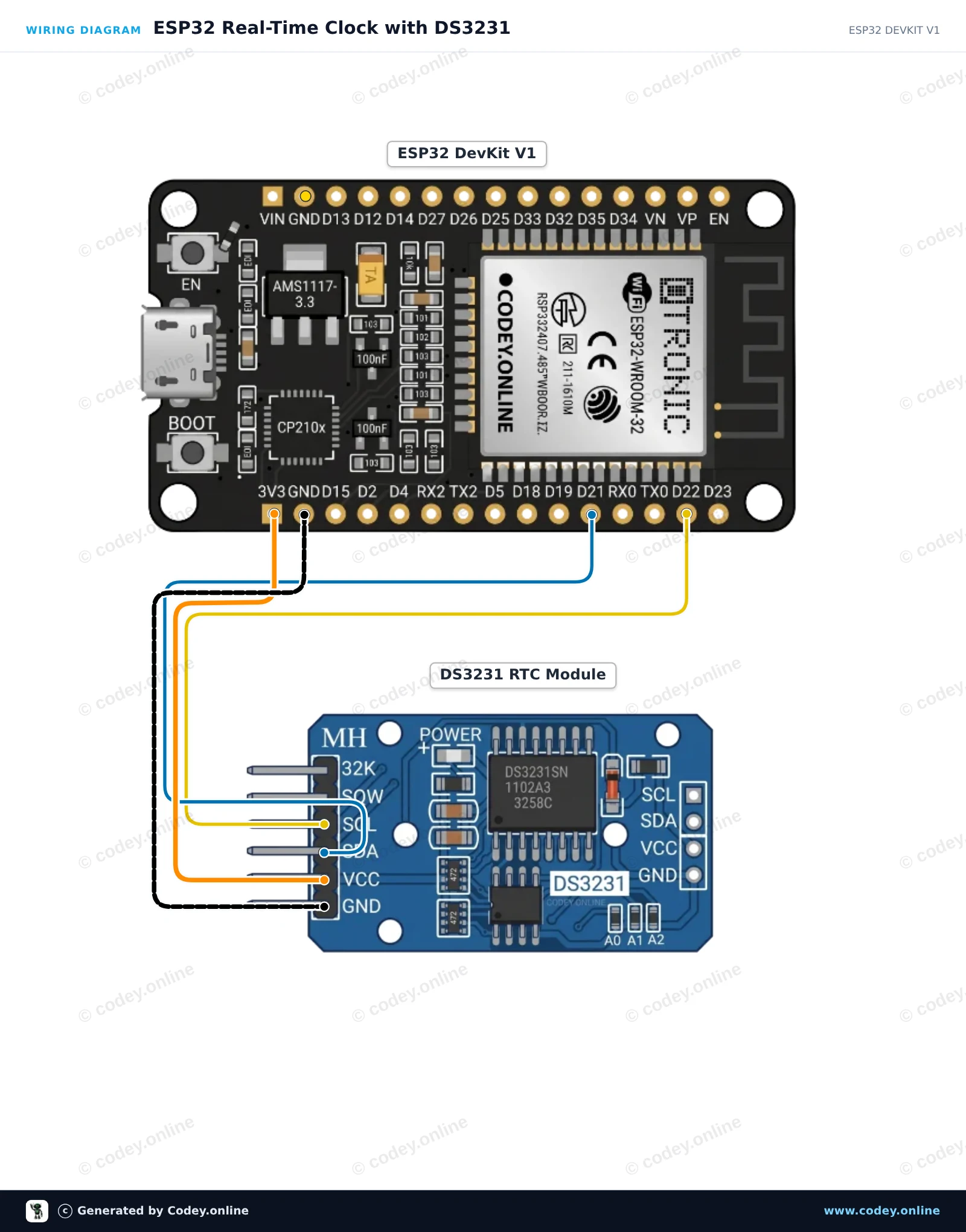

Anschlussplan: DS3231 Real Time Clock Module I2C (RTC hohe Präzision) an einem ESP32 DevKit V1
Anschlussplan · Zum Vergrößern klicken

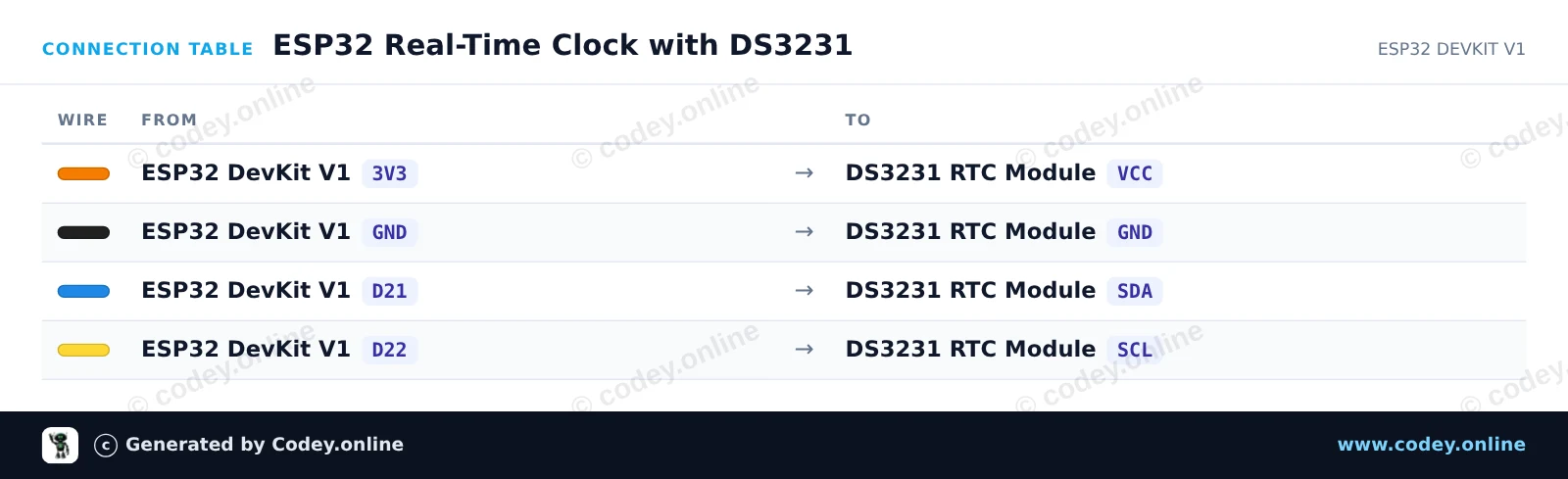

Anschlusstabelle: DS3231 Real Time Clock Module I2C (RTC hohe Präzision) an einem ESP32 DevKit V1
Anschlusstabelle · Zum Vergrößern klicken
ESP32_Real_Time_Clock_with_DS3231.ino · kompiliert und getestet
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 Real-Time Clock with DS3231
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : DS3231 Real Time Clock Module I2C
 *  Libraries : RTClib 2.1.4
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include "RTClib.h"

RTC_DS3231 rtc;

void setup() {
  Serial.begin(115200);
  while (!Serial) { delay(10); }

  Wire.begin(21, 22); // SDA = GPIO 21, SCL = GPIO 22

  if (!rtc.begin()) {
    Serial.println("Couldn't find DS3231 RTC module!");
    while (1) delay(10);
  }

  if (rtc.lostPower()) {
    Serial.println("RTC lost power, setting time to compilation time!");
    rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
  }
}

void loop() {
  DateTime now = rtc.now();

  char buffer[30];
  snprintf(buffer, sizeof(buffer), "%04d-%02d-%02d %02d:%02d:%02d",
           now.year(), now.month(), now.day(),
           now.hour(), now.minute(), now.second());

  Serial.print("Current Time: ");
  Serial.print(buffer);
  Serial.print(" | Temp: ");
  Serial.print(rtc.getTemperature());
  Serial.println(" °C");

  delay(1000);
}

Benötigte Bibliotheken: RTClib 2.1.4

Wiring diagram and example code generated by Codey.online — https://www.codey.online

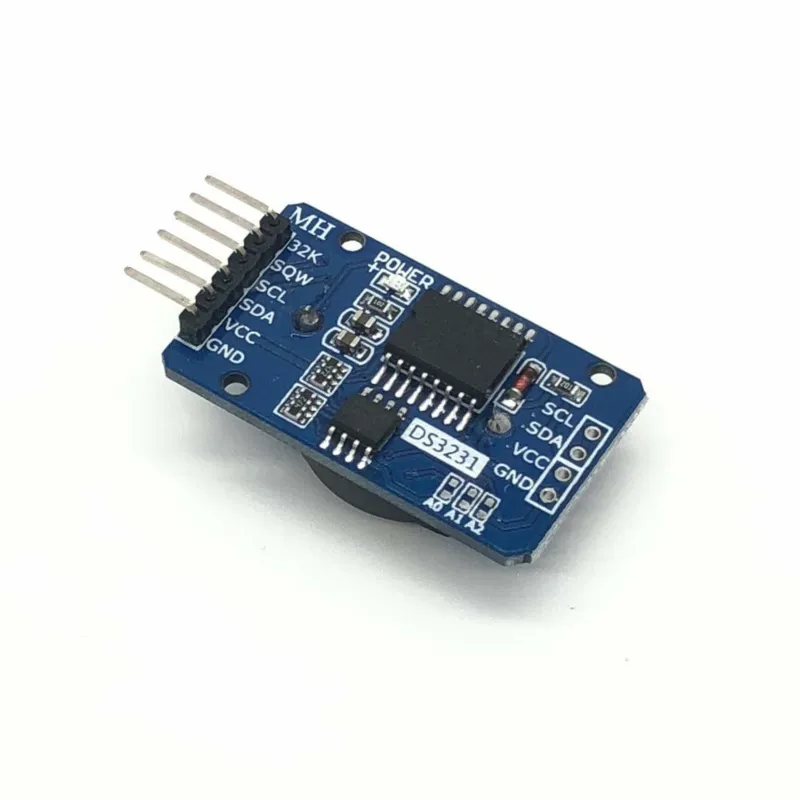

DS3231 Real Time Clock Module I2C (RTC hohe Präzision)

Real-Time-Clock-Modul mit dem DS3231-Chip (. Dieses Modul sorgt dafür, dass der Arduino jederzeit die exakte Uhrzeit kennt. Durch den Anschluss des Arduino an den ´sqw´-Pin ist es möglich, jede Sekunde einen Interrupt zu erzeugen, mit dem Sensorwerte oder ein Display angesprochen werden können.

DS3231 module eigenschappen:

Kommunikation: I2C interface.
Hält die Zeit genau ein, auch wenn das Modul nicht angeschlossen ist (Backup-Batterie)
Jahr - Monat - Tag Stunde : Minute : Sekunde
Anschluss für einen Trigger mit Intervall (1Hz, 4kHz, 8kHz, 32kHz)
56 Bytes Non-volatile memory
Größere Präzision als der DS1307
Zusätzlicher Speicherchip: AT24C32 (32K bytes)
Integrierter Temperatursensor (Abweichung von ±3 °C)

Wird geliefert ohne Batterie

Let op gebruik oplaadbare batterij LIR2032

Abmessungen
Lengte: 3,9cm
Breedte: 2,2cm
Hoogte: 1,2cm

  • DS3231-Chip
  • AT24C32-Chip
  • Temperatursensor
  • Backup-Batterie

Warum dieses Produkt wählen?

  • Exakte Zeit – Hält die Zeit präzise, auch ohne Anschluss.
  • I2C-Schnittstelle – Kommuniziert einfach mit Arduino über I2C.
  • Sekundenimpuls – Der SQW-Pin erzeugt jede Sekunde einen Interrupt.
  • Zusätzlicher Speicher – Enthält 56 Bytes und einen AT24C32-Chip.
  • Temperatursensor – Integrierter Sensor mit einer Abweichung von ±3 °C.
Spezifikationen
Abmessungen3,9 x 2,2 x 1,2 cm
SchnittstelleI2C
Speicher56 bytes
Zusätzlicher SpeicherchipAT24C32
Temperaturabweichung±3 °C

Im Lieferumfang

  • DS3231 RTC-Modul
