GUVA-S12SD UV-Sensormodul

Analoger UV-Licht-zu-Spannungswandler zur Messung der Intensität von UV-Licht.

Das GUVA-S12SD UV-Sensormodul wird zur Erfassung der Intensität ultravioletter Strahlung verwendet. Dieses Modul hat einen analogen Ausgang, der sich mit der Intensität des UV-Lichts verändert.

PAKET ENTHÄLT:

• GUVA-S12SD UV-Lichtsensormodul
• 3-poliger männlicher Header

WICHTIGSTE MERKMALE:

• Erkennt UV-Licht im Bereich von 240nm – 370nm
• Analoge Ausgangsspannung proportional zum UV-Index des auf den Detektor fallenden UV-Lichts
• 3.3 und 5V kompatibel
• Der GUVA-S12SD ist ein echter UV-Detektor, der nur Licht von 240 nm bis 370 nm erkennt, also UV-B und den größten Teil des UV-A-Spektrums. Er erfasst auch den oberen Bereich von UV-C.GUVA-S12SD Responsivity Graph

Die UVC-Wellenlängen werden in Schwarzlichtlampen, Solarien, UV-Strahlern für Reptilien, keimtötenden Sterilisatoren und ähnlichen Anwendungen verwendet. Dieses Modul kann verwendet werden, um den Betrieb dieser Geräte zu überwachen.

Es kann auch verwendet werden, um den UV-Index zu messen, der eine Skala bietet, um zu bestimmen, wie intensiv die UV-Sonne ist und welche Schutzmaßnahmen daher ergriffen werden müssen.

Die UV-Index-Skala wird von der EPA veröffentlicht und soll Menschen Hinweise zur Sonneneinstrahlung und zu den Schutzmaßnahmen geben, die sie ergreifen sollten, um Sonnenschäden auf ein Minimum zu beschränken.

SIG oder SIO = Signalausgang – An MCU-Analogeingang anschließen
GND = Erde
VCC = 2,7V bis 5,5V. Mit Vcc der MCU verbinden (meist 3,3 oder 5V)
Modulmontage
Das Modul wird mit der männlichen Headerleiste lose geliefert. Der Header kann je nach geplanter Verwendung an der Ober- oder Unterseite des Moduls angelötet werden, oder es können Drähte verwendet werden, um die Verbindungen herzustellen.

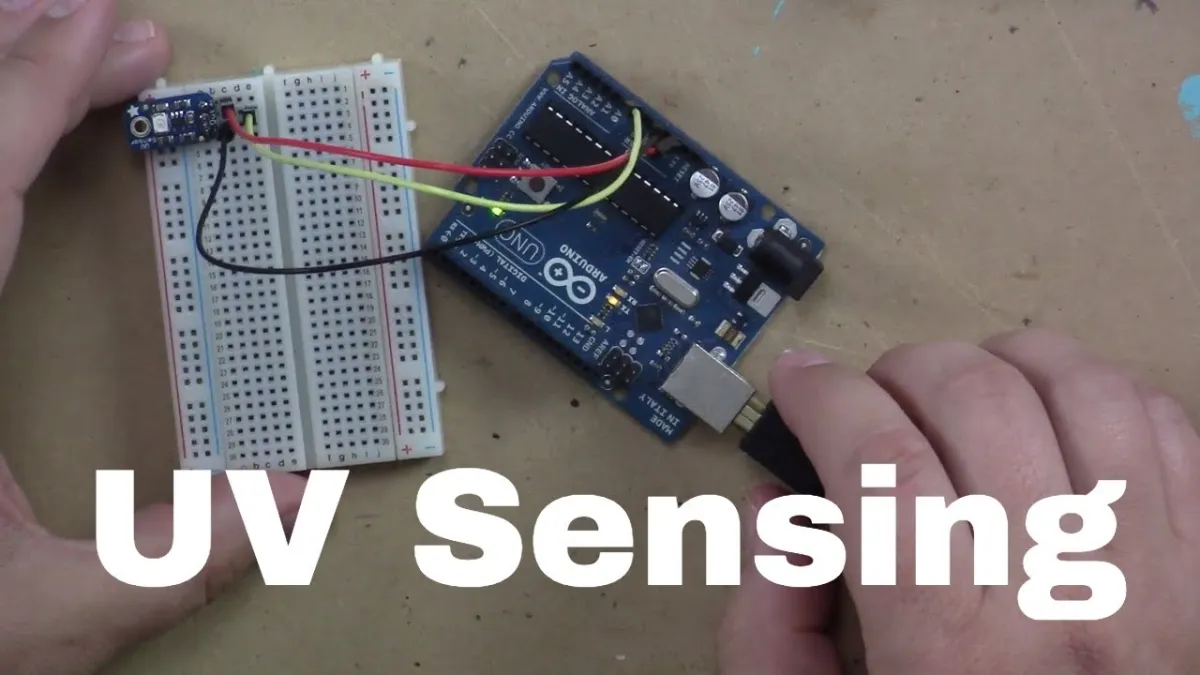

Für die Verwendung auf dem Breadboard platzieren wir die Header unten. Das Löten ist am einfachsten, wenn der Header in ein lötfreies Breadboard gesteckt wird, um ihn während des Lötvorgangs an Ort und Stelle zu halten.

Wie funktioniert das GUVA-S12SD UV-Sensormodul

Das Modul enthält einen LM358-Dual-Opamp, der den aktuellen Ausgang des Sensors in eine Spannung umwandelt und diesen Ausgang dann verstärkt, damit er vom analogen Eingang einer MCU für UV-Messungen gelesen werden kann.

Der Opamp der ersten Stufe gibt eine Spannung aus, die proportional zum Photostrom von 4,3 * Sensor in µA ist. Wenn der Photostrom 0,1 µA (0,09 mW/cm^2) beträgt, dann beträgt der Ausgang 0,43 V

Dies speist eine zweite Opamp-Stufe mit einer zusätzlichen Verstärkung von 6,1x. In diesem Beispiel beträgt der endgültige Ausgang 0,43V x 6,1 = 2,62V.

Wie konfiguriert, ist das Modul vor allem nützlich für die Messung von mäßigen bis mäßig hohen UV-Lichtniveaus oder wenn der Sensor hinter einem Filter mit neutraler Dichte platziert wird, um den Prozentsatz des auf den Sensor fallenden UV zu verringern.

Wenn sehr hohe UV-Niveaus gemessen werden sollen, kann die zweite Verstärkungsstufe umgangen werden. Dies kann erreicht werden, indem der 5,1K-Widerstand "512" kurzgeschlossen und der 1K-Widerstand rechts davon mit der Markierung "01B" oder "102" entfernt wird. Dadurch wird die Verstärkung des Ausgangsverstärkers auf x1 geändert, wodurch er effektiv aus dem Schaltkreis entfernt wird. Mit dieser Änderung wird der UV-Index dann berechnet, indem der Ausgang mit 10 multipliziert wird.

Hinweis: Ab 6/2021 passen wir dieses Modul an und es wird jetzt mit einem 1M-Feedback-Widerstand auf der ersten Stufe geliefert, wie oben erwähnt. Vor diesem Datum betrug der Feedback-Widerstand 10M. 10M-Widerstände sind mit 01F gekennzeichnet, 1M-Widerstände sind mit 01E gekennzeichnet. Mit einem 10M-Feedback-Widerstand ist die erste Stufe 43 * Sensorphotostrom in µA. Wenn der Photostrom 0,1 µA (0,09 mW/cm^2) beträgt, dann beträgt der Ausgang 4,3 V.
