Schaltplan und Codebeispiel

So schließt du den 3-in-1 Sensor Temperatur Luftfeuchtigkeit und Luftdruck | 5V | I2C | Bosch BME280 an einen Arduino UNO oder ESP32 an, mit einem Beispiel-Sketch, den du direkt hochladen kannst.

BME280 Temperatur-, Luftfeuchtigkeits- und Drucksensor

Dieses Projekt liest Temperatur, relative Luftfeuchtigkeit und Luftdruck mit dem BME280-Sensor über I2C aus. Die Umgebungswerte werden alle zwei Sekunden im Serial Monitor ausgegeben. Verbinde den Sensor einfach direkt mit den Arduino Uno-Pins 5V, GND und I2C.

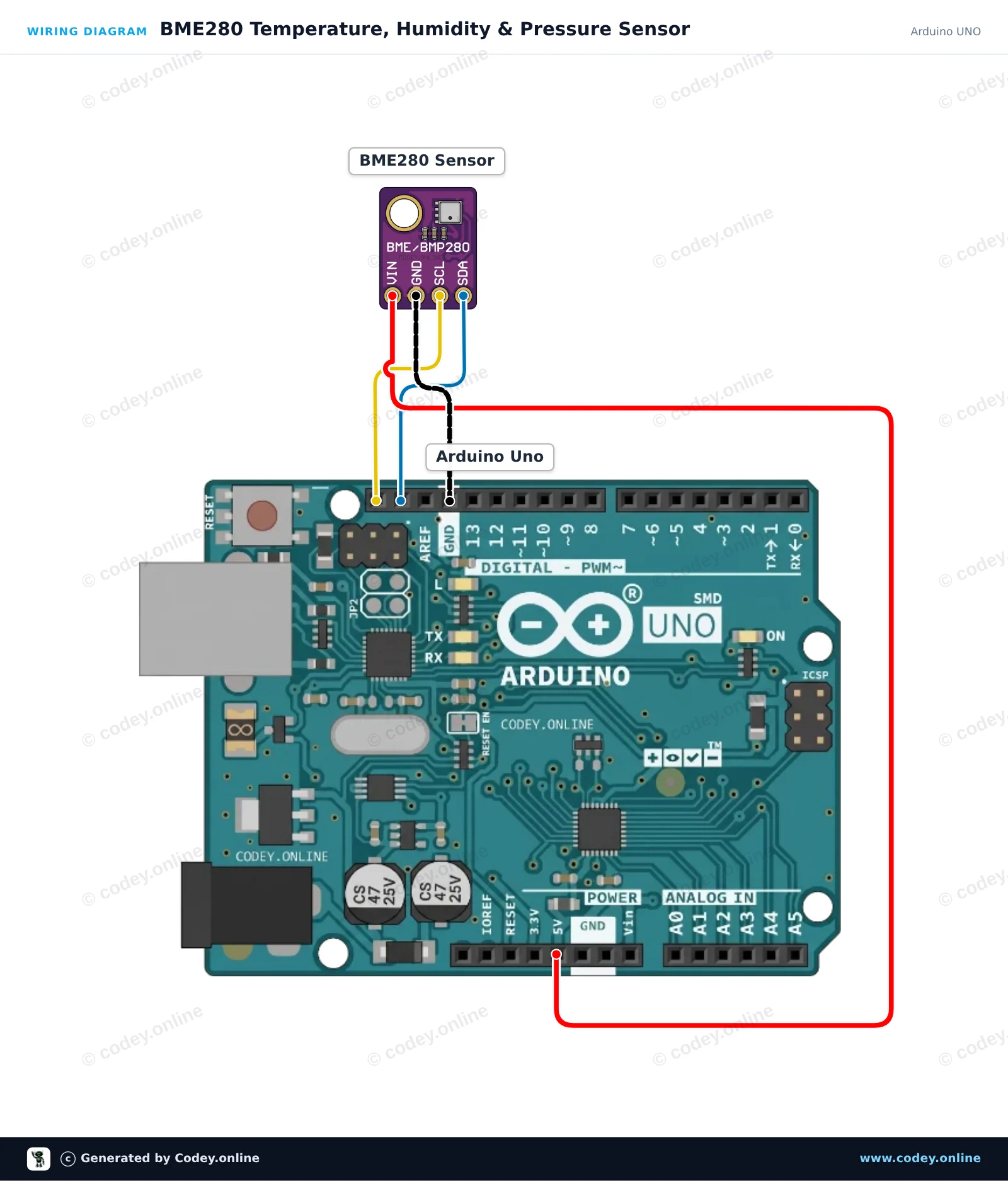

Anschlussplan: 3-in-1 Sensor Temperatur Luftfeuchtigkeit und Luftdruck | 5V | I2C | Bosch BME280 an einem Arduino UNO
Anschlussplan · Zum Vergrößern klicken

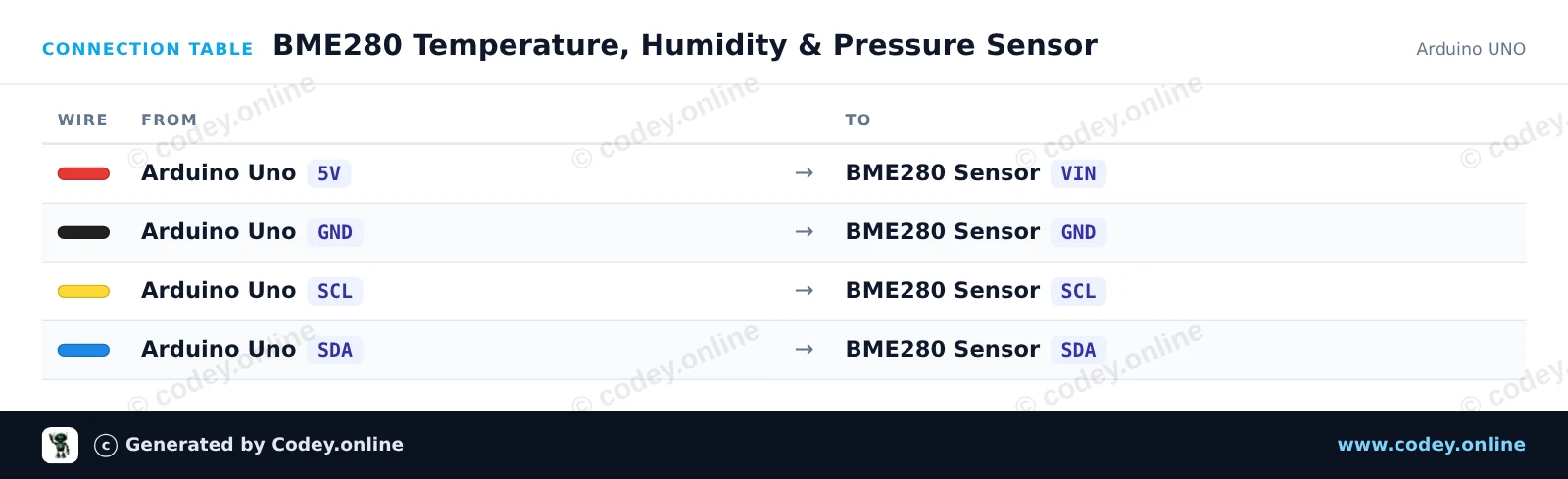

Anschlusstabelle: 3-in-1 Sensor Temperatur Luftfeuchtigkeit und Luftdruck | 5V | I2C | Bosch BME280 an einem Arduino UNO
Anschlusstabelle · Zum Vergrößern klicken
BME280_Temperature_Humidity_Pressure_Sen.ino · kompiliert und getestet
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : BME280 Temperature, Humidity & Pressure Sensor
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : Bosch BME280 5V 3-in-1 sensor Temperature Humidity and Air Pressure
 *  Libraries : Adafruit BME280 Library 2.3.0, Adafruit Unified Sensor 1.1.15
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BME280.h>

Adafruit_BME280 bme;

void setup() {
  Serial.begin(115200);
  while (!Serial) {
    delay(10);
  }

  Serial.println(F("--- BME280 Sensor Test ---"));

  // Try I2C address 0x76 first, fallback to 0x77 if needed
  if (!bme.begin(0x76) && !bme.begin(0x77)) {
    Serial.println(F("Could not find a valid BME280 sensor! Check wiring."));
    while (1) {
      delay(100);
    }
  }

  Serial.println(F("BME280 sensor initialized successfully."));
}

void loop() {
  float temperature = bme.readTemperature();
  float humidity = bme.readHumidity();
  float pressure = bme.readPressure() / 100.0F; // Convert Pa to hPa

  Serial.print(F("Temperature: "));
  Serial.print(temperature, 2);
  Serial.println(F(" °C"));

  Serial.print(F("Humidity:    "));
  Serial.print(humidity, 2);
  Serial.println(F(" %"));

  Serial.print(F("Pressure:    "));
  Serial.print(pressure, 2);
  Serial.println(F(" hPa"));

  Serial.println(F("---------------------------"));
  delay(2000);
}

Benötigte Bibliotheken: Adafruit BME280 Library 2.3.0, Adafruit Unified Sensor 1.1.15

Wiring diagram and example code generated by Codey.online — https://www.codey.online

BME280 Weather Sensor on ESP32

Reads ambient temperature, relative humidity, and barometric pressure from the Bosch BME280 sensor via I2C. The readings are output to the Serial Monitor every two seconds. Powered directly from the ESP32 3.3V pin to ensure safe I2C voltage levels.

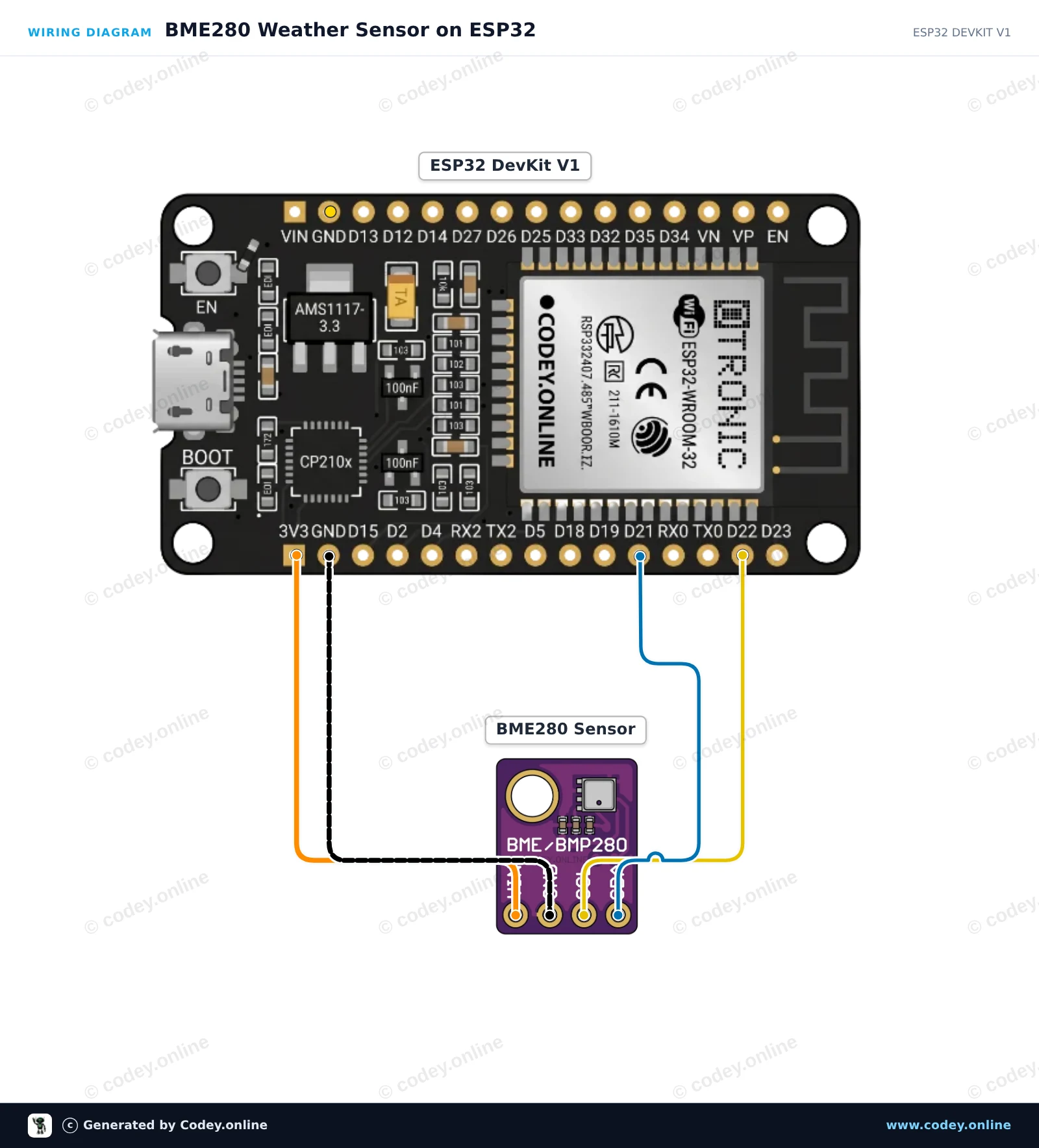

Anschlussplan: 3-in-1 Sensor Temperatur Luftfeuchtigkeit und Luftdruck | 5V | I2C | Bosch BME280 an einem ESP32 DevKit V1
Anschlussplan · Zum Vergrößern klicken

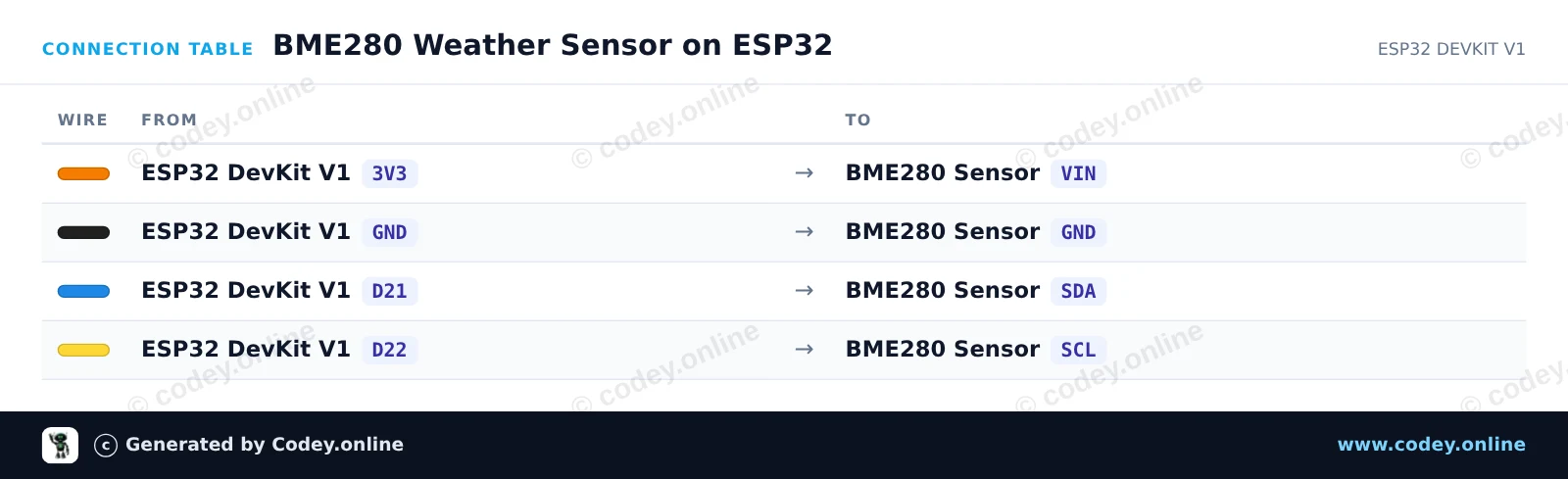

Anschlusstabelle: 3-in-1 Sensor Temperatur Luftfeuchtigkeit und Luftdruck | 5V | I2C | Bosch BME280 an einem ESP32 DevKit V1
Anschlusstabelle · Zum Vergrößern klicken
BME280_Weather_Sensor_on_ESP32.ino · kompiliert und getestet
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : BME280 Weather Sensor on ESP32
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : Bosch BME280 5V 3-in-1 sensor Temperature Humidity and Air Pressure
 *  Libraries : Adafruit BME280 Library 2.3.0, Adafruit Unified Sensor 1.1.15
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BME280.h>

Adafruit_BME280 bme;

void setup() {
  Serial.begin(115200);
  while (!Serial) delay(10);

  Serial.println("BME280 Sensor Test");

  // Default I2C address is 0x76 or 0x77
  if (!bme.begin(0x76) && !bme.begin(0x77)) {
    Serial.println("Could not find a valid BME280 sensor, check wiring!");
    while (1) delay(10);
  }

  Serial.println("BME280 sensor initialized successfully.");
}

void loop() {
  float temperature = bme.readTemperature();
  float humidity = bme.readHumidity();
  float pressure = bme.readPressure() / 100.0F; // hPa

  Serial.print("Temperature: ");
  Serial.print(temperature, 1);
  Serial.print(" °C | Humidity: ");
  Serial.print(humidity, 1);
  Serial.print(" % | Pressure: ");
  Serial.print(pressure, 1);
  Serial.println(" hPa");

  delay(2000);
}

Benötigte Bibliotheken: Adafruit BME280 Library 2.3.0, Adafruit Unified Sensor 1.1.15

Wiring diagram and example code generated by Codey.online — https://www.codey.online

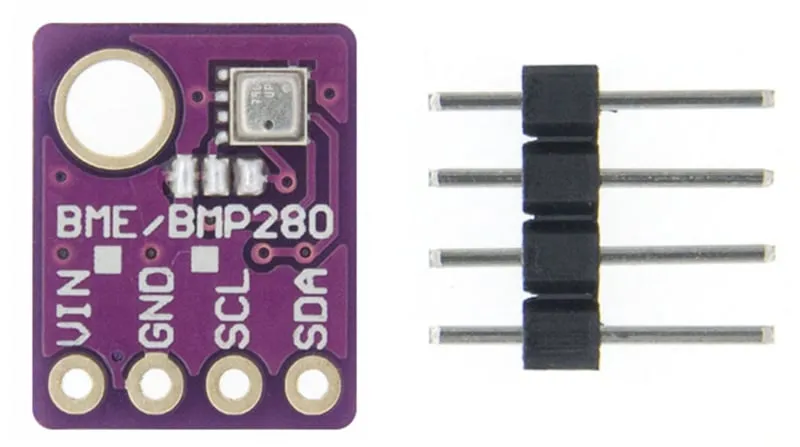

3-in-1 Sensor Temperatur Luftfeuchtigkeit und Luftdruck | 5V | I2C | Bosch BME280

ACHTUNG 5V-Version. Geeignet für Arduino UNO, Arduino NANO, Arduino MEGA und andere Arduino-Boards oder Mikrocontroller, die mit 5V arbeiten.

GY-BME280 ist ein Breakout-Board mit einem Bosch Sensortec ME280 Temperatur-, Luftfeuchtigkeits- und Luftdrucksensor.

- I2C Pull-up-Widerstände
- Inklusive 4-Pin-Header 2.54mm

BME280 Merkmale
- Sensor-Marke: Bosch
- Sensorgröße 2.5mm x 2.5mm x 0.93mm Metallgehäuse LGA
- Digitale Schnittstelle I2C (bis 3.4 MHz) und SPI (3- und 4-Draht, bis 10 MHz)
- Versorgungsspannung: 5V
- Stromverbrauch 1.8 uA @ 1Hz Feuchtigkeit und Temperatur, 2.8 uA @ 1Hz Druck und Temperatur. 3.6 uA @ 1Hz Feuchtigkeit, Druck und Temperatur und 0.1 uA im Schlafmodus
- Bereich Temperatursensor -40 / +85 C,
- Bereich Luftfeuchtigkeit; 0 - 100% rel. Luftfeuchtigkeit
- Bereich Luftdruck: 300- 1100 hPa
- I2C

  • I2C-Schnittstelle
  • SPI-Unterstützung
  • 5V-Versorgung
  • Arduino-kompatibel

Warum dieses Produkt wählen?

  • Drei Messungen – Misst Temperatur, Luftfeuchtigkeit und Luftdruck.
  • Geeignet für 5V – Für Arduino-Boards und Mikrocontroller mit 5V.
  • Inklusive Pull-ups – I2C-Pull-up-Widerstände sind bereits vorhanden.
  • Header enthalten – Inklusive 4-poligem 2,54-mm-Header.
Spezifikationen
Pinabstand2,54 mm
Geeignet fürArduino UNO, Arduino NANO, Arduino MEGA und andere 5V Arduino-Boards oder Mikrocontroller
Temperaturbereich-40 / +85 C
Versorgungsspannung5V
Stromverbrauch1.8 uA @ 1Hz
Max. Luftfeuchtigkeit0 - 100% rel. Luftfeuchtigkeit
Sensorformat2.5mm x 2.5mm x 0.93mm
I2C-Frequenzbis 3.4 MHz
SPI-Frequenzbis 10 MHz
SPI-Draht3- und 4-Draht
Luftdruck300- 1100 hPa
Stromverbrauch im Schlafmodus0.1 uA

Im Lieferumfang

  • GY-BME280 Breakout-Board
  • 4-polige Stiftleiste 2.54mm
