Schaltplan und Codebeispiel

So schließt du den RFID-RC522 NFC Kit MFRC522 S50 Mifare inkl. RFID Fudan Card und Key Tag an einen Arduino UNO oder ESP32 an, mit einem Beispiel-Sketch, den du direkt hochladen kannst.

RC522 RFID-Kartenleser UID-Scanner

Dieses Projekt liest die eindeutige Kennung (UID) und den Kartentyp von 13.56 MHz RFID-Karten oder Schlüsselanhängern mit dem RC522-Modul aus. Ein externer 4-Kanal-Logic-Level-Shifter wandelt die 5V-SPI- und Steuersignale des Arduino Uno sicher auf 3.3V um. Öffnen Sie den Serial Monitor mit 115200 baud und halten Sie eine Karte nah an den Leser, um ihre UID anzuzeigen.

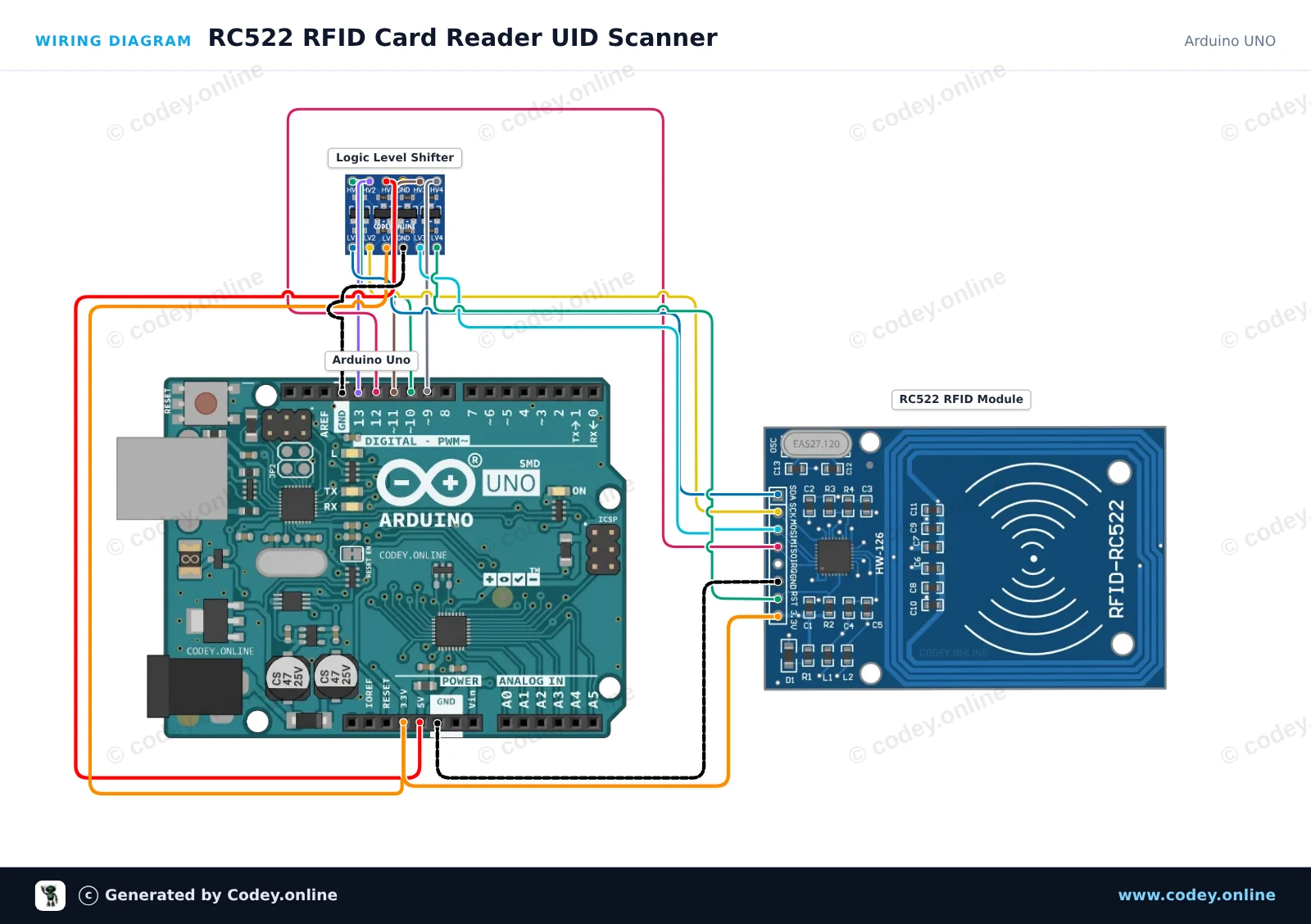

Anschlussplan: RFID-RC522 NFC Kit MFRC522 S50 Mifare inkl. RFID Fudan Card und Key Tag an einem Arduino UNO
Anschlussplan · Zum Vergrößern klicken

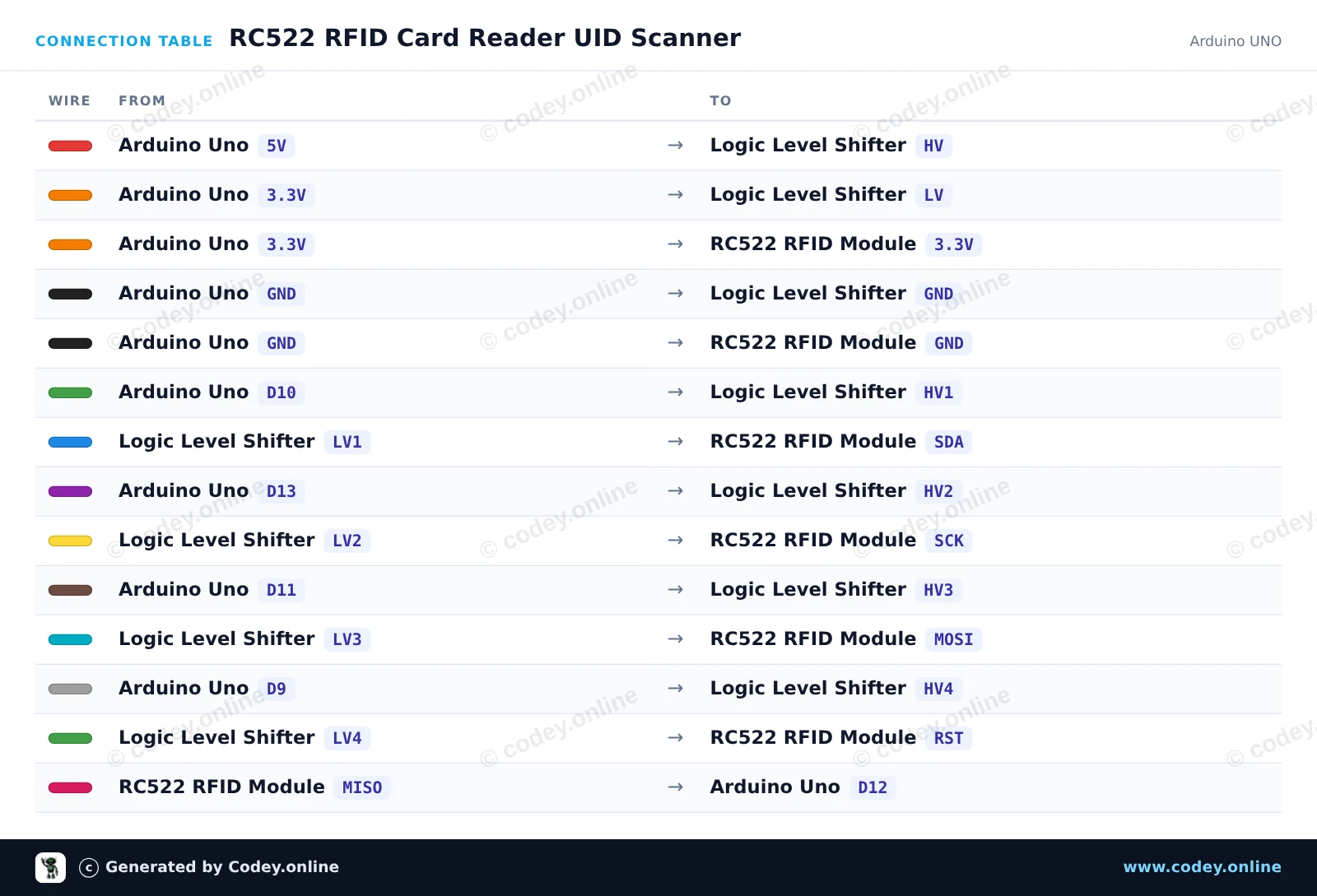

Anschlusstabelle: RFID-RC522 NFC Kit MFRC522 S50 Mifare inkl. RFID Fudan Card und Key Tag an einem Arduino UNO
Anschlusstabelle · Zum Vergrößern klicken
RC522_RFID_Card_Reader_UID_Scanner.ino · kompiliert und getestet
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : RC522 RFID Card Reader UID Scanner
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : RFID RC522 Module 13.56MHz
 *  Libraries : MFRC522 1.4.12
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <SPI.h>
#include <MFRC522.h>

#define SS_PIN 10
#define RST_PIN 9

MFRC522 rfid(SS_PIN, RST_PIN);

void setup() {
  Serial.begin(115200);
  while (!Serial) {
    ; // Wait for serial port
  }

  SPI.begin();
  rfid.PCD_Init();

  Serial.println(F("RC522 RFID Reader Ready."));
  Serial.println(F("Place an RFID card/tag near the antenna..."));
}

void loop() {
  // Look for new RFID cards
  if (!rfid.PICC_IsNewCardPresent() || !rfid.PICC_ReadCardSerial()) {
    return;
  }

  Serial.print(F("Card UID: "));
  for (byte i = 0; i < rfid.uid.size; i++) {
    if (rfid.uid.uidByte[i] < 0x10) {
      Serial.print(F("0"));
    }
    Serial.print(rfid.uid.uidByte[i], HEX);
    if (i < rfid.uid.size - 1) {
      Serial.print(F(" "));
    }
  }
  Serial.println();

  // Print card type
  MFRC522::PICC_Type piccType = rfid.PICC_GetType(rfid.uid.sak);
  Serial.print(F("Card Type: "));
  Serial.println(rfid.PICC_GetTypeName(piccType));
  Serial.println();

  // Stop reading current card
  rfid.PICC_HaltA();
  rfid.PCD_StopCrypto1();
}

Benötigte Bibliotheken: MFRC522 1.4.12

Wiring diagram and example code generated by Codey.online — https://www.codey.online

RFID RC522 Karten-UID-Leser mit ESP32

Dieses Projekt liest RFID-Tags und Smartcards mit dem RC522 13.56 MHz RFID-Modul über SPI. Wenn eine Karte oder ein Schlüsselanhänger an den Leser gehalten wird, werden die Unique Identifier (UID) und der Kartentyp im Serial Monitor ausgegeben.

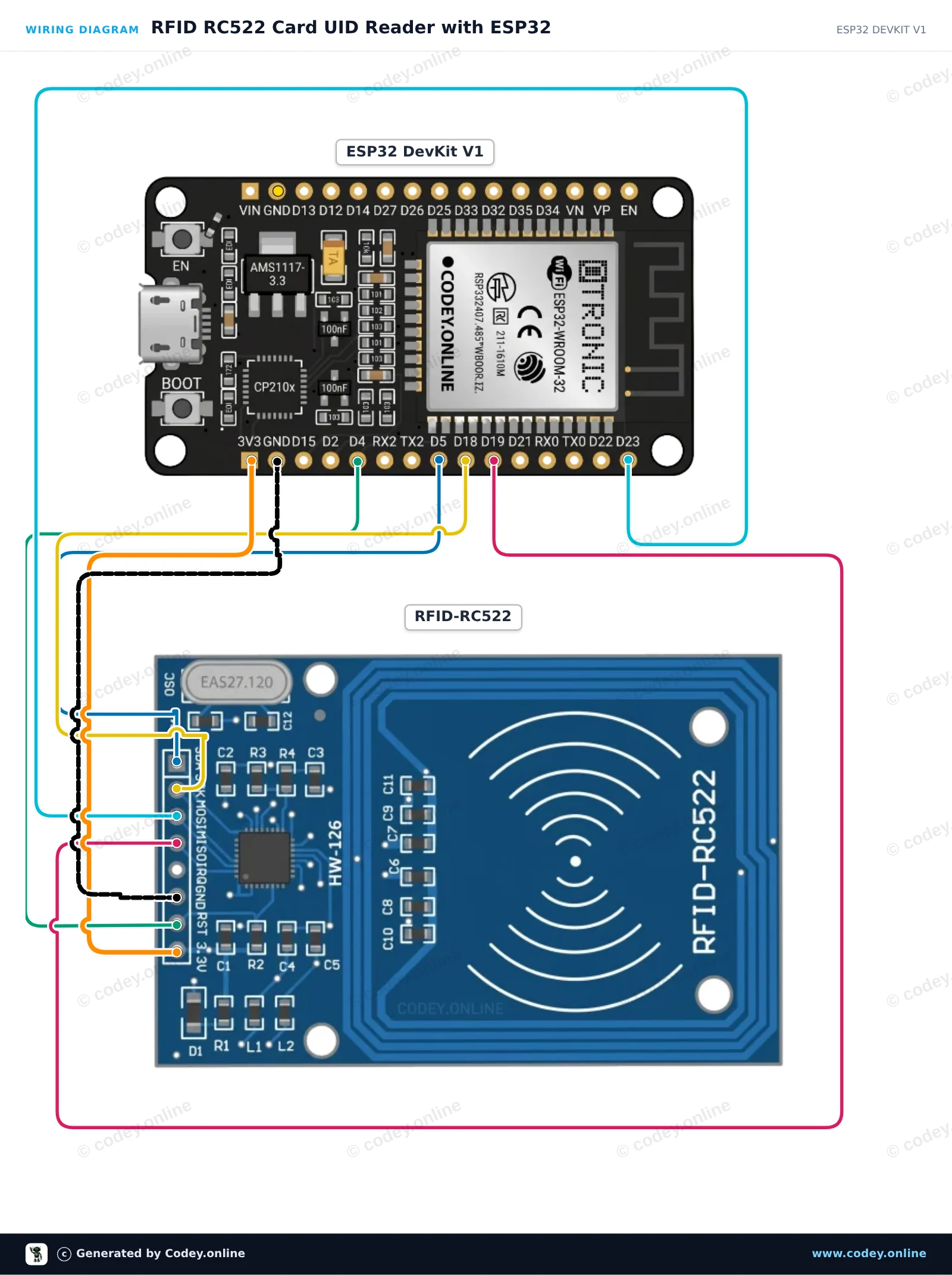

Anschlussplan: RFID-RC522 NFC Kit MFRC522 S50 Mifare inkl. RFID Fudan Card und Key Tag an einem ESP32 DevKit V1
Anschlussplan · Zum Vergrößern klicken

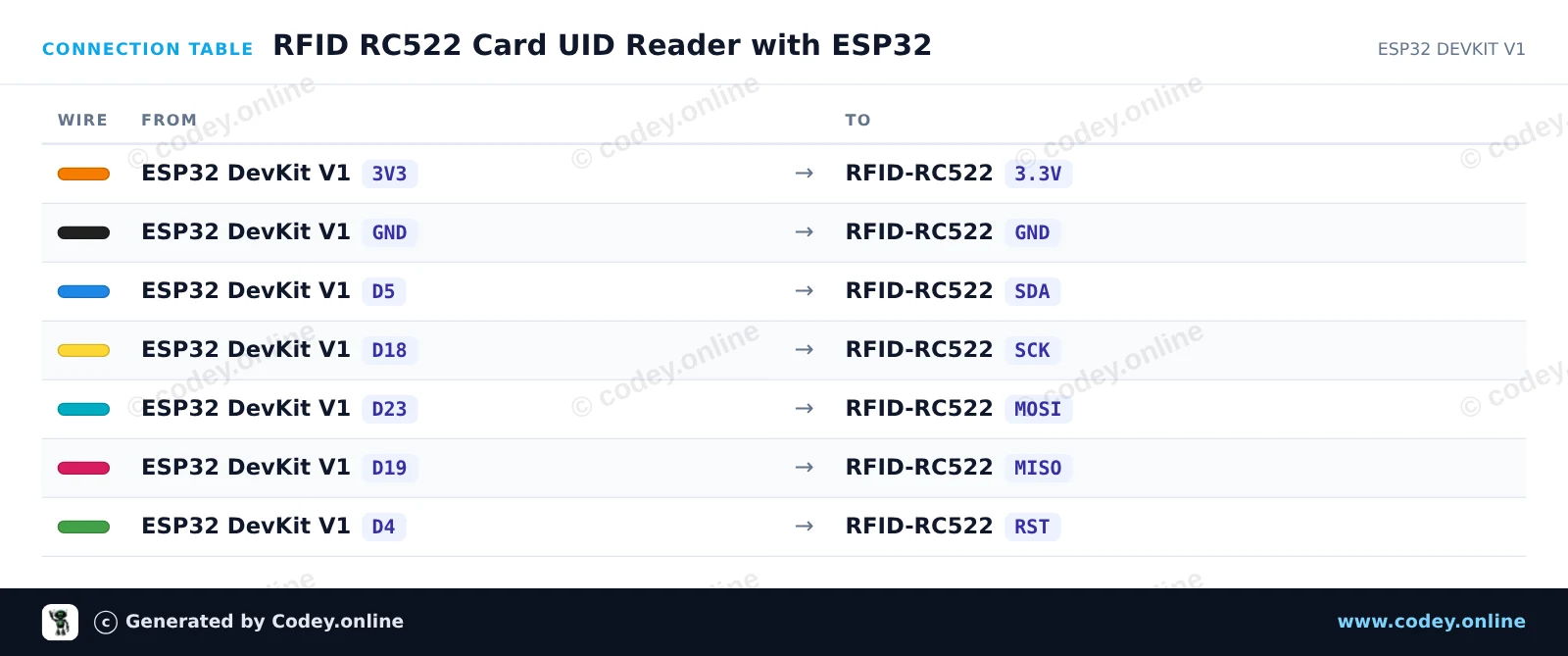

Anschlusstabelle: RFID-RC522 NFC Kit MFRC522 S50 Mifare inkl. RFID Fudan Card und Key Tag an einem ESP32 DevKit V1
Anschlusstabelle · Zum Vergrößern klicken
RFID_RC522_Card_UID_Reader_with_ESP32.ino · kompiliert und getestet
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : RFID RC522 Card UID Reader with ESP32
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : RFID RC522 Module 13.56MHz
 *  Libraries : MFRC522 1.4.12
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <SPI.h>
#include <MFRC522.h>

#define SS_PIN  5
#define RST_PIN 4

MFRC522 rfid(SS_PIN, RST_PIN);

void setup() {
  Serial.begin(115200);
  while (!Serial);

  SPI.begin();     // Initialize SPI bus
  rfid.PCD_Init(); // Initialize MFRC522 reader

  Serial.println("--- RFID RC522 Initialized ---");
  Serial.println("Hold an RFID card or key fob near the reader...");
}

void loop() {
  // Look for new RFID cards
  if (!rfid.PICC_IsNewCardPresent()) {
    return;
  }

  // Select one of the cards
  if (!rfid.PICC_ReadCardSerial()) {
    return;
  }

  // Print Card UID
  Serial.print("Card UID: ");
  for (byte i = 0; i < rfid.uid.size; i++) {
    if (rfid.uid.uidByte[i] < 0x10) {
      Serial.print(" 0");
    } else {
      Serial.print(" ");
    }
    Serial.print(rfid.uid.uidByte[i], HEX);
  }
  Serial.println();

  // Print PICC type
  MFRC522::PICC_Type piccType = rfid.PICC_GetType(rfid.uid.sak);
  Serial.print("Card Type: ");
  Serial.println(rfid.PICC_GetTypeName(piccType));

  // Halt PICC and stop encryption
  rfid.PICC_HaltA();
  rfid.PCD_StopCrypto1();

  delay(1000);
}

Benötigte Bibliotheken: MFRC522 1.4.12

Wiring diagram and example code generated by Codey.online — https://www.codey.online

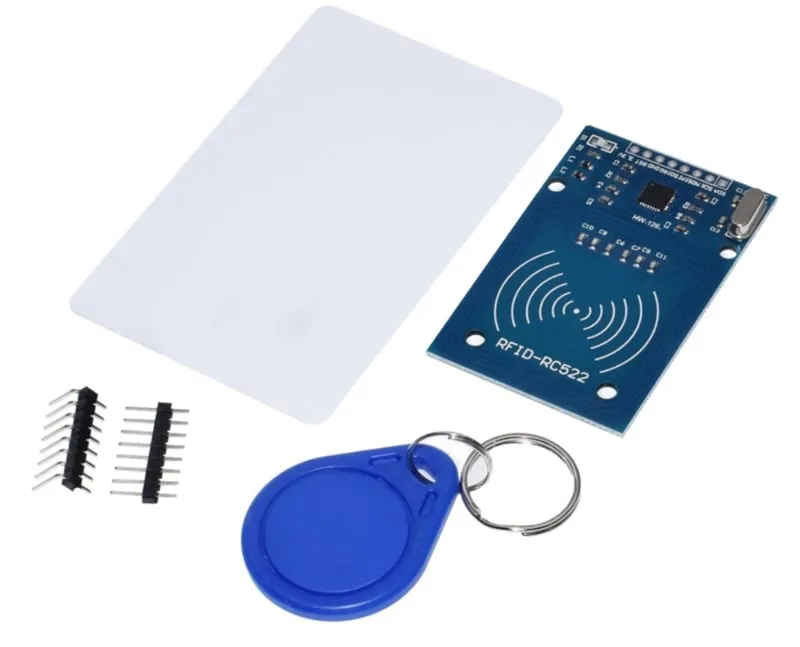

RFID-RC522 NFC Kit MFRC522 S50 Mifare inkl. RFID Fudan Card und Key Tag

Eine Tür mit Ihrem Key Tag oder Ihrer Key Card öffnen Sie können es selbst mit diesem RFID (NFC)-Kit machen.

Inklusive S50 Key Tag, S50 Key Card, normalen Headers und 90-Grad-Headers.

sehen Sie hier den Anschlussplan und den Beispielcode >>>

Betriebsfrequenz: 13.56 MHz
Unterstützte Karten*: Mifare1 S50, Mifare1 S70, Mifare UltraLight, Mifare Pro, Mifare Desfire
Abmessungen: 40mm x 60mm
Spannung: 3.3V DC
Nennstrom: 13-26mA / DC 3.3V
Leerlaufstrom: 10-13mA / DC 3.3V
Schlafstromverbrauch: <80uA
Spitzenstrom: <30mA
