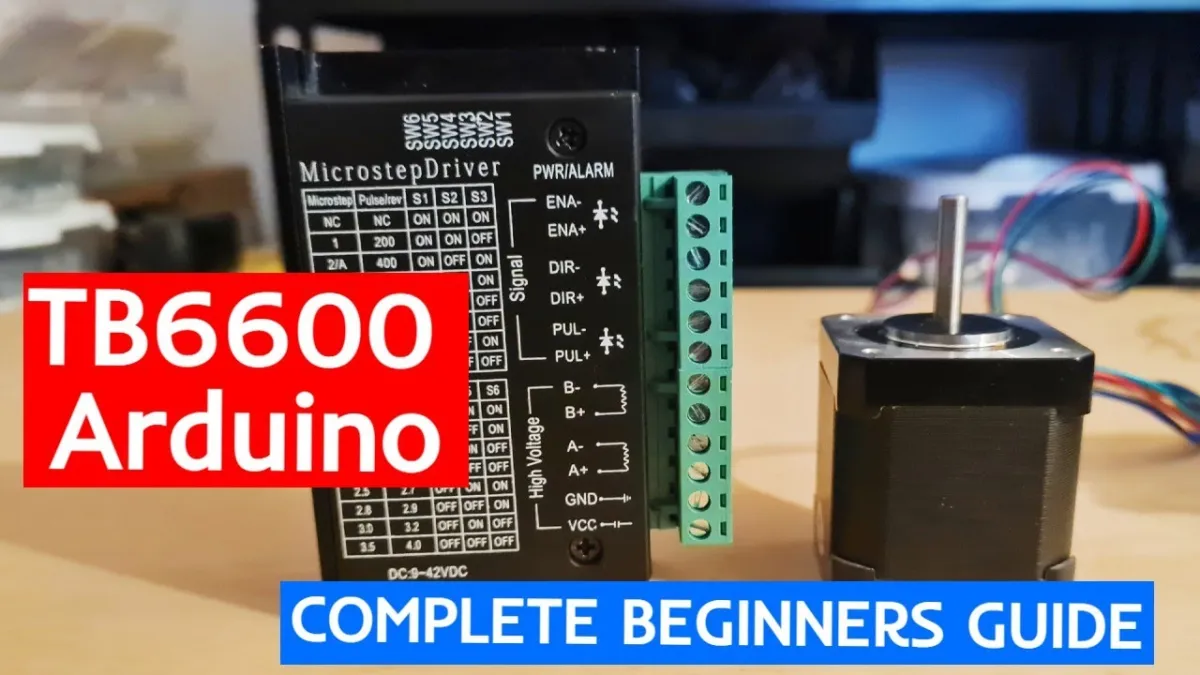

TB6600 Schrittmotor-Treiber für Nema 17/23/34 | 9-42V 4A

Der TB6600 Schrittmotor-Treiber ist ein professionelles und benutzerfreundliches Modul, ideal zum Ansteuern einer breiten Palette von Schrittmotoren in verschiedenen Anwendungen wie CNC-Maschinen, 3D-Druckern und Robotik. Dieser Treiber eignet sich insbesondere für weit verbreitete Schrittmotoren wie Nema 17, Nema 23 und Nema 34, ist aber auch mit vielen anderen Schrittmotortypen kompatibel. Dank der Unterstützung eines 5V-Digital-Pulssignals lässt sich der Treiber einfach mit Mikrocontrollern wie Arduino steuern. Der breite Arbeitsbereich von 9 bis 42 VDC und eine Spitzenstromkapazität von 4A sorgen dafür, dass der TB6600 genügend Leistung für die meisten Schrittmotoren liefert.

Der Treiber unterstützt sowohl Geschwindigkeits- als auch Richtungssteuerung, und mit den 6 DIP-Schaltern an der Seite können Sie die Mikroschritt-Einstellungen und den Ausgangsstrom einfach anpassen. Es stehen 7 verschiedene Mikroschrittoptionen zur Verfügung (1, 2/A, 2/B, 4, 8, 16, 32) und 8 einstellbare Stromstufen (0.5A, 1A, 1.5A, 2A, 2.5A, 2.8A, 3.0A, 3.5A).

Spezifikationen:

• Eingangsspannung: 9-42V DC
• Ausgangsstrom: 0,5A-4,0A
• Antriebsmodus: Doppelter Konstantstrom-PWM-Antriebsausgang
• Mikroschritte: 7 Stufen (1, 2/A, 2/B, 4, 8, 16, 32)
• Stromeinstellungen: 8 Stufen (0.5A - 4A)
• Anti-Interferenz: Hohe Anti-Interferenz-Fähigkeit
• Geräuschpegel: Geringe Vibrationen und niedriger Geräuschpegel
• Isolationswiderstand: >500MΩ bei normaler Temperatur und Druck
• Isolationsfestigkeit: 500V/min bei normaler Temperatur und Druck
• Schutz: Überhitzung, Überstrom, Unterspannungs-Verriegelung, Anti-Reverse-Schutz der Eingangsspannung
• Kompatibilität: Geeignet für u.a. Nema 17, Nema 23, Nema 34 und viele andere Schrittmotoren
• Kühlung: Natürliche Kühlung oder forcierte Luftkühlung
• Lagertemperatur: -20°C bis 65°C
• Umgebungsfeuchtigkeit: <80% RH (keine Kondensation, kein Frost)
• Vibrationsbeständigkeit: Maximal 5,7 m/s²

Tipps zur Verwendung:

• Vermeiden Sie den Einsatz in Umgebungen mit Staub, Öl, ätzenden Gasen oder explosiven Stoffen.
• Stellen Sie sicher, dass Puls- und Richtungssignalleitungen nicht in der Nähe der Motor- und Versorgungsleitungen verlegt werden; halten Sie mindestens 10 cm Abstand.
• Trennen Sie den Stromanschluss des Treibers nicht, während die Versorgung eingeschaltet ist, um Schäden zu vermeiden.
• Stellen Sie sicher, dass die Verdrahtung korrekt angeschlossen ist und keine freiliegenden Enden vorhanden sind, um unbeabsichtigte Kurzschlüsse und Schäden zu vermeiden.

Der TB6600 Schrittmotor-Treiber ist eine zuverlässige Wahl für Profis und Hobbyisten, die Präzision und Vielseitigkeit bei ihren Schrittmotorantrieben verlangen.
