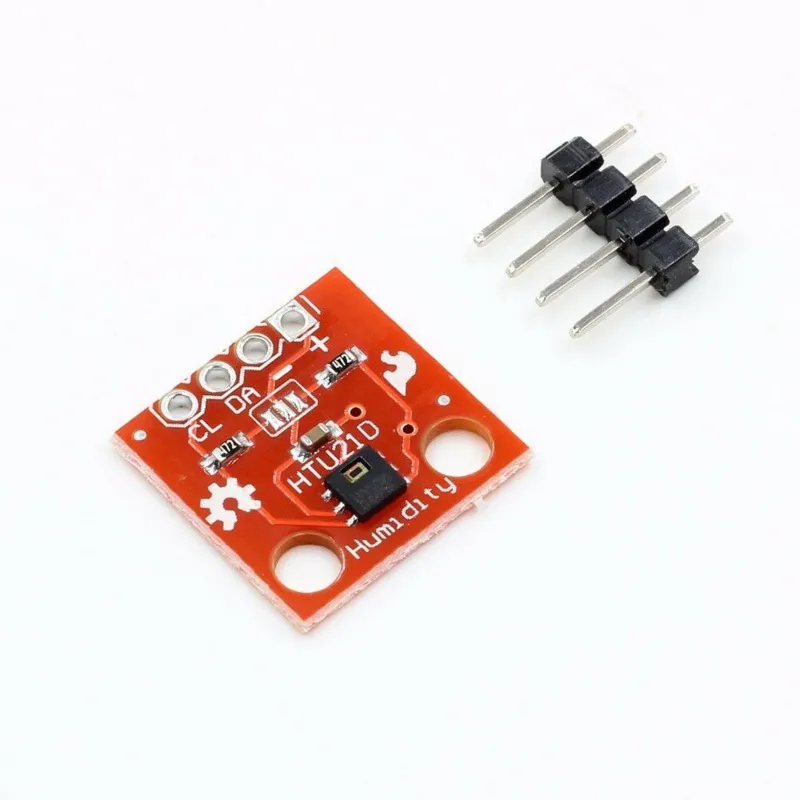

Temperatur-/Feuchtigkeitssensor-Modul Breakout - HTU21D

Auf diesem Modul sitzt der HTU21D, ein kombinierter Feuchtigkeits- und Temperatursensor. Der Sensor selbst arbeitet mit 3V. Die Rückseite des Moduls enthält einen 3,3V-Regler und Pegelwandler-MOSFET-Transistoren, um das Modul sowohl mit 3,3V- als auch mit 5V-MCU's kompatibel zu machen. Dadurch gut geeignet, um es u. a. mit Arduino und Esp32 zu verwenden.

Durch die kleine Größe des Moduls kann es in fast allem montiert werden, um Feuchtigkeit und/oder Temperatur zu überwachen oder zu regeln, wie Thermostate, Hygrostaten, Innenwetterstationen und ähnliche Geräte.

WICHTIGSTE MERKMALE:

  • Gibt Feuchtigkeit über einen Bereich von 0% bis 100% RH an
  • Genauigkeit der Feuchtigkeitsmessung beträgt ±2% über 5 bis 95% RH (typ)
  • Gibt Temperatur innerhalb eines Bereichs von -40 bis 125 °C an
  • Die Genauigkeit der Temperaturmessung beträgt ±0,6°C über einen Bereich von -30°C bis 90°C (typ)
  • Schnelle <50mS Lesezeit
  • Verwendet I2C-Schnittstelle
  • 3.3 und 5V logisch kompatibel

Der HTU21D-Sensor ist in der Lage, Feuchtigkeit über den gesamten Bereich von 0 bis 100% RH mit einer typischen Genauigkeit von ± 2% über den Bereich von 5 bis 95% mit einem Maximum von ± 5% an den Enden des Bereichs zu messen. Die Feuchtigkeitsmessung hat standardmäßig eine 12-Bit-Auflösung.

Der maximale Temperaturbereich des Geräts beträgt -40 bis 125 °C. Der HTU21D-Temperatursensor hat eine typische Genauigkeit von ±0,4°C über den Bereich von 0 bis 70°C mit einem Maximum von ±1°C über -30 bis 90°C und einem Maximum von ±1,6°C an den Enden des Bereichs von -40 bis 125 °C. Die Temperaturmessung hat standardmäßig eine 14-Bit-Auflösung.

Der Sensor hat ein kleines Fenster für Luft, um mit dem Sensor in Kontakt zu kommen. Halten Sie Verunreinigungen von diesem Fenster fern, da dies die Genauigkeit der Feuchtigkeitsmessung beeinträchtigen kann. Das Fenster muss für die Luft offen bleiben, kann aber mit einer PTFE-Membran, Gaze oder einem anderen Material, das weiterhin Luft durchlässt, vor Staub und ähnlichen Verunreinigungen geschützt werden, oder indem man es in einen Raum setzt, in dem Luft hindurchgeht, es aber vor übermäßigem Staub oder Feuchtigkeit geschützt ist.

Wenn Sie auf die Platine löten, ist es am sichersten, keine Flüssigkeiten zum Reinigen der Platine zu verwenden, obwohl dies möglich ist, wenn darauf geachtet wird, dass die Reinigungsflüssigkeit nicht in das Fenster des Sensors eindringt.

Modulanschlüsse


Das Modul hat einen 4-poligen Header auf der Baugruppe.

  • VIN = An 3,3 V oder 5 V anschließen, um mit MCU übereinzustimmen.

  • GND = Mit der Systemerde verbinden. Diese Erde muss mit der MCU gemeinsam sein.

  • SCL = I2C Clock / SCL – Verbindet sich mit SCL auf MCU

  • SDA = I2C Data / SDA – Verbindet sich mit SDA auf MCU

TECHNISCHE SPEZIFIKATIONEN:

  • Vcc-Bereich 3,3 bis 5,5 V
  • Vmax <200uA
  • Tmin Minimale Abtastperiode 50mS
  • Feuchtigkeit Max. Bereich 0% bis 100% RH (± 5% RH)
  • Optimaler Bereich 5% bis 95% RH (± 2% RH typ)
  • Temperatur Max. Bereich -40 bis 125 °C (±1,6 °C)
  • Optimaler Bereich -30 bis 90°C (±0.6°C typ )
  • Abmessungen L x B (PCB) 13,5 x 10,5 mm (0,53 x 0,42″)
  • Feuchtigkeit und Temperatur
  • HTU21D-Sensor
  • I2C-Schnittstelle
  • 3,3V und 5V

Warum dieses Produkt wählen?

  • Breit kompatibel – Funktioniert mit 3,3V- und 5V-MCUs.
  • Schnelle Auslesung – Liest in weniger als 50 ms aus.
  • Misst beide Werte – Misst Luftfeuchtigkeit und Temperatur gleichzeitig.
  • I2C-Schnittstelle – Einfache Verbindung über I2C.
  • Kompaktes Format – Passt in kleine Anwendungen.
Spezifikationen
SchnittstelleI2C
PCB-Abmessungen13,5 x 10,5 mm
Temperaturbereich-40 bis 125 °C
Versorgungsspannung3,3 bis 5,5 V
Feuchtigkeitsbereich0% bis 100% rF
Feuchtigkeitsauflösung12-Bit
Temperaturauflösung14-Bit
Minimale Abtastperiode50 mS
