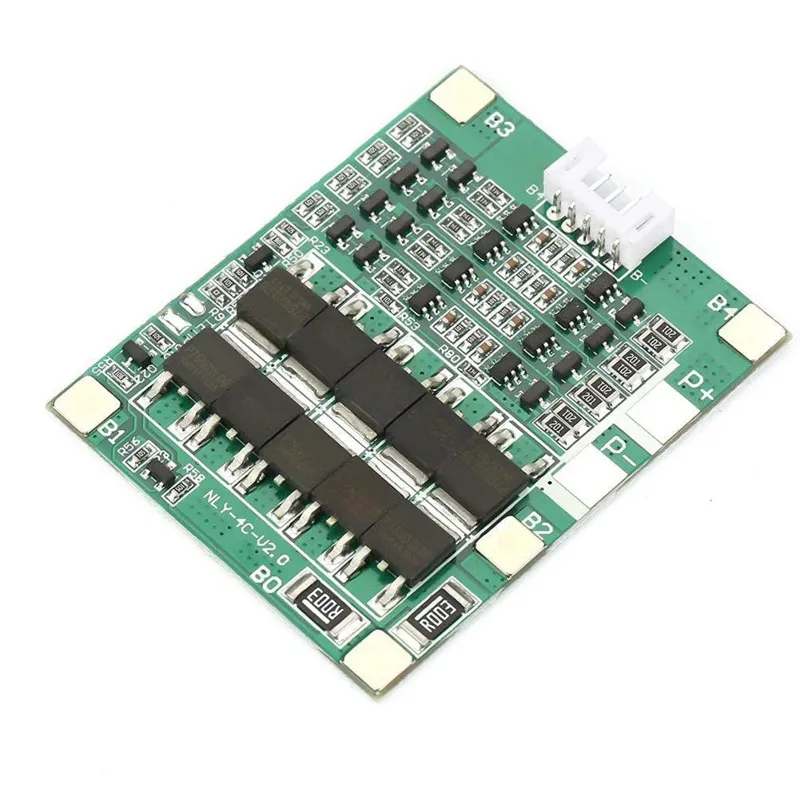

BMS 4S 30A Schutzschaltung mit Balancierfunktion

Dieses BMS (Battery Management System) sorgt dafür, dass beim Laden von 4 Batterien (wie der 18650) mit 3.7V alle Batterien gleich voll geladen werden. Angenommen, eine der 4 Batterien ist etwas älter oder lädt etwas langsamer, dann benötigt sie möglicherweise etwas mehr Ladezeit, um auf dasselbe Niveau zu kommen. Dafür sorgt das BMS.

Außerdem schützt das BMS die Batterien vor Kurzschluss, zu viel Strom oder Spannung usw.

Ladespannung: 16.8V
Maximaler Ladestrom: 30A*
Maximaler kontinuierlicher Entladestrom: 30A*
Kurzschlussschutz: 75 ± 5A
Überspannungsschutz beim Laden (pro Zelle/Batterie): 4.25 ± 0.05V
Entladeschutzspannung (pro Zelle/Batterie): 2.55 ± 0.08V
Balancierfunktion: Ja
Abmessungen: 56x45x8mm

*Achtung: Dies sind die Maximalwerte des BMS-Schaltkreises. Angeschlossene Batterien können diesen Strom möglicherweise nicht verkraften!

Pin-Beschreibung (Siehe die Abbildungen für den Anschlussplan):

B-: Min Zelle/Batterie 1
B1: Plus Zelle/Batterie 1, Min Zelle/Batterie 2
B2: Plus Zelle/Batterie 2, Min Zelle/Batterie 3
B3: Plus Zelle/Batterie 3, Min Zelle/Batterie 4
B+: Plus Zelle/Batterie 4
P+: Plus-Ausgang des Batteriepakets
P-: Minus-Ausgang des Batteriepakets
Verwenden Sie die Anschlüsse P+ und P-, um das Batteriepaket zu laden und zu entladen.

Achtung: Der Eigenbau eines Batteriepakets erfordert Wissen und Können. Bei falschem Anschließen der Batterien oder des BMW können Batterien in Brand geraten oder sogar explodieren.

  • BMS 4S
  • 30A Ladestrom
  • 30A Entladestrom
  • 56 x 45 x 8 mm

Warum dieses Produkt wählen?

  • Batterien gleich laden – Lädt 4 Batterien gleichmäßig voll.
  • Balancierungsfunktion – Kompensiert langsamer ladende Zellen.
  • Kurzschlussschutz – Schützt vor Kurzschluss, Strom und Spannung.
  • Geeignet für 4S-Paket – Für Batterien mit 3,7 V, wie 18650.
  • P+ und P- Verwendung – Laden und Entladen über P+ und P-.
Spezifikationen
Abmessungen56 x 45 x 8 mm
Strom30A
Kurzschlussschutz75 ± 5A
Überladeschutzspannung4.25 ± 0.05V
Entladeschutzspannung2.55 ± 0.08V
