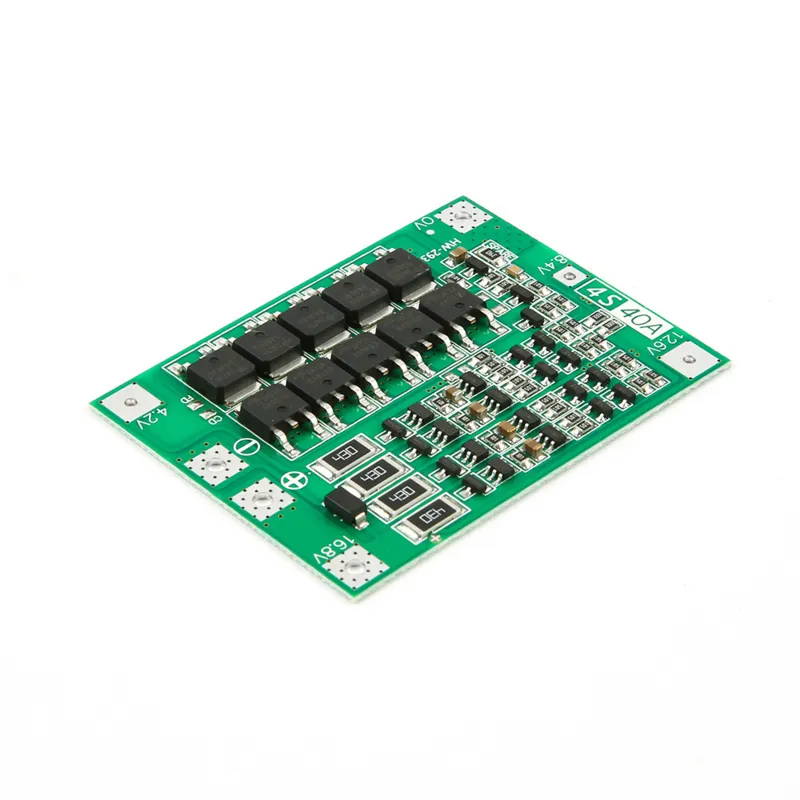

BMS 4S 40A Li-Ion Lithium Batterie 18650 Ladegerät PCB

Ein Battery Management System (BMS) für ein 4S-Batteriepack. Mit diesem Schaltkreis erstellen Sie sicher ein Batteriepack aus 4 in Serie geschalteten Li-ion/Li-Po-Batterien (Zellen). Der Schaltkreis schützt das Batteriepack vor Kurzschluss, zu hoher Spannung und zu niedriger Spannung. Außerdem sorgt der Schaltkreis dafür, dass die Batterien gleichmäßig geladen werden (Balancierfunktion).

Spezifikationen:

Ladespannung: 16.8V - 18.1V
Maximaler Ladestrom: 25A*
Maximaler kontinuierlicher Entladestrom: 40A*
Kurzschlussschutz: 45 ± 5A
Überladeschutzspannung (pro Zelle/Batterie): 4.28 ± 0.05V
Entladeschutzspannung (pro Zelle/Batterie): 2.55 ± 0.08V
Balancierfunktion: Ja
Abmessungen: 56x45x2.6mm
*Achtung: Dies sind die Maximalwerte des BMS-Schaltkreises. Angeschlossene Batterien können diesen Strom möglicherweise nicht liefern!

Pin-Beschreibung (Siehe die Abbildungen für den Anschlussplan):

B-: Min Zelle/Batterie 1
B1: Plus Zelle/Batterie 1, Min Zelle/Batterie 2
B2: Plus Zelle/Batterie 2, Min Zelle/Batterie 3
B3: Plus Zelle/Batterie 3, Min Zelle/Batterie 4
B+: Plus Zelle/Batterie 4
P+: Plus-Ausgang Batteriepack
P-: Minus-Ausgang Batteriepack
Verwenden Sie die Anschlüsse P+ und P-, um das Batteriepack zu laden und zu entladen.

Achtung: Das Erstellen eines Li-ion/Li-Po-Batteriepacks erfordert Fachkenntnisse. Stellen Sie das Pack nur her, wenn Sie wissen, was Sie tun. Das falsche Anschließen der Batterien und des BMS-Schaltkreises kann dazu führen, dass die Batterien in Brand geraten oder sogar explodieren.

  • Schutz
  • Balancefunktion
  • 40A Entladung
  • 56 x 45 x 2,6 mm

Warum dieses Produkt wählen?

  • Schützt das Paket – Gegen Kurzschluss, zu hohe und zu niedrige Spannung.
  • Gleichmäßiges Laden – Sorgt dafür, dass die Zellen gleichmäßig geladen werden.
  • Verwendung für 4S – Für ein Batteriepäckchen aus 4 in Reihe geschalteten Zellen.
  • Hoher Entladestrom – Maximaler kontinuierlicher Entladestrom von 40A.
Spezifikationen
Abmessungen56x45x2.6mm
Geeignet für4S-Batteriepack
Ladespannung16.8V - 18.1V
Ladestrom25A
Kurzschlussschutz45 ± 5A
Überladeschutzspannung4.28 ± 0.05V
Entladeschutzspannung2.55 ± 0.08V
Maximaler kontinuierlicher Entladestrom40A
