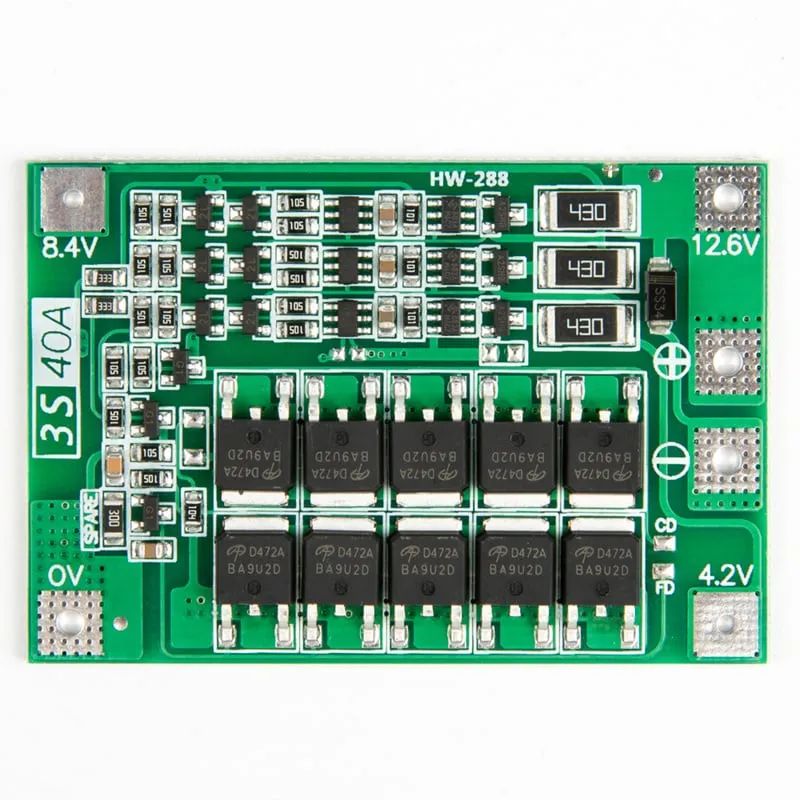

BMS 3S Schutzschaltung mit Balancierfunktion

Ein Battery Management System (BMS) für ein 3S-Akkupack. Mit diesem Schaltkreis erstellen Sie sicher ein Akkupack aus 3 in Reihe geschalteten Li-Ion-/Li-Po-Akkus (Zellen). Der Schaltkreis schützt das Akkupack vor Kurzschluss, zu hoher Spannung und zu niedriger Spannung. Außerdem sorgt der Schaltkreis dafür, dass die Akkus gleichmäßig geladen werden (Balancierfunktion).

Spezifikationen:

Ladespannung: 12.6V
Maximaler Ladestrom: 25A*
Maximaler kontinuierlicher Entladestrom: 25A*
Kurzschlussschutz: 45 ± 5A
Überladeschutzspannung (pro Zelle/Akku): 4.28 ± 0.05V
Entladeschutzspannung (pro Zelle/Akku): 2.55 ± 0.08V
Balancierfunktion: Ja
Abmessungen: 56x45x2.6mm
*Hinweis: Dies sind die Maximalwerte des BMS-Schaltkreises. Angeschlossene Akkus können diesen Strom möglicherweise nicht liefern!

Pin-Beschreibung (Siehe die Abbildungen für den Anschlussplan):

B-: Minus Zelle/Akku 1
B1: Plus Zelle/Akku 1, Minus Zelle/Akku 2
B2: Plus Zelle/Akku 2, Minus Zelle/Akku 3
B+: Plus Zelle/Akku 3
P+: Plus-Ausgang Akkupack
P-: Minus-Ausgang Akkupack
Verwenden Sie die Anschlüsse P+ und P-, um das Akkupack zu laden und zu entladen.

Hinweis: Das Erstellen eines Li-Ion-/Li-Po-Akkupacks erfordert Fachwissen. Erstellen Sie das Pack nur, wenn Sie wissen, was Sie tun. Das falsche Anschließen der Akkus und des BMS-Schaltkreises kann dazu führen, dass die Akkus in Brand geraten oder sogar explodieren.

Abmessungen
Länge: 6cm
Breite: 4,1cm
Höhe: 0,31cm

  • 3S-Akkupack
  • Balancefunktion
  • 25A Ladestrom
  • 56 x 45 x 2.6 mm

Warum dieses Produkt wählen?

  • Sicheres Batteriepaket – Schützt vor Kurzschluss sowie zu hoher und zu niedriger Spannung.
  • Gleiche Ladung – Ermöglicht das gleichmäßige Laden der Batterien über die Balancer-Funktion.
  • Laden und Entladen – Verwenden Sie P+ und P- zum Laden und Entladen.
  • Für 3S-Paket – Geeignet für 3 in Reihe geschaltete Li-Ion-/Li-Po-Zellen.
Spezifikationen
Abmessungen56x45x2.6mm
Breite4,1cm
Länge6 cm
Höhe0,31 cm
Ladespannung12.6V
Ladestrom25A
Kurzschlussschutz45 ± 5A
Überladeschutzspannung4.28 ± 0.05V
Entladeschutzspannung2.55 ± 0.08V
Maximaler kontinuierlicher Entladestrom25A
