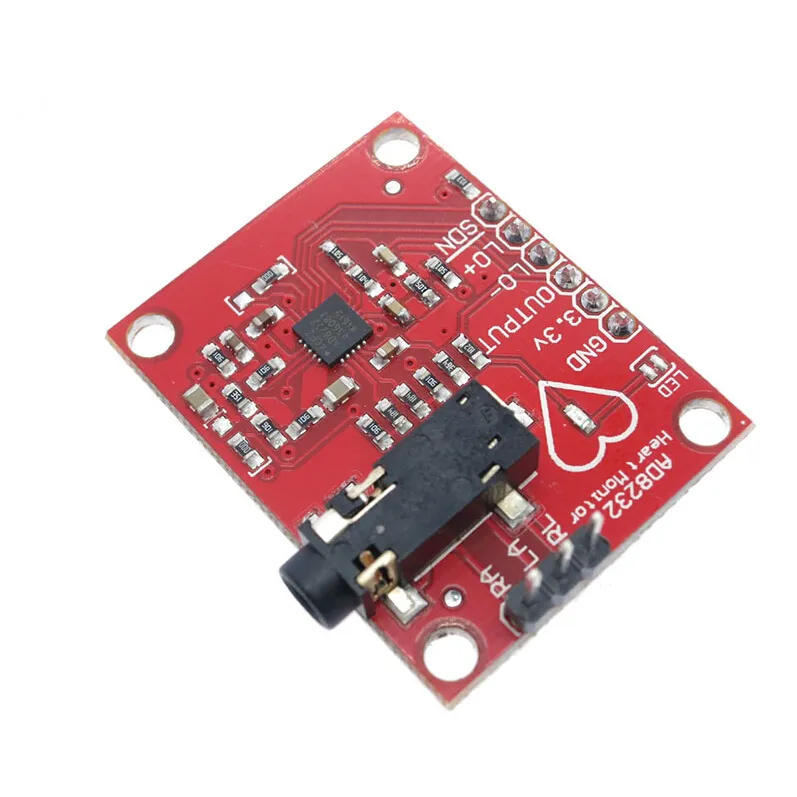

ECG Herzfrequenzmesser-Kit mit Elektrodenpads AD8232

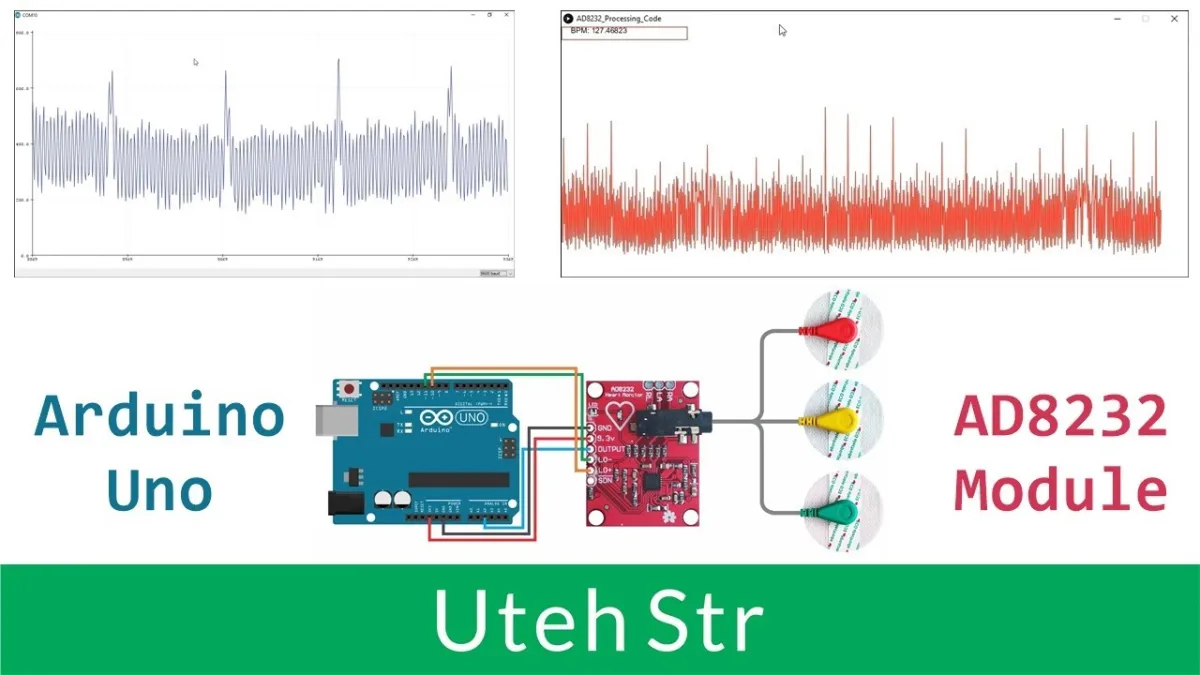

Dieses ECG-Kit verwendet den AD8232-Chip, um Ihre Herzfrequenz zu messen. Schließen Sie es an Ihren Arduino oder ESP32 an und zeigen Sie Ihre Herzfrequenz mithilfe eines OLED- oder TFT-Displays an.

Dieses Kit enthält:

• AD8232-Modul
• 3 Einweg-ECG-Elektroden
• Anschlussdraht für die ECG-Elektrode

Spezifikationen:
Eingangsspannung: 3.3V
Abmessungen PCB (lxbxh): 35.5x30.5x10.5mm
Durchmesser Elektroden: 52mm

Pinout:
Input: 3.3V (3.3V)
Analoger Ausgang (OUTPUT)
LED-Anzeige
Shutdown-Pin (SDN)
Leads-off-Erkennung (LO- und LO+-Pin)
Ground (GND)

Hinweis: Dieses Gerät ist kein medizinisch zertifiziertes Produkt und nur für Hobby- oder Prototyping-Zwecke geeignet.

Abmessungen
Länge: 3,5cm
Breite: 2,7cm
Höhe: 2cm
