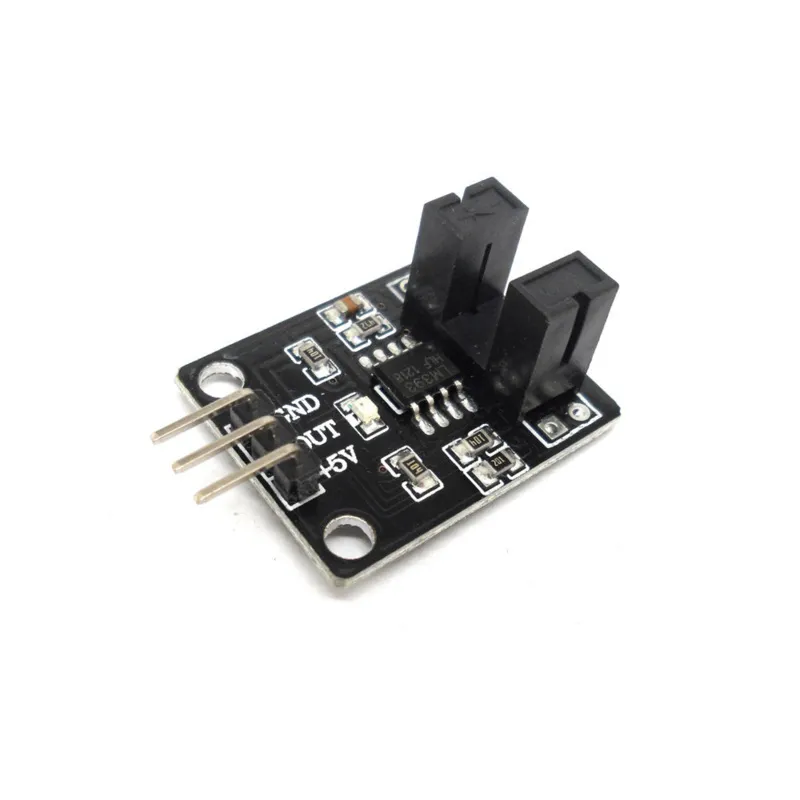

Infrarot-Zählsensor-Modul - 5mm

Das Infrarot-Zählsensormodul wird verwendet, um Objekte zu zählen oder zu erkennen, die sich durch die U-förmigen (5MM) Detektorständer bewegen.

PAKET BESTEHT AUS:
Infrarot-Zählsensormodul


WICHTIGSTE MERKMALE DES INFRAROT-ZÄHLSENSOR-MODULS:
IR-Sender-/Empfängerpaar
LM393-Komparatorschaltung für saubere Erkennung
LED-Anzeige der Erkennung:
3.3 und 5V kompatibel

Das Modul verfügt über ein IR-Sender- und Empfängerpaar, die sich in einem U-förmigen Gehäuse gegenüberstehen. Ein Objekt, das sich durch diese Ständer bewegt, unterbricht den IR-Strahl.

Diese Module werden meist verwendet, um etwas zu zählen, wenn es durch die Ständer geht. Das können Zahnräder auf einem Rad sein, wenn Umdrehungen oder RPM gezählt werden, oder etwas wie Pellets, die durch eine Rinne fallen, wenn es Teil eines Feeders für einen Pelletofen oder ein Kaninchen ist. Eine weitere Verwendung ist als optischer Endschalter oder um zu erkennen, wann etwas offen oder geschlossen ist, wenn dadurch ein Objekt in den Strahl hinein- oder herausbewegt wird.

Der Sensorausgang ist normalerweise LOW und die rote LED auf dem Modul leuchtet normalerweise. Wenn der IR-Strahl zwischen den Ständern unterbrochen wird, wird der Ausgang HIGH und die LED erlischt.

Modulanschlüsse
Das Modul verfügt über eine 3-polige Stiftleiste für Verbindungen.

1 x 3 Kopfzeile

GND – Erde
OUT – Ausgang, normalerweise LOW. Wird HIGH, wenn der IR-Strahl unterbrochen wird
VCC – 3.3 – 5V
Das Modul hat zwei Löcher zur Montage.


Obwohl dieses Modul in seiner Funktionalität günstigeren Light Block Sensor Modules ähnelt, hat das Infrared Counting Sensor Module deutlich höhere und breitere Detektorständer sowie eine LM393-Komparatorschaltung, die es robuster und flexibler für Anwendungen macht, in denen es eingesetzt werden kann.

Maß: 32 mm X 11 mm X 20 mm;





  • Objekterkennung
  • LM393-Komparator
  • 3-Pin-Header
  • 3.3-5V kompatibel

Warum dieses Produkt wählen?

  • Zählt Objekte – Erkennt Objekte, die sich zwischen den Ständern bewegen.
  • Saubere Erkennung – LM393-Komparatorschaltung für eine sauberere Erkennung.
  • Kompatibel mit 3,3 V – Funktioniert mit 3,3 und 5 V.
  • 3-poliger Anschluss – Für einfache Verbindungen.
  • LED-Anzeige – Zeigt die Erkennung visuell an.
Spezifikationen
Abmessungen32 x 11 x 20 mm
Anschluss3-poliger Header
Geeignet fürObjekte zählen

Im Lieferumfang

  • Infrarot-Zählsensormodul
