Infrarot-Linienfolgesensor für einfache Robotik und autonome Fahrzeuge mit Arduino oder anderen Systemen.
SKU: OT8524 Artikelnummer: AB005 EAN: 8720618827173 Lagerort: E07.02
Alternative
Infrarot-Hindernisvermeidungsmodul HW-201
€ 1,25
Diese Alternative ansehen
Modul, das mithilfe eines Infrarotsensors in der Lage ist, Linien zu verfolgen. Ein praktischer Sensor, der sich hervorragend für einfache Robotikaufgaben eignet. Funktioniert gut mit Adruino und anderen Systemen.
Wenn der Sensor auf einen schwarzen Untergrund trifft, wird ein TTL-Signal ausgegeben, das weiter verarbeitet werden kann, um einen Roboter anzusteuern.
Perfekt für intelligente autonome Fahrzeuge.
Technische Daten
Betriebsspannung: 3,3 - 5 V
Betriebsstrom: 20 mA bei 5 V
Abmessungen: 48 x 10 mm
Dieser Sensor, der vor allem für Line Tracking verwendet wird, hat eine ähnliche Funktionsweise wie Bewegungserkennungssensoren. Basierend auf dem TCRT5000 IC. Der TCRT5000-Sensor sendet kontinuierlich Infrarotlicht aus. Wenn die ausgesendete Welle nicht oder nur sehr schlecht reflektiert wird, ist der Ausgang LOW. Wenn du ein Objekt vor diesen Sensor platzierst, wird der Ausgang HIGH.
Wie funktioniert Infrarot-Erkennung genau
Schwarze Farbe absorbiert IR-Strahlung und reflektiert sie sehr schlecht. Dadurch ist der Ausgang LOW, wenn sich ein schwarzes Objekt vor dem Sensor befindet. Wenn jedoch andere Farben vor den Sensor gestellt werden, ist der Ausgang HIGH.
Wenn der Ausgang HIGH ist, leuchtet die LED.
Erkennungsabstand: 1 bis 25 mm
Betriebsspannung: 5V
Feste Befestigungsbohrungen, einfache Installation.
Kleine PCB-Größe

| Abmessungen | 48 x 10 mm |
|---|---|
| Betriebsspannung | 3.3\/5V |
| Schnittstelle | 3 PIN |
| Modell | TCRT5000 IC |
| Erkennungsabstand | 1 bis 25 mm |
| Betriebsstrom | 20 mA bei 5 V |
funktioniert wie es soll
Die Funktion ist gut
Nicht zufrieden? Du hast 30 Tage nach Erhalt Zeit, das Produkt zurückzusenden.
Alles zur Rücksendung

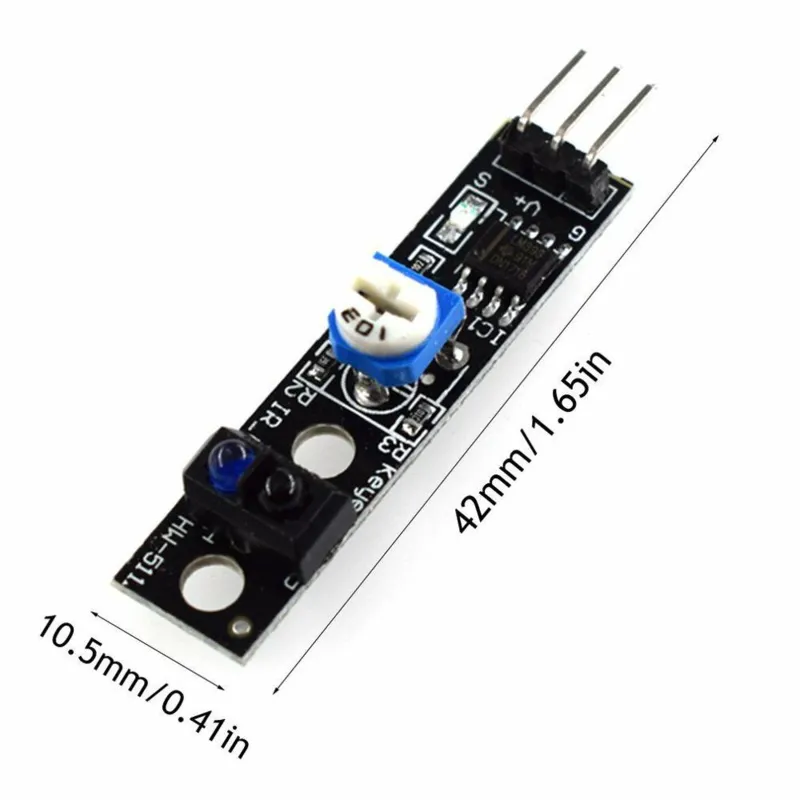

Linienfolgende/ Line Tracking Infrarot-Modul - 3 PIN, HW-511 TCRT5000
