Schaltplan und Codebeispiel

So schließt du den Mini-OLED-Display blau 0.96 inch 128x64 I2C an einen Arduino UNO oder ESP32 an, mit einem Beispiel-Sketch, den du direkt hochladen kannst.

0.96" I2C OLED-Display Demo

Verbinde das 0,96-Zoll-I2C-OLED-Display direkt mit den I2C-Pins des Arduino Uno (A4 für SDA, A5 für SCL). Der Sketch initialisiert das Display mit der U8g2 library und aktualisiert jede Sekunde einen Zähler auf dem Bildschirm.

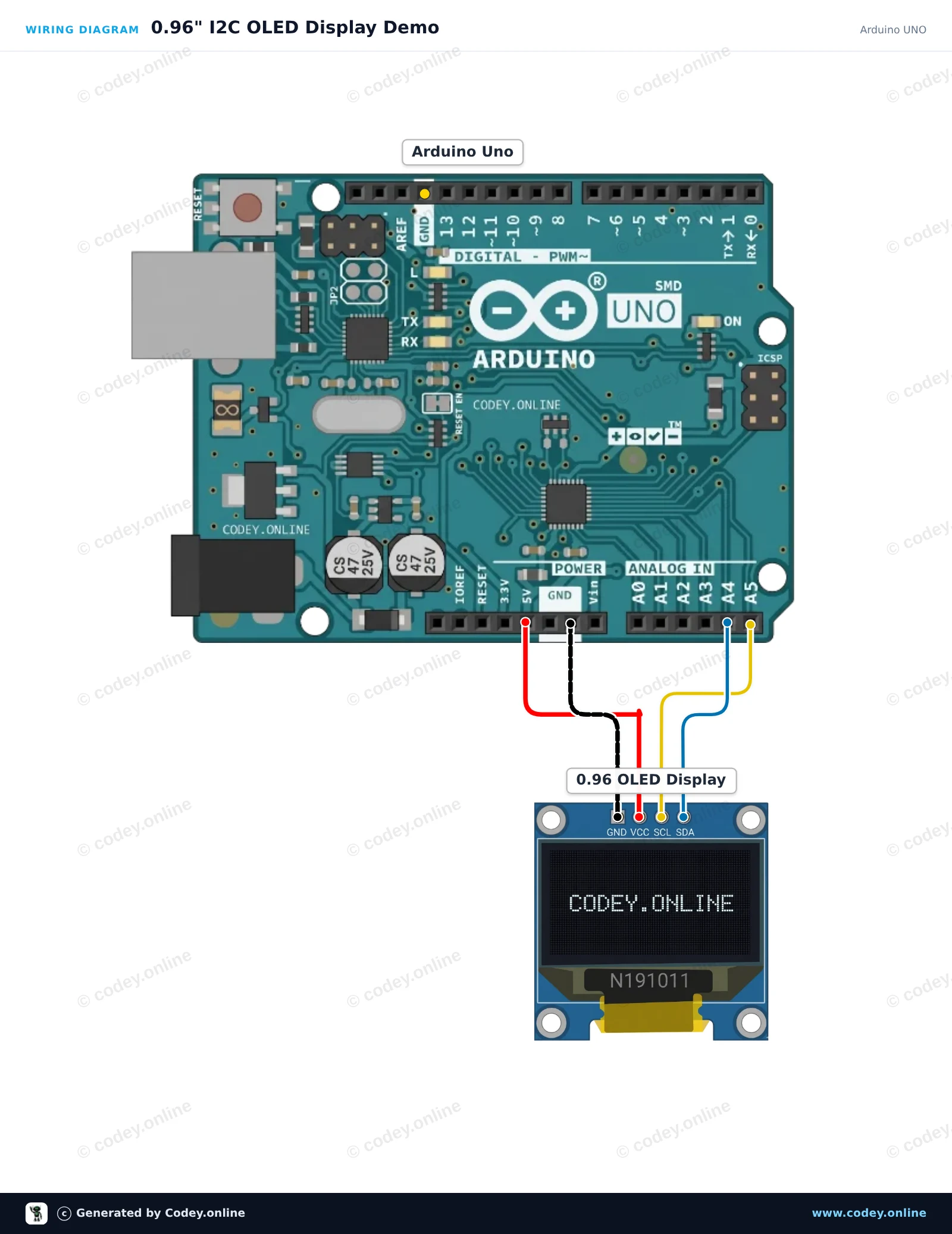

Anschlussplan: Mini-OLED-Display blau 0.96 inch 128x64 I2C an einem Arduino UNO
Anschlussplan · Zum Vergrößern klicken

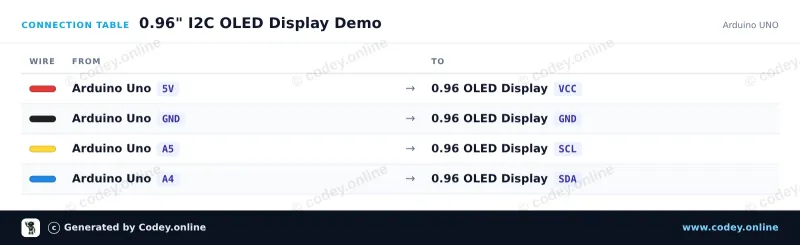

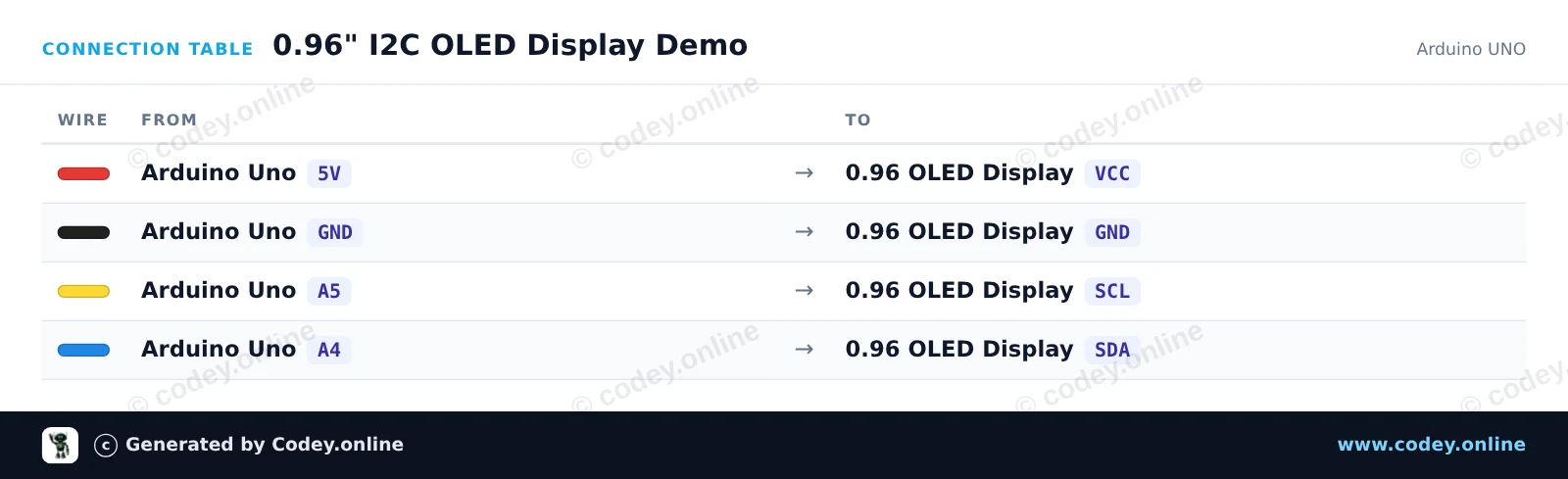

Anschlusstabelle: Mini-OLED-Display blau 0.96 inch 128x64 I2C an einem Arduino UNO
Anschlusstabelle · Zum Vergrößern klicken
0_96_I2C_OLED_Display_Demo.ino · kompiliert und getestet
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : 0.96" I2C OLED Display Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : OLED Display 0.96 inch
 *  Libraries : U8g2 2.36.19
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <U8g2lib.h>

// Initialize 128x64 SSD1306 I2C display in page-buffer mode (low RAM usage)
U8G2_SSD1306_128X64_NONAME_1_HW_I2C u8g2(U8G2_R0, /* reset=*/ U8X8_PIN_NONE);

unsigned int counter = 0;

void setup() {
  Serial.begin(115200);
  u8g2.begin();
  Serial.println(F("OLED display initialized."));
}

void loop() {
  u8g2.firstPage();
  do {
    // Header
    u8g2.setFont(u8g2_font_ncenB08_tr);
    u8g2.drawStr(0, 12, "0.96\" OLED Demo");
    u8g2.drawHLine(0, 16, 128);

    // Content
    u8g2.setFont(u8g2_font_6x10_tf);
    u8g2.drawStr(0, 32, "Arduino UNO + I2C");

    u8g2.drawStr(0, 48, "Count: ");
    u8g2.setCursor(45, 48);
    u8g2.print(counter);

    u8g2.drawStr(0, 62, "Status: Running");
  } while (u8g2.nextPage());

  Serial.print(F("Counter: "));
  Serial.println(counter);

  counter++;
  delay(1000);
}

Benötigte Bibliotheken: U8g2 2.36.19

Wiring diagram and example code generated by Codey.online — https://www.codey.online

ESP32 0.96 Inch OLED Display Demo

Dieses Projekt verbindet ein I2C-0.96-inch-SSD1306-OLED-Display mit dem ESP32. Es initialisiert das Display und aktualisiert fortlaufend einen Uptime-Zähler auf dem Bildschirm sowie einen visuellen Fortschrittsbalken. Verbinden Sie das Display direkt mit dem ESP32 über 3.3V Versorgung und die Standard-I2C-Pins.

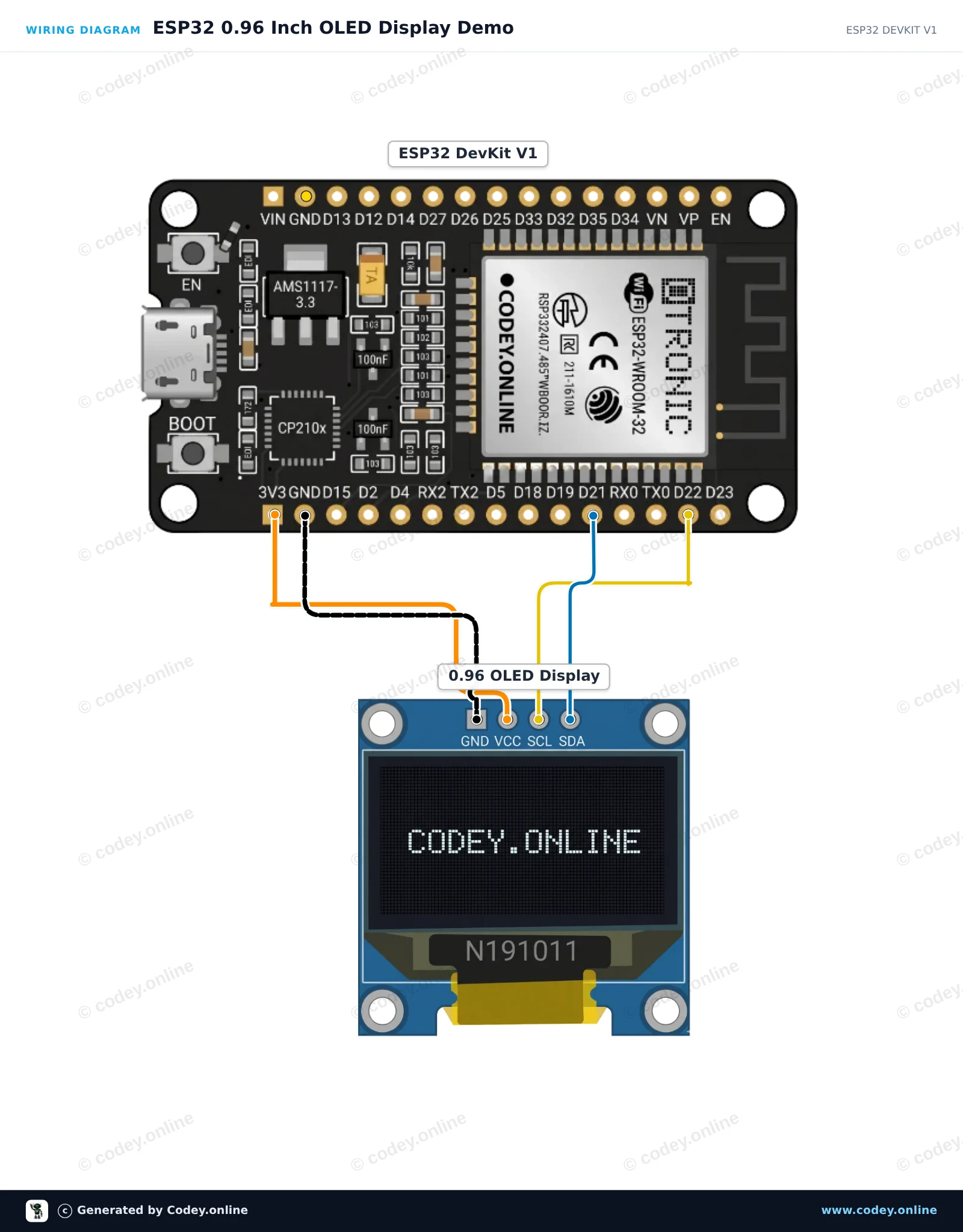

Anschlussplan: Mini-OLED-Display blau 0.96 inch 128x64 I2C an einem ESP32 DevKit V1
Anschlussplan · Zum Vergrößern klicken

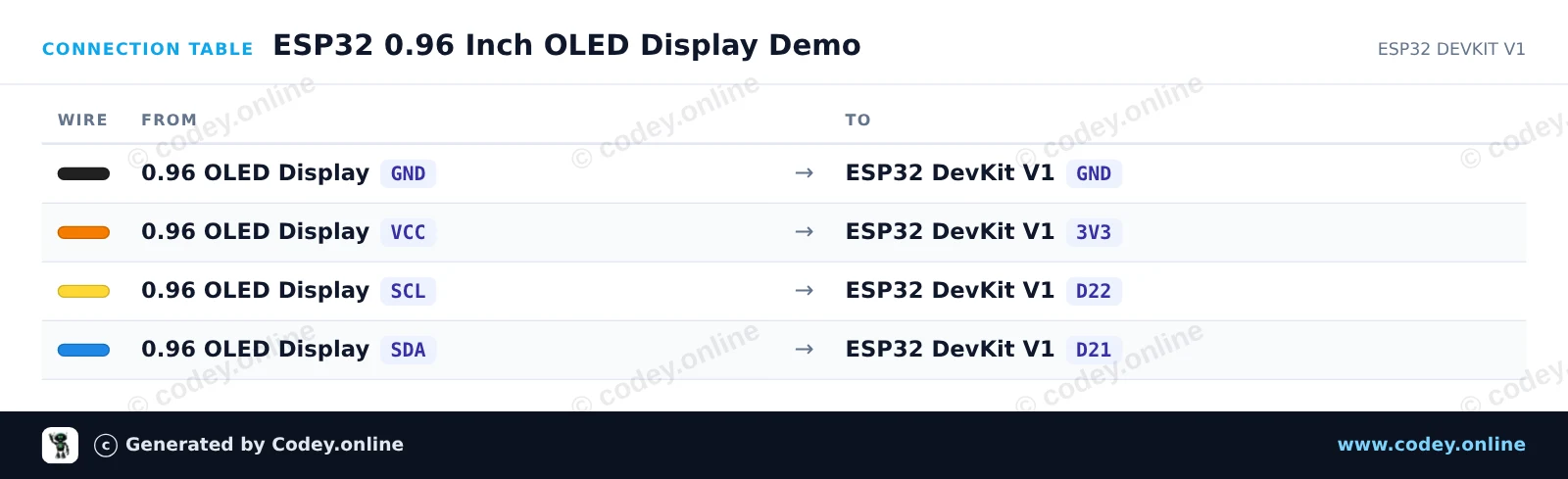

Anschlusstabelle: Mini-OLED-Display blau 0.96 inch 128x64 I2C an einem ESP32 DevKit V1
Anschlusstabelle · Zum Vergrößern klicken
ESP32_0_96_Inch_OLED_Display_Demo.ino · kompiliert und getestet
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 0.96 Inch OLED Display Demo
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : OLED Display 0.96 inch
 *  Libraries : Adafruit SSD1306 2.5.16, Adafruit GFX Library 1.12.6
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET    -1
#define SCREEN_ADDRESS 0x3C

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

int counter = 0;

void setup() {
  Serial.begin(115200);

  // Initialize I2C on ESP32 default pins: SDA=21, SCL=22
  Wire.begin(21, 22);

  if (!display.begin(SSD1306_SWITCHCAPVCC, SCREEN_ADDRESS)) {
    Serial.println(F("SSD1306 allocation failed"));
    while (true); // Halt
  }

  display.clearDisplay();
  display.setTextColor(SSD1306_WHITE);
  display.setTextSize(1);
  display.setCursor(10, 20);
  display.println(F("ESP32 OLED Demo"));
  display.display();
  delay(2000);
}

void loop() {
  display.clearDisplay();

  // Header
  display.setTextSize(1);
  display.setCursor(0, 0);
  display.println(F("ESP32 Status:"));
  display.drawLine(0, 10, 128, 10, SSD1306_WHITE);

  // Counter display
  display.setCursor(0, 20);
  display.print(F("Uptime (s): "));
  display.setTextSize(2);
  display.setCursor(0, 32);
  display.print(counter);

  // Progress bar outline and fill
  int barWidth = (counter % 60) * 128 / 60;
  display.drawRect(0, 54, 128, 8, SSD1306_WHITE);
  display.fillRect(0, 54, barWidth, 8, SSD1306_WHITE);

  display.display();

  Serial.print(F("Counter: "));
  Serial.println(counter);

  counter++;
  delay(1000);
}

Benötigte Bibliotheken: Adafruit SSD1306 2.5.16, Adafruit GFX Library 1.12.6

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Mini-OLED-Display blau 0.96 inch 128x64 I2C

0,96 inch mini OLED-Bildschirm. Kristallklares Bild mit einer Auflösung von 128x64 Pixeln.

Funktioniert mit einer Spannungsquelle von 3v-5v. Ideal für Arduino- oder ESP32 / ESP8266-Projekte.

Die Abmessungen dieses Boards betragen nur 26,1 x 26,1 x 3,2mm.

Es sind 2 i2c-Adressen auswählbar, indem der Widerstand auf der Rückseite geändert wird.
Verfügbare Adressen sind: 0x3C (default) und x3D

Wenn Sie mehrere OLED-Displays ansteuern möchten oder die SMD nicht löten möchten, können Sie mithilfe eines i2c mutliplexer auch bis zu 8x i2C-Displays mit derselben Adresse ansteuern.



Abmessungen
Länge: 2,61cm
Breite: 2,61cm
Höhe: 0,32cm

  • OLED-Bildschirm
  • 0,96 Zoll
  • 128 x 64
  • I2C

Warum dieses Produkt wählen?

  • Scherfes Bild – 128x64 Pixel für klare Darstellung.
  • Kompaktes Format – Passt in kleine Projekte.
  • I2C-Anschluss – Einfach über I2C anzuschließen.
  • Doppelte Adresse – Wählen Sie zwischen 0x3C und 0x3D.
  • Geeignet für Arduino – Ideal für Arduino, ESP32 und ESP8266.
Spezifikationen
Abmessungen26,1 x 26,1 x 3,2 mm
Breite2,61 cm
Farbeblau
Auflösung128 x 64 Pixel
SchnittstelleI2C
Geeignet fürArduino
Länge2,61 cm
Versorgungsspannung3v-5v
Höhe0,32 cm
