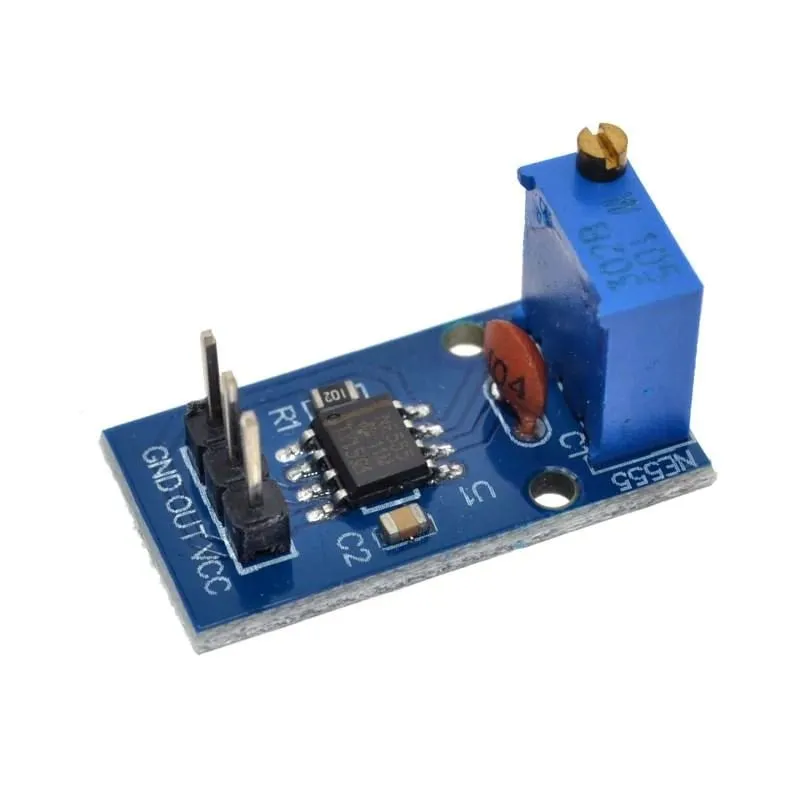

NE555 Frequenz einstellbares Pulsgenerator-Modul

Integrierter Chip NE555.
Ein einkanaliges Ausgangs-, Rechteckwellen-Pulsgeneratormodul basierend auf dem allgegenwärtigen NE555-Timer-IC.

Das Modul kann mit einem breiten Versorgungsspannungsbereich (4,5 bis 12V) betrieben werden und erzeugt einen kontinuierlichen Rechteckwellenausgang zwischen 15Hz und 24KHz, der mit einem integrierten Mehrgang-Potentiometer eingestellt werden kann.

Nützlich für Anwendungen, bei denen eine ungefähre Frequenz-Taktquelle erforderlich ist, wie z. B. zur Tongenerierung von Schrittmotoren usw.

Spezifikationen:
PCB-Farbe: blau
Versorgungsspannung: 4,5 bis 12V
Versorgungsstrom: 3mA bei 5V Vcc
Min freq (ungefähr): 15Hz 49% Einschaltdauer bei 5V Vcc
Max freq (ungefähr): 24KHz 89,4% Einschaltdauer bei 5V Vcc
Ausgangsspannung: 4,5V bei 5Vcc / 11,5V bei 12Vcc
Maße: 29 (mm) x12 (mm)

Abmessungen
Länge: 2,9cm
Breite: 1,2cm
Höhe: 1,2cm

  • NE555-Chip
  • Frequenz einstellbar
  • 4,5-12V Stromversorgung
  • 29 x 12 mm
Beim Abspielen wird das Video von YouTube geladen.

Warum dieses Produkt wählen?

  • Einstellbare Frequenz – Einstellbar von 15 Hz bis 24 kHz.
  • Einzelausgang – Gibt ein Rechtecksignal an einem Ausgang aus.
  • Breiter Versorgungsspannungsbereich – Funktioniert von 4,5 bis 12 V.
  • Integrierte Einstellung – Mit Mehrgang-Potentiometer eingestellt.
  • Geeignet für Timing – Praktisch für Taktgeber und Schrittmotoren.
Spezifikationen
Breite1,2 cm
Ausgangsspannung4,5V
Länge2,9 cm
Versorgungsspannung4,5 bis 12V
Höhe1,2 cm
PCB-Farbeblau
Versorgungsstrom3mA
Min. Frequenz15Hz
Min. Tastverhältnis49%
Max. Frequenz24KHz
Max. Tastverhältnis89,4%
