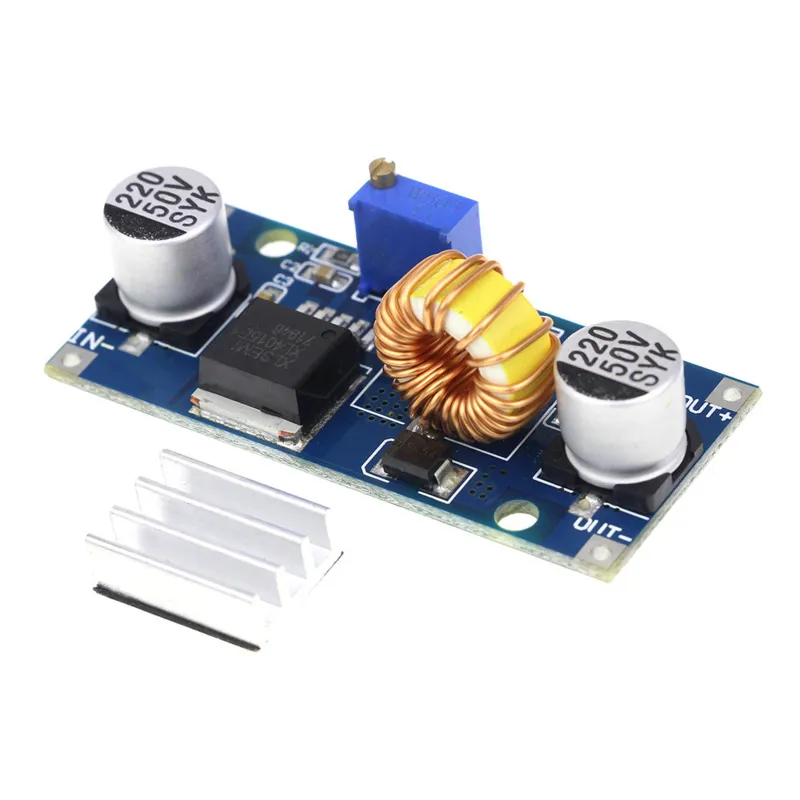

SKU: OT2004-A113 Artikelnummer: AA270 EAN: 8179262862427
4-38VDC Eingangsspannung
1.25-36VDC Ausgangsspannung, regelbar
0-5A Ausgangsleistung, mit Ausgangskurzschlussschutz.
Maximaler Ausgang 75W mit thermischem Schutz
Inklusive Kühlkörper, der unmontiert mitgeliefert wird. Kann mittels beigefügtem 3M-Streifen befestigt werden.
Afmetingen
Länge: 5,4cm
Breite: 2,45cm
Höhe: 1,7cm
So schließt du den Regelbares Step-down-Modul 4~38V 5A 96% Hoher Wirkungsgrad XL4015 an einen Arduino UNO oder ESP32 an, mit einem Beispiel-Sketch, den du direkt hochladen kannst.

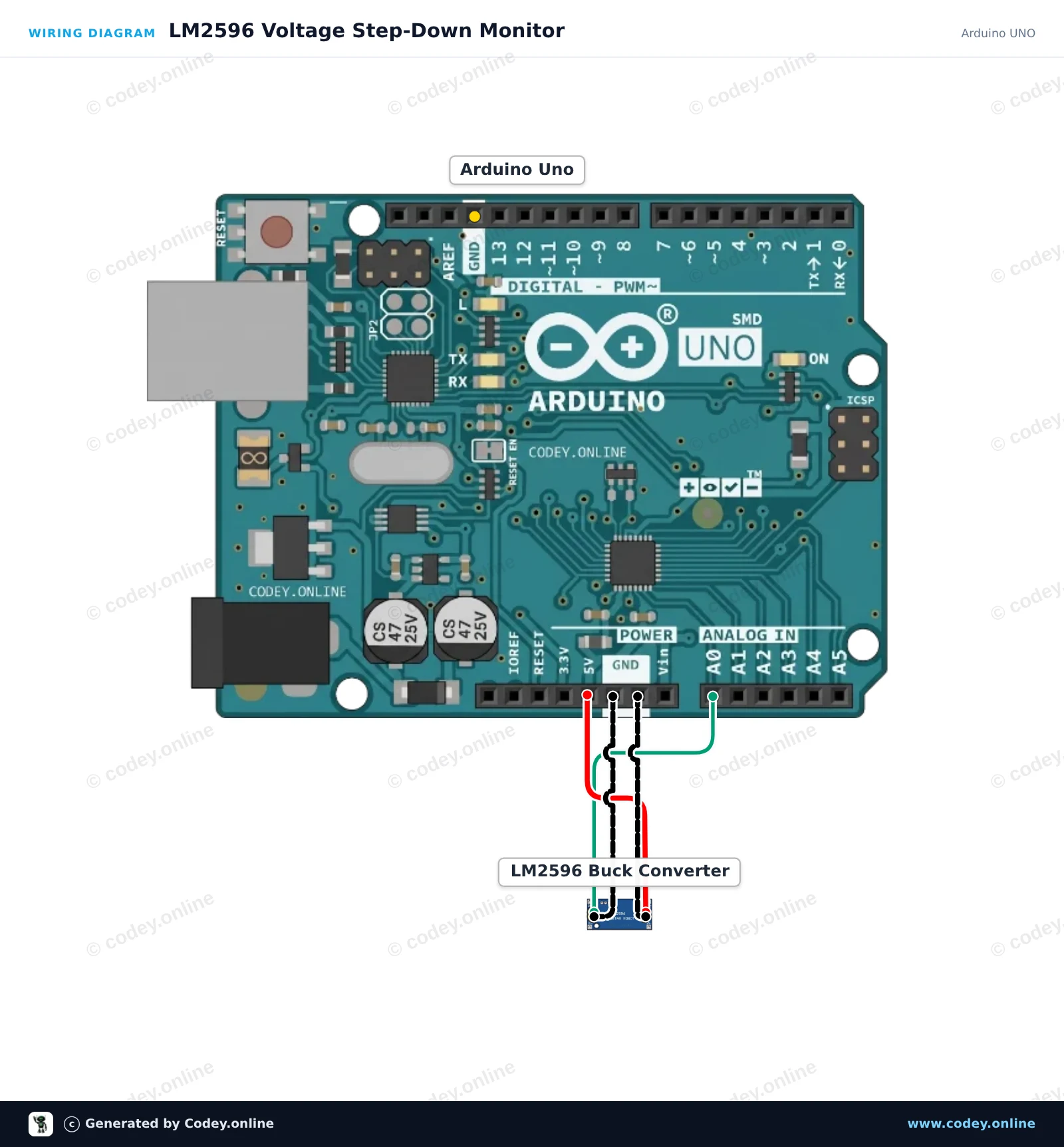

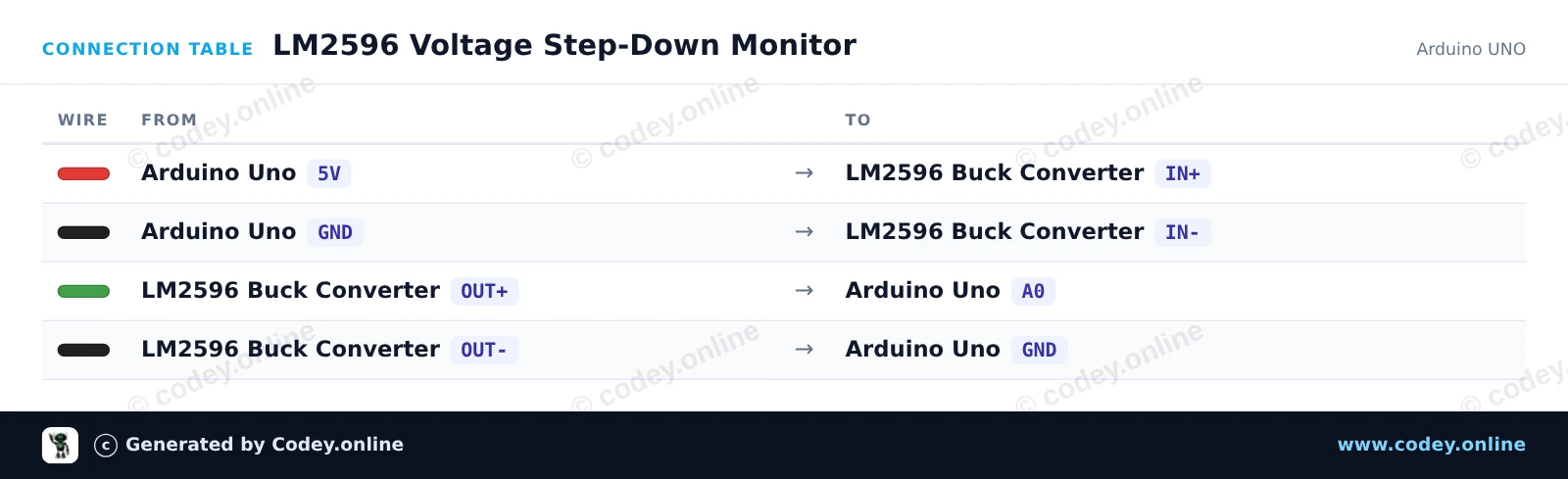

Dieses Projekt versorgt das LM2596-Abwärtswandler-Modul über die 5V-Schiene des Arduino und misst seine geregelte Ausgangsspannung an analoger Pin A0. Stelle das integrierte Potentiometer mit einem kleinen Schraubendreher ein, um die Spannungsänderungen in Echtzeit zu sehen, die im Serial Monitor ausgegeben werden (Ausgang unter 5V halten).
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : LM2596 Voltage Step-Down Monitor
* Board : Arduino UNO (arduino:avr:uno)
* Parts : Adjustable Step-down Module 3-40VDC 1.5-35VDC LM2596
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
const int voltagePin = A0;
void setup() {
Serial.begin(115200);
while (!Serial) {
; // Wait for serial port to connect
}
Serial.println(F("LM2596 Step-Down Voltage Monitor"));
Serial.println(F("Turn the onboard trimmer to adjust the output voltage (0-5V)."));
}
void loop() {
int rawValue = analogRead(voltagePin);
float voltage = rawValue * (5.0 / 1023.0);
Serial.print(F("ADC Value: "));
Serial.print(rawValue);
Serial.print(F(" | Output Voltage: "));
Serial.print(voltage, 2);
Serial.println(F(" V"));
delay(500);
}
Wiring diagram and example code generated by Codey.online — https://www.codey.online

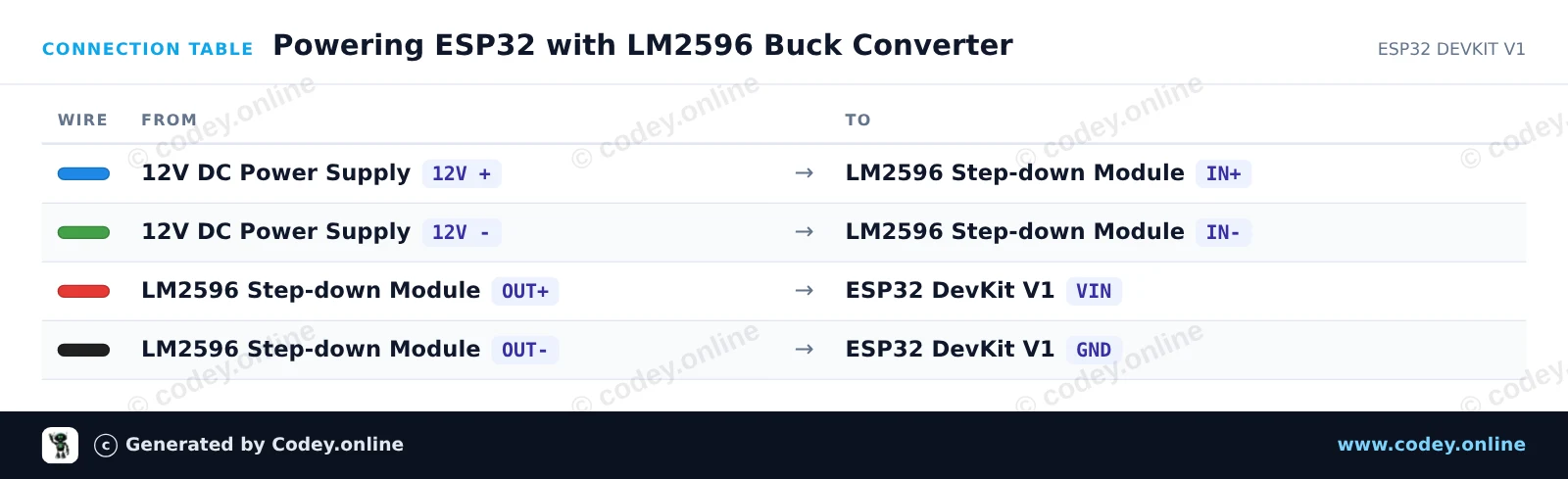

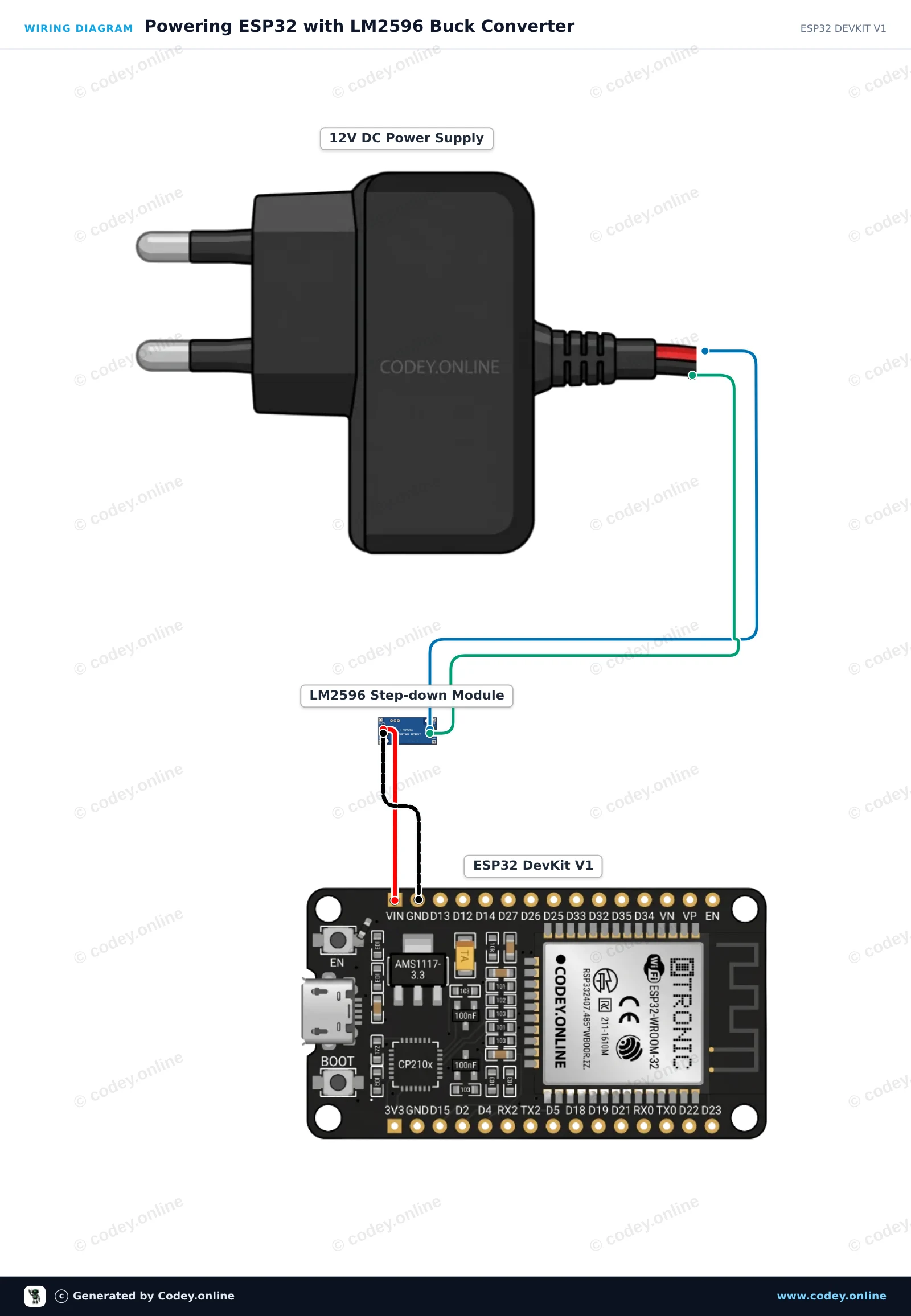

Bevor du den ESP32 anschließt, verwende ein Multimeter, um das Trimmer-Potentiometer des LM2596 so einzustellen, dass OUT+ genau 5.0V anzeigt. Das Modul wandelt die 12V-Eingangsspannung effizient in eine stabile 5V-Ausgangsspannung um, um den ESP32 über VIN und GND zu versorgen. Nach dem Anschluss startet der ESP32, lässt seine onboard Status-LED blinken und gibt heartbeat-Meldungen über Serial aus.
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : Powering ESP32 with LM2596 Buck Converter
* Board : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
* Parts : Adjustable Step-down Module 3-40VDC 1.5-35VDC LM2596
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
// LM2596 Step-Down Buck Converter ESP32 Power Demo
// Note: Always adjust LM2596 output to 5V before connecting to VIN!
const int LED_PIN = 2; // Onboard LED
void setup() {
Serial.begin(115200);
pinMode(LED_PIN, OUTPUT);
Serial.println("LM2596 Step-Down Buck Converter Demo");
Serial.println("ESP32 successfully running on regulated 5V power!");
}
void loop() {
// Turn LED on
digitalWrite(LED_PIN, HIGH);
Serial.print("Uptime: ");
Serial.print(millis() / 1000);
Serial.println(" s | Power Status: OK (LED ON)");
delay(500);
// Turn LED off
digitalWrite(LED_PIN, LOW);
delay(500);
}
Wiring diagram and example code generated by Codey.online — https://www.codey.online
