Schaltplan und Codebeispiel

So schließt du den MT3608 2A Max DC-DC Step-Up Power Modul Booster Power Modul an einen Arduino UNO oder ESP32 an, mit einem Beispiel-Sketch, den du direkt hochladen kannst.

MT3608 DC-DC Step-Up-Booster-Demo

Dieses Setup zeigt, wie man den MT3608 Step-Up-Boost-Wandler an die Versorgungs- und Lastschienen des Arduino Uno anschließt. Das Modul erhält 5V vom Board und erhöht diese mit seinem integrierten Mehrgang-Potentiometer auf eine einstellbare höhere Spannung (bis zu 28V). Verwende ein Multimeter an VOUT+ und VOUT-, um die gewünschte Ausgangsspannung einzustellen und zu überprüfen.

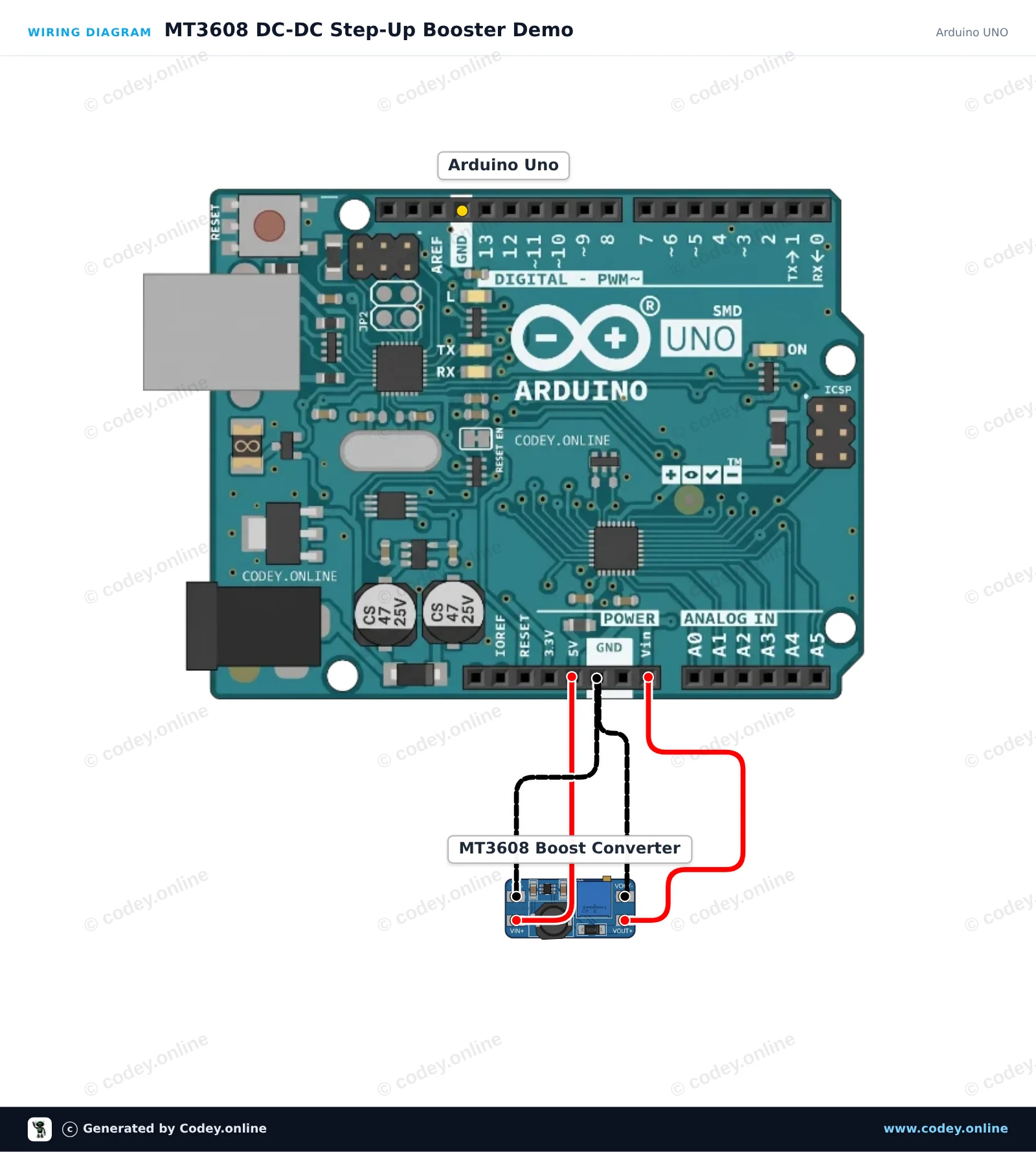

Anschlussplan: MT3608 2A Max DC-DC Step-Up Power Modul Booster Power Modul an einem Arduino UNO
Anschlussplan · Zum Vergrößern klicken

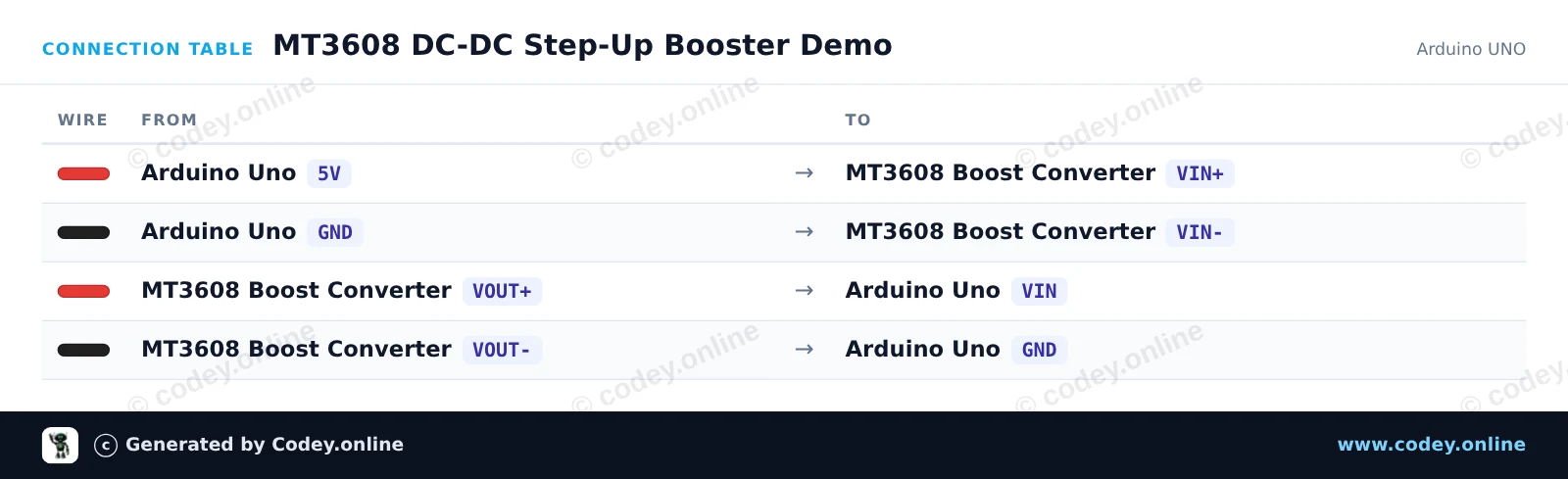

Anschlusstabelle: MT3608 2A Max DC-DC Step-Up Power Modul Booster Power Modul an einem Arduino UNO
Anschlusstabelle · Zum Vergrößern klicken
MT3608_DC_DC_Step_Up_Booster_Demo.ino · kompiliert und getestet
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : MT3608 DC-DC Step-Up Booster Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : MT3608 2A Max DC-DC Step Up Power Module Booster Power Module
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

// MT3608 DC-DC Step-Up Converter Demo

void setup() {
  pinMode(LED_BUILTIN, OUTPUT);
  Serial.begin(115200);

  Serial.println(F("--- MT3608 Boost Converter Demo ---"));
  Serial.println(F("Input: Arduino 5V -> VIN+, GND -> VIN-"));
  Serial.println(F("Output: VOUT+ / VOUT- provides the boosted DC supply."));
  Serial.println(F("Tip: Turn the onboard potentiometer counter-clockwise"));
  Serial.println(F("     (often 10-20 turns initially) to step up the output."));
  Serial.println(F("Use a multimeter across VOUT+ and VOUT- to calibrate."));
}

void loop() {
  // Heartbeat pulse to confirm the board is active
  digitalWrite(LED_BUILTIN, HIGH);
  delay(500);
  digitalWrite(LED_BUILTIN, LOW);
  delay(500);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

MT3608 DC-DC Step-Up Spannungsmonitor

Dieses Projekt versorgt den MT3608 Step-Up-Booster über den VIN-Pin des ESP32 und überwacht die hochgeregelte Ausgangsspannung in Echtzeit. Ein Spannungsteiler aus zwei Widerständen skaliert die hohe Ausgangsspannung sicher auf den ADC-Bereich des ESP32 herunter. Drehe das Multiturn-Trimmerpotentiometer auf dem MT3608, um die Ausgangsspannung anzupassen, und beobachte die aktualisierte Anzeige im Serial Monitor.

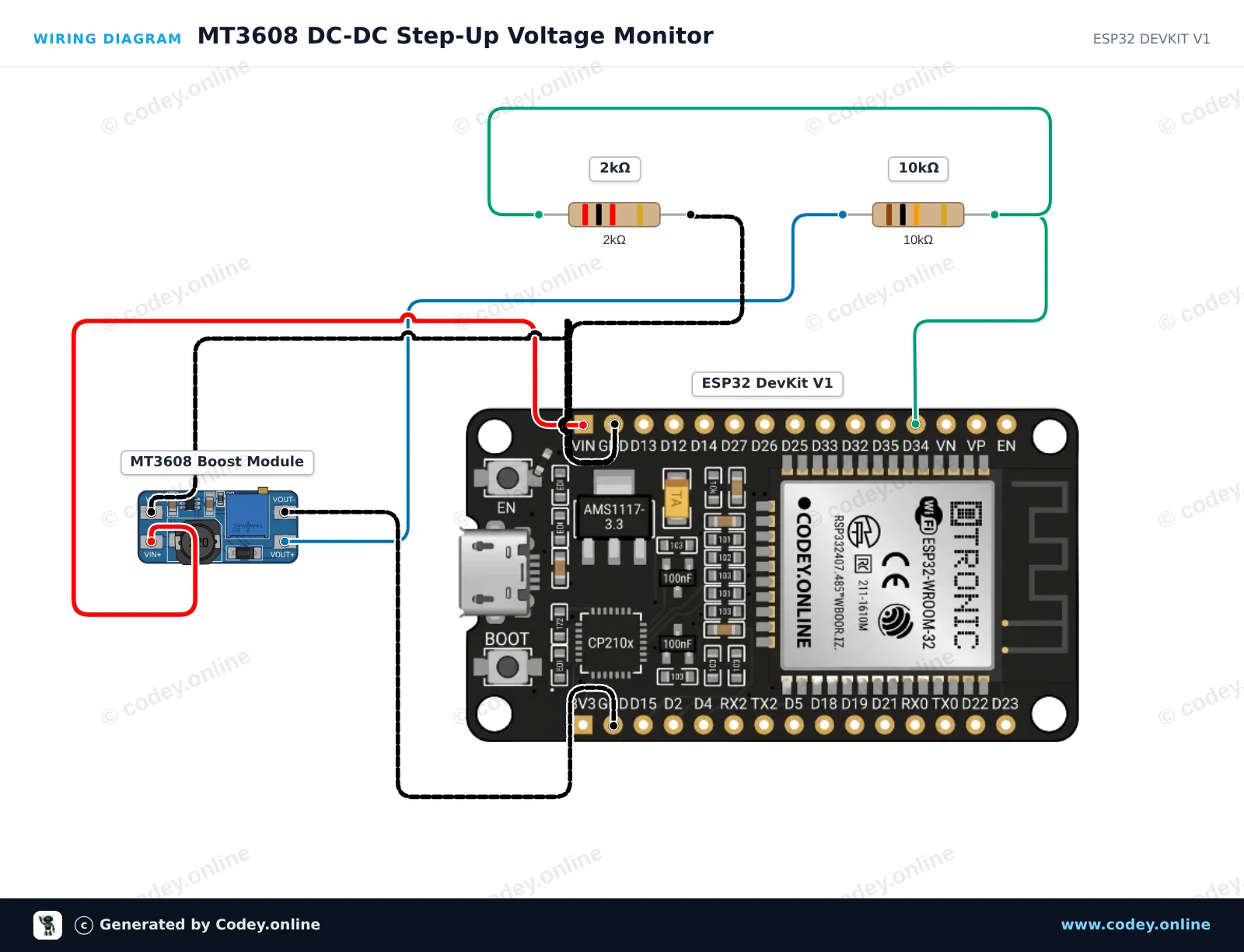

Anschlussplan: MT3608 2A Max DC-DC Step-Up Power Modul Booster Power Modul an einem ESP32 DevKit V1
Anschlussplan · Zum Vergrößern klicken

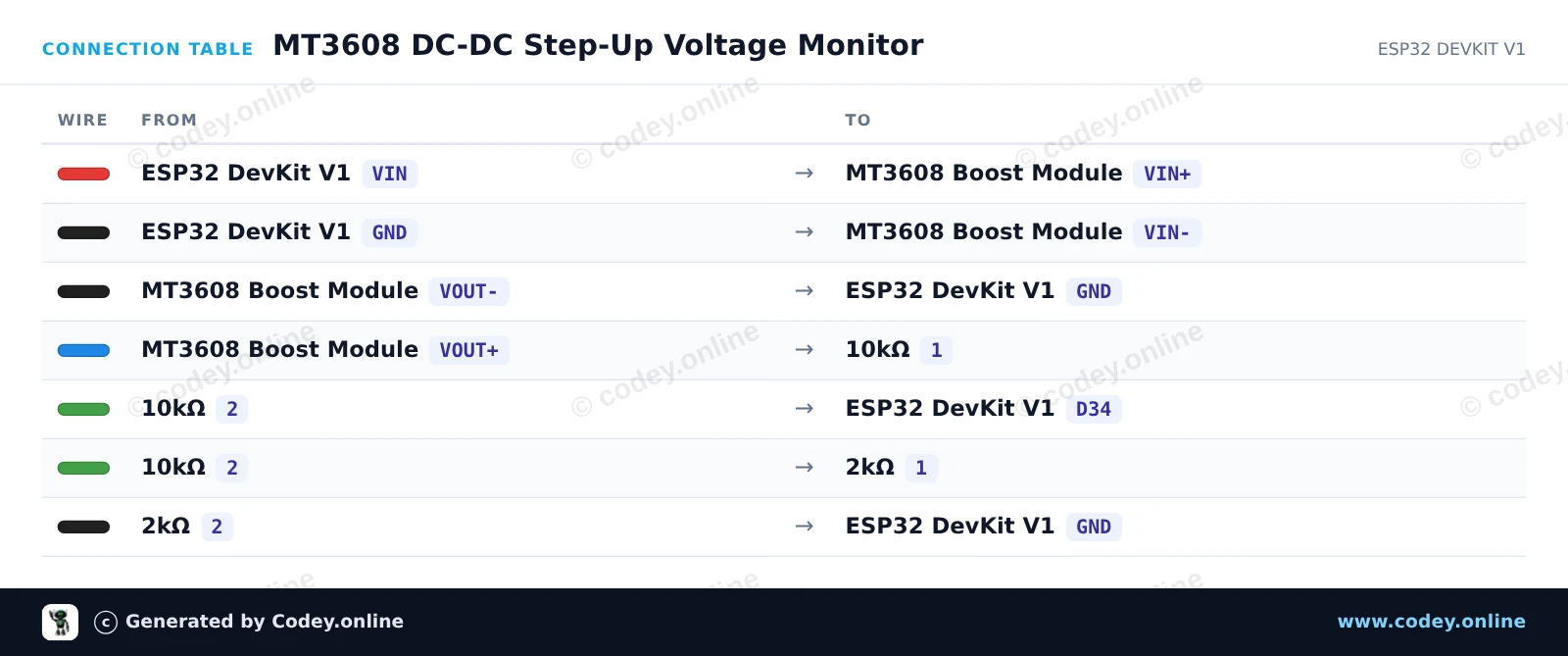

Anschlusstabelle: MT3608 2A Max DC-DC Step-Up Power Modul Booster Power Modul an einem ESP32 DevKit V1
Anschlusstabelle · Zum Vergrößern klicken
MT3608_DC_DC_Step_Up_Voltage_Monitor.ino · kompiliert und getestet
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : MT3608 DC-DC Step-Up Voltage Monitor
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : MT3608 2A Max DC-DC Step Up Power Module Booster Power Module
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

const int SENSE_PIN = 34;
const float R1 = 10000.0;
const float R2 = 2000.0;
const float DIVIDER_RATIO = (R1 + R2) / R2;

void setup() {
  Serial.begin(115200);
  delay(1000);
  Serial.println("--- MT3608 Boost Converter Monitor ---");
}

void loop() {
  // Read the scaled voltage from the resistor divider
  int raw = analogRead(SENSE_PIN);
  float pinVoltage = (raw / 4095.0) * 3.3;
  float boostVoltage = pinVoltage * DIVIDER_RATIO;

  Serial.print("ADC Raw: ");
  Serial.print(raw);
  Serial.print(" | Boost Output Voltage: ");
  Serial.print(boostVoltage, 2);
  Serial.println(" V");

  delay(500);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

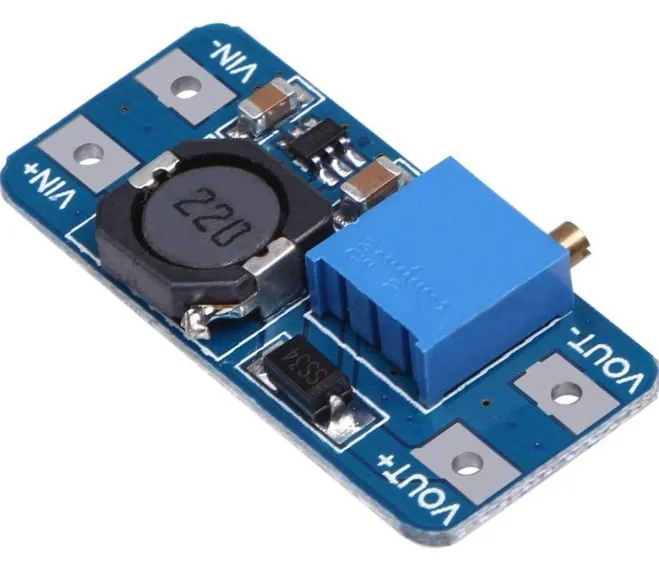

MT3608 2A Max DC-DC Step-Up Power Modul Booster Power Modul

Eingangsspannung: 2V-24V DC
Ausgangsspannung: 5V-28V DC

Hinweis: Dieses Modul ist nicht geeignet, um Elektromotoren oder Spulen (Solenoids) zu versorgen. Verwenden Sie dafür ein starkes Step-Up-Booster-Modul, das mit Kondensatoren ausgestattet ist.


Ausgangsstrom: 1A (max), 0.5A (kontinuierlich), <100mA (Eingang <4.0V), <50mA (Eingang <3.5V)
Modultyp: Nicht-isolierter Step-Up (Boost)
Gleichrichtung: Nicht-synchrone Gleichrichtung
Umwandlungseffizienz: 96% (höchste)
Schaltfrequenz: 1.2MHz
Maximale Ausgangswelligkeit: 100mV (Werksspezifikation)
Lastregelung: ±0.5%
Spannungsregelung: ±0.5%
Kurzschlussschutz: Nein
Betriebstemperatur: -45°C bis +85°C
PCB-Abmessungen: 37 x 17mm

Bitte beachten: Das Potentiometer kann sich etwa 25x drehen (ungefähr 50 Handumdrehungen) von Anfang bis Ende. Es kann also etwas dauern, bis die gewünschte Spannung erreicht ist. Beim ersten Mal kann es vorkommen, dass viele Umdrehungen nötig sind, um überhaupt eine Änderung der Spannung zu sehen.

Abmessungen
Länge: 3,6cm
Breite: 1,7cm
Höhe: 0,6cm

  • Step-up-Boost
  • Potentiometer einstellbar
  • 96% Effizienz
  • -45°C bis +85°C

Warum dieses Produkt wählen?

  • Höhere Ausgangsspannung – Erhöht 2V-24V DC auf 5V-28V DC.
  • Bis zu 1A Ausgang – Liefert maximal 1A Ausgangsstrom.
  • Sehr hohe Effizienz – Umwandlungseffizienz bis zu 96%.
  • Breiter Temperaturbereich – Funktioniert von -45°C bis +85°C.
  • Feine Spannungsregelung – Last- und Spannungsregelung ±0.5%.
Spezifikationen
Breite1,7 cm
Betriebstemperatur-45°C bis +85°C
Eingangsspannung2V-24V DC
Ausgangsspannung5V-28V DC
Länge3,6cm
TypNicht-isolierter Step-up
Höhe0,6cm
Ausgangsstrom1A (max)
PCB-Abmessungen37 x 17mm
Spannungsregelung± 0,5%
Ausgangswelligkeit100mV
Steuerung± 0.5%
Schaltfrequenz1.2MHz
