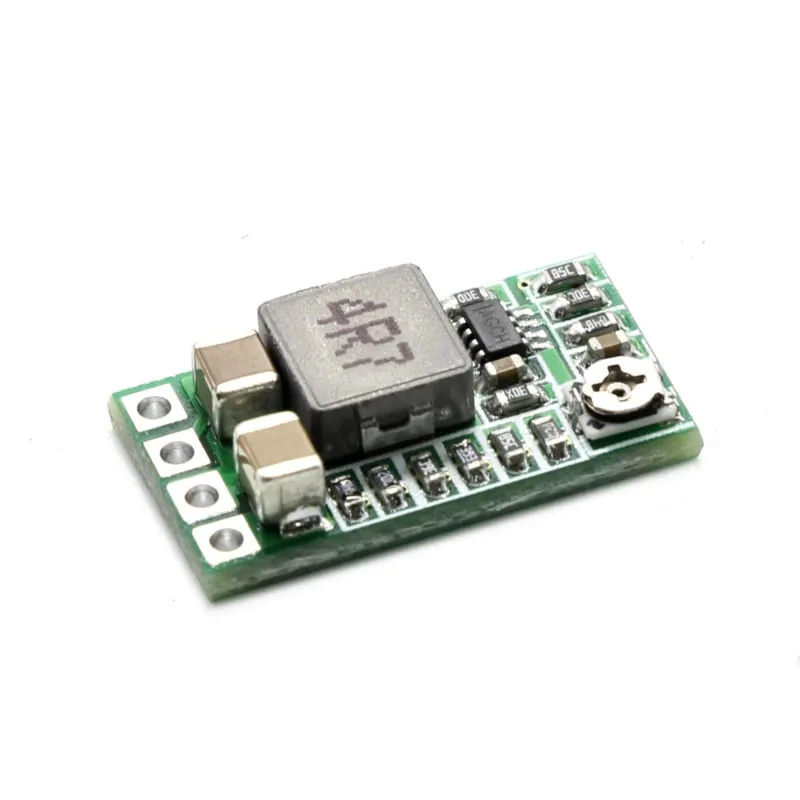

Step-Down-Buck-Converter von 4.5v-24v auf 5V 3A (4R7 output einstellbar)

Ein qualitativ hochwertiger Step-Down-Power-Converter mit einer Effizienz von 97,5% bei 6.5v auf 5V bei 0.7A und relativ geringer Wärmeentwicklung. Die Effizienz beträgt 94% bei 12V auf 5V bei 1A.

Versorgung 4.5v bis 24v

Variable Ausgangsspannung zwischen 0.8v und 17v mittels Potentiometer, wodurch Sie sehr ungewöhnliche Spannungen auswählen können, ziemlich praktisch!

Außerdem gibt es eine Reihe fester Werte:
- 1.8V
- 2.5V
- 3.3V
- 5V
- 9V
- 12V

Maximale Ausgangsspannung: 3A bei 5V
Kontinuierliche Ausgangsspannung: 2.1A

Abmessung: 20x11x5mm

Gebrauchsanweisung:

Dieses Modul hat 4 Anschlüsse:
- VO+ (Output stroom +)
- GND (Ground / min)
- IN+ (Input stroom +)
- EN (Enable, wenn dieser auf low geschaltet wird, fließt kein Strom mehr)

Die Masse / - von sowohl Eingang als auch Ausgang werden an GND angeschlossen.

width=660

Die Lötpunkte auf der Rückseite des Boards sind eigentlich lötbare Jumper. Es ist nicht vorgesehen, hier Kabel anzulöten, sondern sie dienen ausschließlich zur Auswahl der Spannung.

Standardmäßig ist das Modul so eingestellt, dass es über das Potentiometer eine variable Spannung liefert und nach Wunsch eingestellt werden kann. Mit einer Lupe ist zu sehen, dass der letzte Jumper (ADJ) verlötet ist. Wenn Sie eines der festen Spannungswerte (1.8V, 2.5V, 3.3V, 5V, 9V oder 12V) verwenden möchten, muss die Verbindung bei ADJ getrennt werden. Dies kann mit einem scharfen kleinen Messer durchtrennt werden. Anschließend löten Sie eine Verbindung bei der gewünschten Spannung.

width=431









Abmessungen
Länge: 2cm
Breite: 1,1cm
Höhe: 0,46cm

  • Einstellbare Spannung
  • 3A Ausgangsstrom
  • 20 x 11 x 5 mm
  • Hochwertig
Beim Abspielen wird das Video von YouTube geladen.

Warum dieses Produkt wählen?

  • Einstellbarer Ausgang – 0,8V bis 17V mit Potentiometer.
  • Feste Spannungen – 1,8V, 2,5V, 3,3V, 5V, 9V, 12V.
  • Hoher Wirkungsgrad – 97,5% bei 6,5V auf 5V/0,7A.
  • Wenig Wärme – Relativ geringe Wärmeentwicklung.
  • Maximal 3A – 3A bei 5V Ausgang.
Spezifikationen
Breite1,1 cm
Eingangsspannung4.5V bis 24V
Ausgangsspannung0.8V bis 17V
Länge2 cm
Höhe0,46 cm
Ausgangsstrom3A
Effizienz97,5%
