Schaltplan und Codebeispiel

So schließt du den Mini OLED-Display weiß 1.3 inch 128x64 I2C an einen Arduino UNO oder ESP32 an, mit einem Beispiel-Sketch, den du direkt hochladen kannst.

0.96 Inch I2C OLED Display Demo

Dieses Projekt zeigt, wie man Text, Grafiken und einen Zähler auf einem 0.96-inch I2C-OLED-Display mit einem Arduino Uno anschließt und anzeigt. Der Sketch verwendet die schlanke U8g2-Bibliothek, um einen Titel, eine Trennlinie und einen hochzählenden Zähler darzustellen.

Anschlussplan: Mini OLED-Display weiß 1.3 inch 128x64 I2C an einem Arduino UNO
Anschlussplan · Zum Vergrößern klicken
Anschlusstabelle: Mini OLED-Display weiß 1.3 inch 128x64 I2C an einem Arduino UNO
Anschlusstabelle · Zum Vergrößern klicken
0_96_Inch_I2C_OLED_Display_Demo.ino · kompiliert und getestet
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : 0.96 Inch I2C OLED Display Demo
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : OLED Display 0.96 inch
 *  Libraries : U8g2 2.36.19
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <U8g2lib.h>

// Initialize U8g2 for 128x64 SSD1306 OLED using hardware I2C
U8G2_SSD1306_128X64_NONAME_1_HW_I2C u8g2(U8G2_R0, /* reset=*/ U8X8_PIN_NONE);

int counter = 0;

void setup() {
  Serial.begin(115200);
  u8g2.begin();
  Serial.println(F("OLED display initialized."));
}

void loop() {
  u8g2.firstPage();
  do {
    // Header
    u8g2.setFont(u8g2_font_ncenB08_tr);
    u8g2.drawStr(0, 12, "Arduino Uno + OLED");

    // Dividing line
    u8g2.drawLine(0, 16, 127, 16);

    // Counter value
    u8g2.setFont(u8g2_font_ncenB12_tr);
    u8g2.setCursor(0, 40);
    u8g2.print(F("Count: "));
    u8g2.print(counter);

    // Footer / status
    u8g2.setFont(u8g2_font_6x10_tr);
    u8g2.drawStr(0, 58, "Status: Running");
  } while (u8g2.nextPage());

  counter++;
  delay(1000);
}

Benötigte Bibliotheken: U8g2 2.36.19

Wiring diagram and example code generated by Codey.online — https://www.codey.online

ESP32 0.96 inch I2C OLED Display Demo

Dieses Projekt zeigt, wie man ein 0.96-inch I2C OLED-Display an einen ESP32 anschließt. Das Display initialisiert mit den Standard-I2C-Pins (GPIO 21 für SDA, GPIO 22 für SCL) und zeigt einen Begrüßungstext sowie einen laufend aktualisierten Live-Zähler an.

Anschlussplan: Mini OLED-Display weiß 1.3 inch 128x64 I2C an einem ESP32 DevKit V1
Anschlussplan · Zum Vergrößern klicken
Anschlusstabelle: Mini OLED-Display weiß 1.3 inch 128x64 I2C an einem ESP32 DevKit V1
Anschlusstabelle · Zum Vergrößern klicken
ESP32_0_96_inch_I2C_OLED_Display_Demo.ino · kompiliert und getestet
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : ESP32 0.96 inch I2C OLED Display Demo
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : OLED Display 0.96 inch
 *  Libraries : Adafruit SSD1306 2.5.16, Adafruit GFX Library 1.12.6
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET    -1
#define SCREEN_ADDRESS 0x3C

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

int counter = 0;

void setup() {
  Serial.begin(115200);

  // Default ESP32 I2C pins: SDA = GPIO 21, SCL = GPIO 22
  Wire.begin(21, 22);

  if (!display.begin(SSD1306_SWITCHCAPVCC, SCREEN_ADDRESS)) {
    Serial.println(F("SSD1306 allocation failed"));
    while (true);
  }

  display.clearDisplay();
  display.setTextColor(SSD1306_WHITE);
  display.setTextSize(1);
  display.setCursor(0, 0);
  display.println(F("ESP32 OLED Demo"));
  display.display();
  delay(1500);
}

void loop() {
  display.clearDisplay();

  display.setTextSize(1);
  display.setCursor(0, 0);
  display.println(F("ESP32 + SSD1306"));

  display.drawLine(0, 12, display.width(), 12, SSD1306_WHITE);

  display.setCursor(0, 20);
  display.print(F("Counter: "));
  display.setTextSize(2);
  display.setCursor(0, 36);
  display.print(counter);

  display.display();

  counter++;
  delay(1000);
}

Benötigte Bibliotheken: Adafruit SSD1306 2.5.16, Adafruit GFX Library 1.12.6

Wiring diagram and example code generated by Codey.online — https://www.codey.online

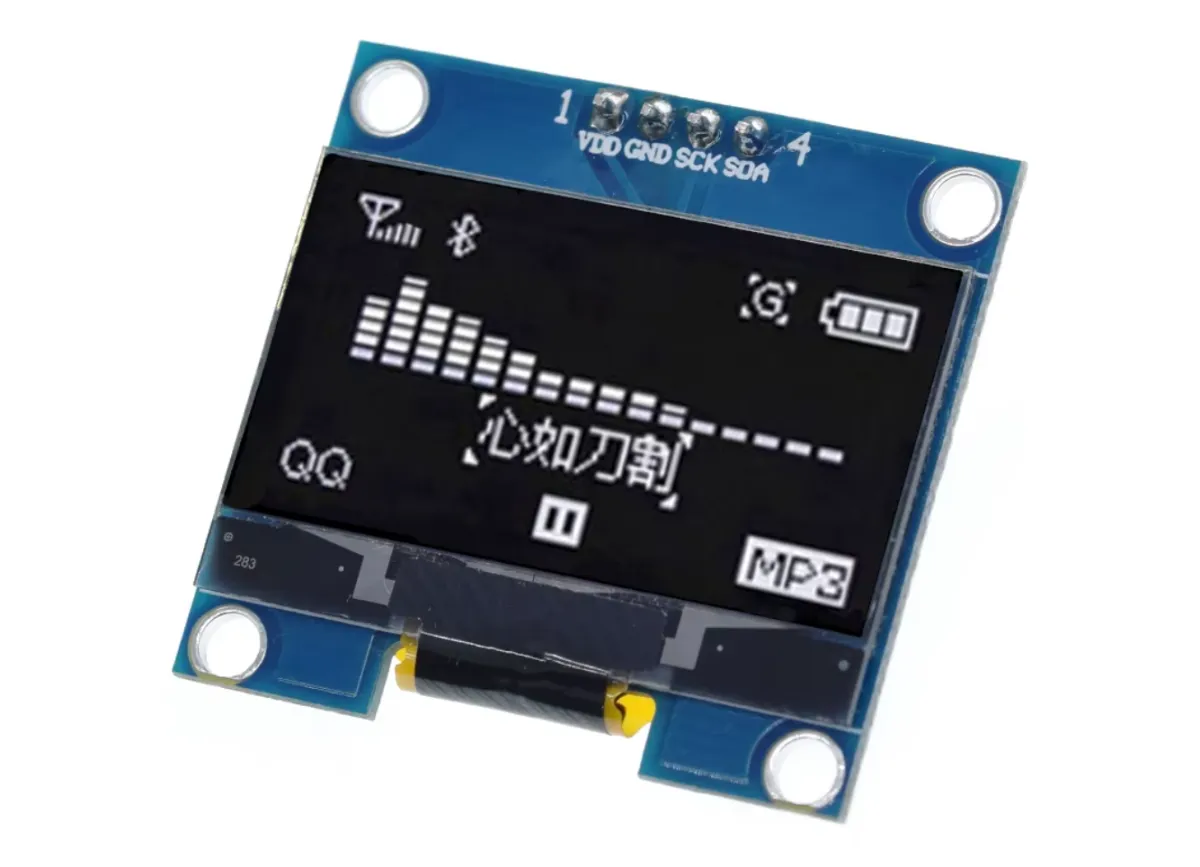

Mini OLED-Display weiß 1.3 inch 128x64 I2C

Dieses kompakte OLED-Display hat eine Diagonale von 1.3 inch und eine Auflösung von 128x64 Pixeln. Dank der weißen Darstellung ist der Bildschirm unter verschiedenen Lichtverhältnissen gut lesbar.

Wichtigste Merkmale

  • Bildschirmgröße: 1.3 inch
  • Auflösung: 128 x 64 Pixel
  • Farbe: weiß
  • Anschluss: I2C interface
  • Betriebsspannung: DC 3V bis 5V
  • Betriebstemperatur: -30 bis 70 °C
  • Driver chip: SH1106 (kompatibel mit SSD1306)

Das Display ist ideal für Projekte, bei denen ein helles und scharfes Display mit einer einfachen I2C-Verbindung benötigt wird. Die breite Betriebsspannung und der robuste Temperaturbereich machen es für verschiedene Anwendungen geeignet.

  • Weißes Display
  • 1,3 Zoll
  • 128 x 64
  • I2C-Schnittstelle

Warum dieses Produkt wählen?

  • Gut lesbar – Weiße Anzeige unter verschiedenen Lichtverhältnissen.
  • Klares Bild – Scharfes Display für klare Projektinformationen.
  • Einfache I2C-Verbindung – Anschluss über eine einfache I2C-Schnittstelle.
  • Breiter Spannungsbereich – Funktioniert mit DC 3V bis 5V.
  • Geeignet für Projekte – Ideal, wenn ein helles Display benötigt wird.
Spezifikationen
Farbeweiß
AnschlussI2C-Schnittstelle
Auflösung128 x 64 Pixel
TreiberchipSH1106 (kompatibel mit SSD1306)
Bildschirmgröße1.3 Zoll
VersorgungsspannungDC 3V bis 5V
Betriebstemperatur-30 bis 70 °C
Kompatibel mitSSD1306
